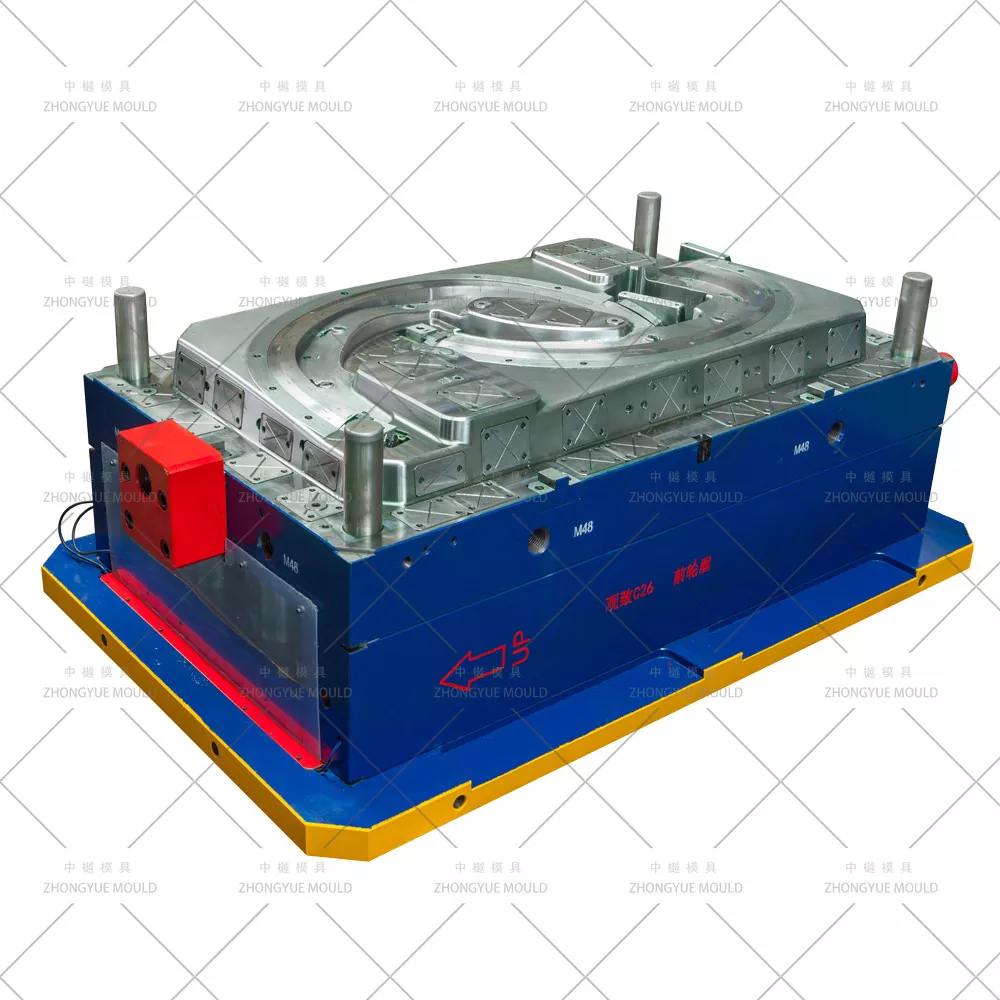

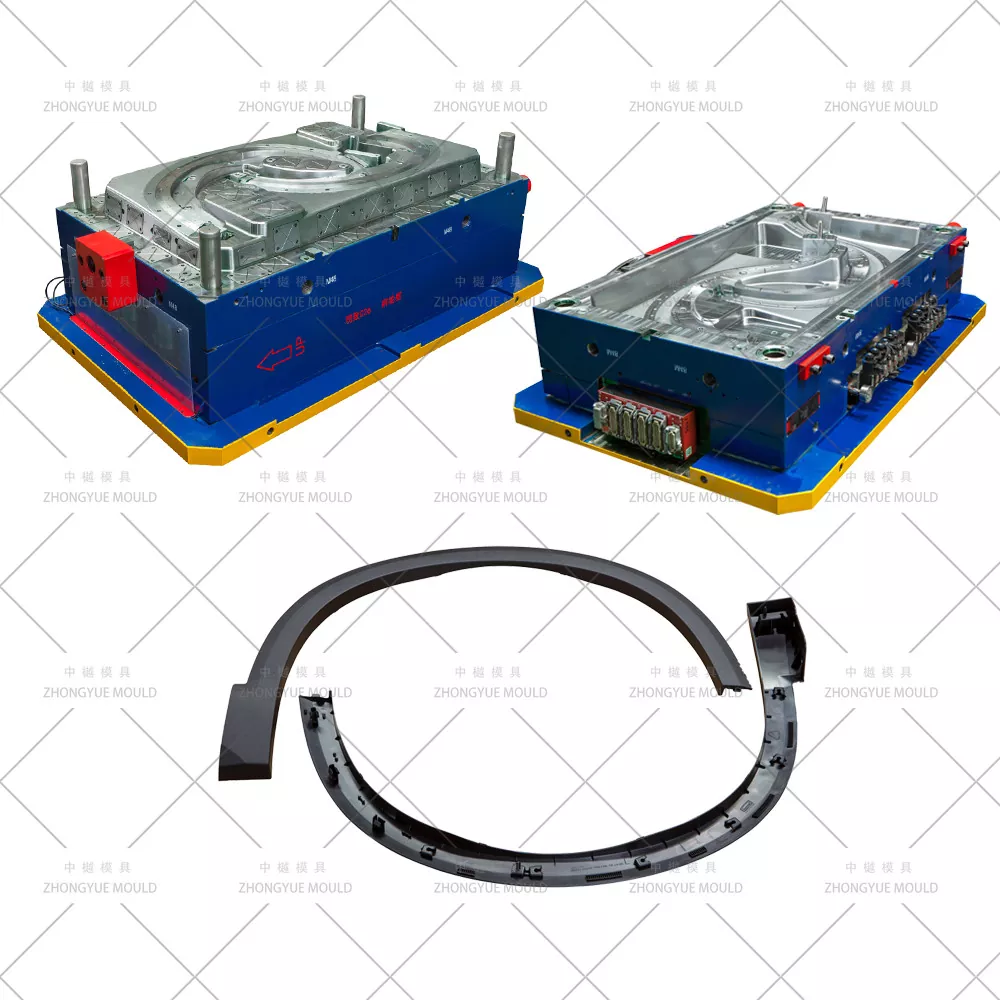

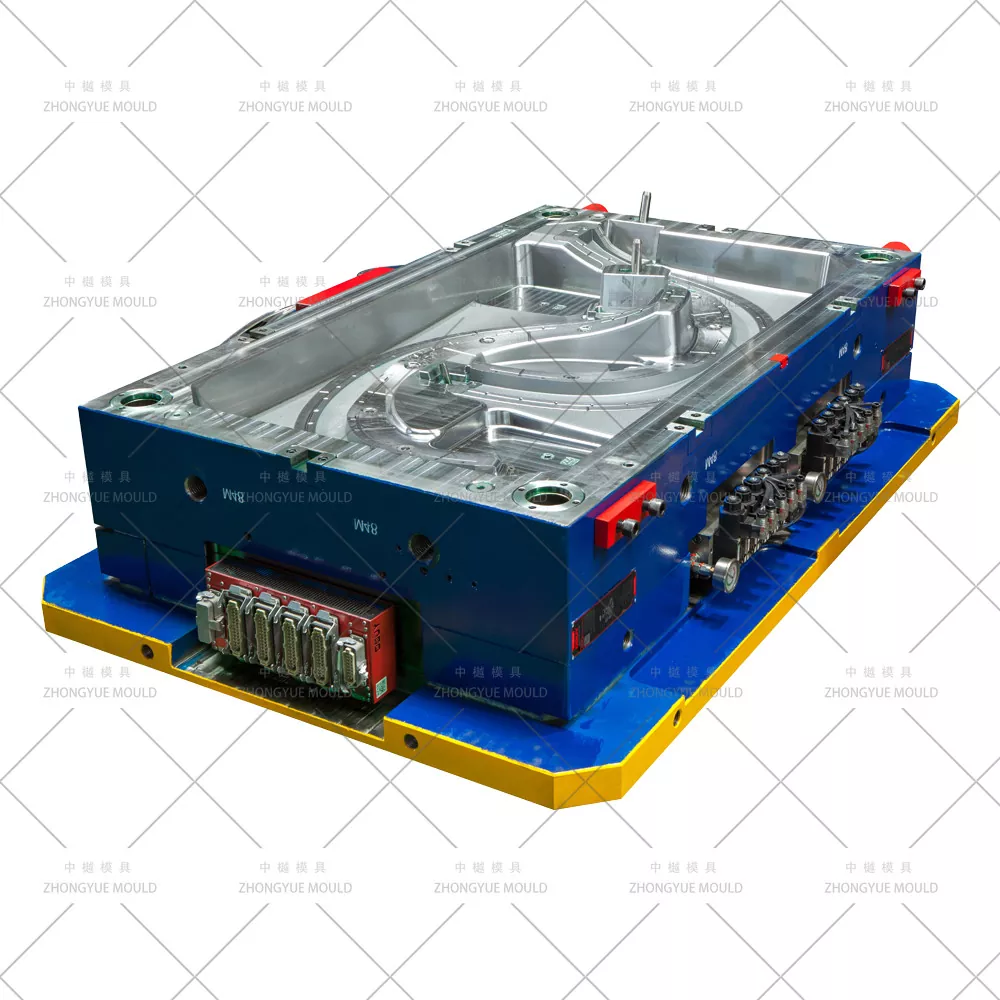

ZHONGYUE MOLD ialah pengeluar acuan suntikan Cina profesional yang membekalkan Acuan Suar Fender Depan Automotif / Acuan Suar Gerbang Roda Depan (Acuan Kening Fender Depan) kepada pembekal alat ganti kereta Peringkat-1 global, OEM dan segmen luar jalan raya selepas pasaran. Suar fender hadapan berbeza daripada suar belakang — ia selalunya menyepadukan pemotongan lampu isyarat membelok sisi, poket penderia tempat letak kereta hadapan dan memerlukan padanan jurang/siram yang tepat dengan bampar depan dan lampu depan. Kebanyakannya diacu dalam TPO hitam atau PP+EPDM-T20 dengan butiran matte berat (VDI 30–42), atau dalam sedia primer ABS/PC+ABS untuk pengecatan warna badan. Acuan kami menampilkan penyejukan yang dioptimumkan untuk panel lengkung curam, pintu dasar laut tersembunyi pada muka belakang, gelongsor mini hidraulik untuk ceruk lampu/sensor, dan pembentukan bos klip snap-fit yang tepat.
Daripada suar hadapan sempit OE, suar fender hadapan berbadan lebar (SUV/luar jalan), hingga kening fender depan / pemangkasan gerbang, kami menyediakan semakan DFM penuh dan simulasi Moldflow sebelum pemotongan keluli.
|
item |
Spesifikasi / Pilihan |
|
|
Nama Acuan |
Suar Fender Depan Automotif / Suar Gerbang Roda Depan (Kening Fender) Acuan Suntikan |
|
|
Rongga & Keluli Teras |
Pra-keras 718H (HRC 33–38), 2738HH; P20 untuk prototaip; H13 nitrided untuk slaid haus tinggi / pengangkat poket sensor; S136 pilihan untuk zon krom/logo |
|
|
Asas Acuan |
LKM / DME / HASCO / Reka bentuk sendiri (sesuai untuk penekan 650T–1800T) |
|
|
rongga |
Rongga tunggal (1×1); 1+1 rongga cermin (L+R serentak) tersedia |
|
|
Sistem Pelari |
Pelari sejuk (pintu bawah/tepi) atau Pelari panas — 2–6 titisan (YUDO / SYNVENTIVE / Mould-Master pilihan) |
|
|
Jenis Pintu |
Pintu kapal selam pada bebibir dalam / muka belakang; pintu kipas; hot drop direct gating di mana berkenaan |
|
|
Ejection |
Pin ejektor + blok ejektor / plat penjalur / lontar awal; antara muka bawa keluar robot |
|
|
Menyejukkan |
Penyekat Ø8–12mm, buih, sisipan BeCu berhampiran jejari & ketua klip, berbilang litar |
|
|
Slaid / Pengangkat |
Slaid pin bersudut atau silinder hidraulik mini untuk poket penderia isyarat belok; pengangkat untuk potongan tempat duduk klip |
|
|
Kemasan Permukaan |
Rongga VDI 27–42 butir matte / tekstur MT; satin teras; Pengilat SPI A1/A2 untuk versi boleh lukis; sisipan ukiran logo |
|
|
Kehidupan acuan |
≥500,000 tangkapan (718H); ≥300,000 tangkapan (P20); ≥800,000+ tangkapan (H13/S136 nitrid) |
|
|
Bahan Pengacuan yang Disyorkan |
TPO (pengecutan ~1.2–1.8%), PP+EPDM-T20 (pengecutan ~1.0–1.5%), ABS/PC+ABS untuk boleh dicat |
|
|
Perisian Reka Bentuk |
UG NX, CATIA, Pro/E, SolidWorks, Moldflow |
|
|
Kawalan Toleransi |
±0.05 mm am; ±0.1 mm pada lubang pelekap padang / tempat duduk klip; ±0.3 mm pada bampar & pintu padanan kontur |
|
|
Masa Utama |
40–60 hari selepas kelulusan reka bentuk acuan 3D |
|
|
Bahan acuan |
Kekerasan |
Kehidupan acuan |
|
P20 |
HRC 28-33 |
>300,000 tembakan |
|
718 |
HRC 33-36 |
>500,000 tembakan |
|
H13 |
HRC >43 |
>800,000 tembakan |
|
2344 |
HRC >48 |
>800,000 tembakan |
|
S136 |
HRC 48-52 |
>1,000,000 tembakan |
Jadikan projek Acuan Suar Plastik Fender anda yang seterusnya menjadi cerah!
|
Jenis Bahagian |
Bahan Biasa |
Fokus Reka Bentuk Acuan |
|

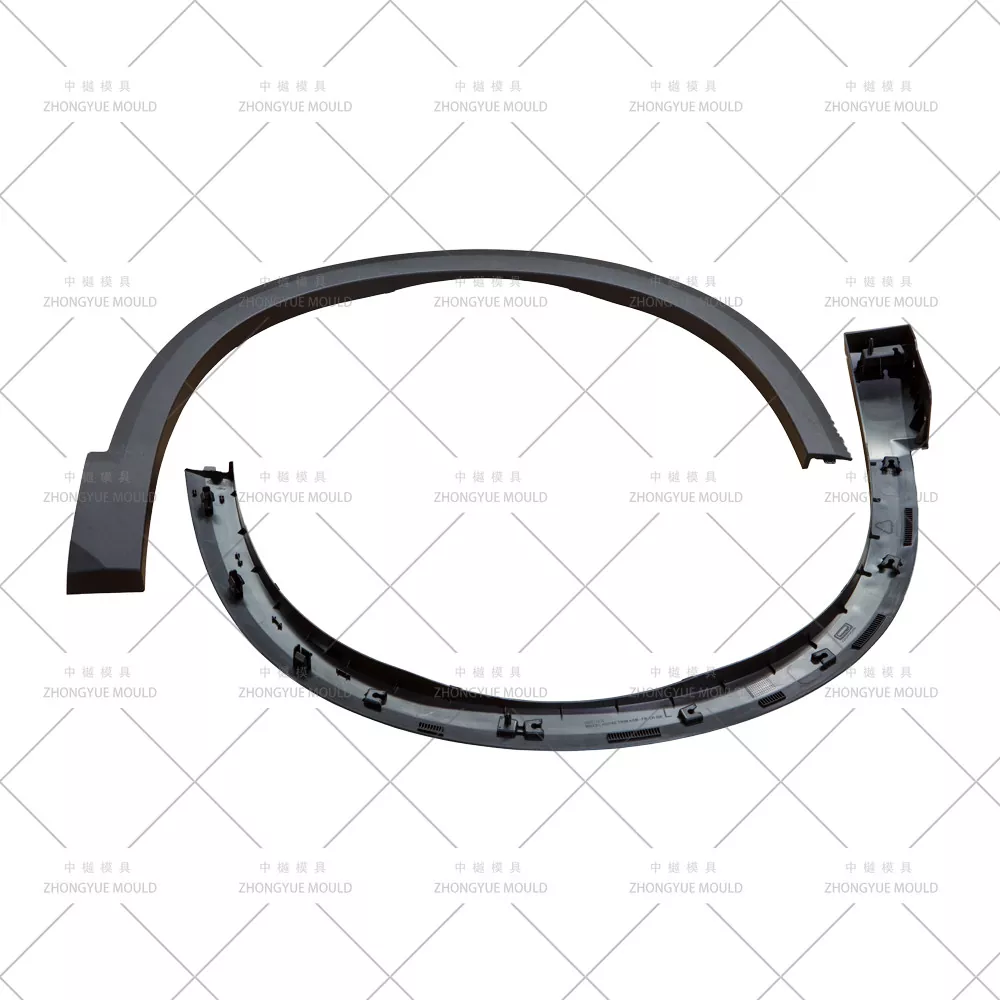

Suar Gerbang Roda Depan OE (Sempit / Standard) |
TPO, PP+EPDM-T20 (matte hitam) |
Slaid potong isyarat belok, pengangkat poket sensor, butiran VDI 30–36 pada permukaan A, celah/siram ke bampar & pintu |
|
Suar Fender Depan Badan Lebar (Di luar jalan / Pickup / SUV) |
TPO, PP+EPDM, ABS boleh dicat |
Kedalaman cabutan yang lebih besar → plat penjalur / blok ejektor; mungkin 1+1 rongga cermin; kawalan meledingkan di hujung suar |
|
Kening Fender Depan / Trim Gerbang Atas |
PP hitam, ABS dengan zon sisipan krom |
Jejari ketat, sisipan ukiran logo, zon pengilat tinggi S136 untuk rehat jalur krom |
|
Suar Depan Boleh Cat Warna Badan (Pangkas Sukan / Mewah) |
ABS, PC+ABS (primer-ready) |
Rongga pengilat tinggi SPI A1/A2, garisan kimpalan ditolak ke bebibir tersembunyi, permukaan Kelas-A |
|
Suar Depan dengan Sambungan Kepak Lumpur Bersepadu / Poket Klip |
Zon tindanan TPO / TPV |
Slaid hidraulik mini untuk ceruk klip & potongan tab skru; kawalan barisan saksi |
Potongan Bawah Khusus Depan— Lampu Isyarat & Poket Sensor — Slaid pin bersudut atau silinder hidraulik mini untuk bukaan lampu pengulang sisi & poket sonar tempat letak kereta hadapan; pengangkat untuk potongan dalaman pada kerusi klip.
Lentingan Panel Melengkung Lukis Dalam & Kawalan Ledingan— Bar penjalur, tatasusunan blok ejector, atau eject awal dengan pemulangan berpandu; penyekat dalam + sisipan BeCu mengekalkan ΔT ≤ 3–4℃, meminimumkan lesingan hujung pada jejari bukaan roda hadapan yang lebih ketat.
Permukaan Luaran Berbutir Matte (TPO/PP)— Rongga VDI 30–42 atau MT-110xx kulit/biji kerikil (Teknologi Acuan, YS) terukir terus; satin sisi teras; logo/nombor bahagian melalui sisipan boleh tukar.
Pampasan Pengecutan untuk Poliolefin— Pengecutan TPO ~1.2–1.8%; PP+EPDM-T20 ~1.0–1.5%(MD)/1.2–1.8%(TD); Saiz rongga yang disahkan aliran acuan.
Pintu Tersembunyi pada Muka Belakang Tidak Kelihatan— Gerbang kapal selam (terpendam) atau pintu tepi/kipas pada bebibir/belakang dalam; pelari panas pintu injap terbuka atau berjujukan pilihan untuk talian OE volum tinggi.
Pilihan Rongga Cermin 1+1 (Suar Depan L+R)— Reka bentuk pelari/hot-drop seimbang dengan masa isian yang sama; menggandakan keluaran untuk suar hadapan simetri.
Permulaan Projek & Semakan DFM— Analisis draf (≥1.5° pada TPO/PP), ketebalan dinding (2.0–3.0mm tipikal), isyarat belok/poket penderia merobohkan, celah/siram datum ke bampar & lampu depan; mencadangkan penambahbaikan.
Simulasi Aliran Acuan (Aliran Acuan)— Corak isian, kedudukan garisan kimpalan (ditolak ke bebibir/belakang tersembunyi), daya pengapit, keseragaman penyejukan & ramalan meledingkan untuk panel hadapan melengkung.
Kelulusan Reka Bentuk Acuan 3D— Pemasangan penuh dengan susun atur penyejukan, pengimbangan pelari (untuk 1+1), perincian slaid/pengangkat untuk poket lampu & ceruk klip, definisi zon tekstur.
Pemesinan Ketepatan— CNC berkelajuan tinggi kasar/penamat, penggerudian lubang dalam untuk penyejukan, EDM untuk pemotongan halus & ukiran tekstur.
Percubaan & Pembetulan T1— Dijalankan pada mesin dalaman; membekalkan video percubaan + laporan dimensi CMM + bahagian sampel untuk kelulusan.
Pembungkusan & Penghantaran Akhir— Sarung bebas pengasapan, manual pengendalian acuan, senarai alat ganti, rawatan haba & sijil keluli.
Pengalaman Acuan Luar Automotif— Bumper, fender, gril, panel pintu & acuan suar fender dibina secara dalaman
Laporan DFM & Moldflow dalaman— Kenal pasti risiko pengisian/meledingkan/sinki & optimumkan sebelum pemotongan keluli; periksa celah bampar hadapan/kesesuaian siram
Penyelesaian Pelari Fleksibel— Pelari sejuk atau pelari panas berjenama (YUDO/SYNVENTIVE/Mold-Master); 1+1 pengalaman reka bentuk rongga cermin
QC Tegas & Kemajuan Telus— Foto pemesinan mingguan, pemeriksaan CMM, kelulusan sampel T1
Pengalaman Eksport— Acuan dihantar ke Eropah, Amerika Utara, Amerika Selatan, Asia Tenggara
Waranti Acuan 1 Tahun + Bekalan Alat Ganti
S: Apakah perbezaan antara acuan Flare Fender Depan dan Belakang?
J: Suar hadapan selalunya mempunyai pemotongan lampu isyarat belok sisi dan poket penderia tempat letak kereta yang memerlukan gelongsor/pengangkat tambahan, dan mesti sepadan dengan celah/siram dengan bampar depan & lampu depan — toleransi kontur yang lebih ketat pada tepi hadapan. Suar belakang biasanya mempunyai kontur yang lebih ringkas berbanding dengan bampar belakang/panel suku.
S: Bolehkah anda membuat acuan Flare Fender Depan Kiri & Kanan — atau rongga cermin 1+1?
A: Ya. Kami mereka bentuk acuan LH/RH rongga tunggal dan acuan rongga cermin 1+1 untuk menggandakan keluaran setiap pukulan untuk suar hadapan simetri.
S: Apakah tekstur/butiran permukaan yang anda sokong?
A: VDI 27–42 biji kerikil/kulit matte (biasanya VDI 36 untuk suar TPO), corak Teknologi Acuan / YS, atau pengilat tinggi SPI A1/A2 untuk versi ABS boleh lukis. Logo melalui sisipan boleh tukar.
S: Apa yang anda perlukan untuk sebut harga?
A: Model bahagian 3D (STP/IGS/X_T), bahan sasaran (TPO / PP+EPDM-T20 / ABS), volum tahunan / keutamaan peronggaan (1×1 atau 1+1), data plat mesin suntikan anda, tekstur permukaan & spesifikasi jurang bahagian mengawan jika ada.
Hantar model 3D suar fender hadapan anda (STEP/IGS/X_T) dan keperluan projek. ZHONGYUE MOLD akan menyediakan laporan DFM percuma + ringkasan aliran acuan + sebut harga rasmi dalam masa 24–48 jam bekerja.
