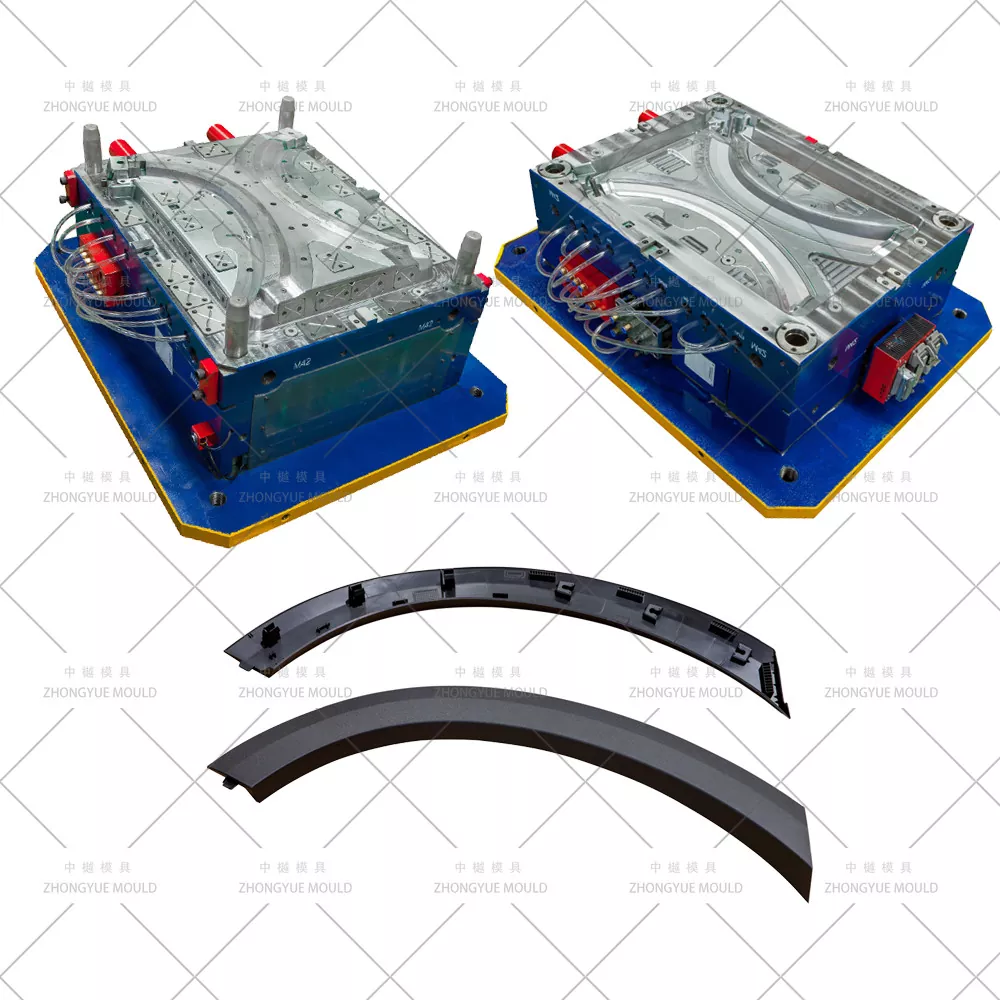

Kemasan dalaman dan luaran automotif—seperti hiasan tiang A/B/C, acuan sekeliling tingkap, kemasan tali pinggang pintu dan plat calar—bukan sahaja menentukan kualiti visual kenderaan tetapi juga mempengaruhi ketepatan pengedap badan dan pemasangan secara langsung. Oleh kerana bahagian ini biasanya panjang, berdinding nipis, dan menampilkan bos klip snap-fit yang kompleks atau tab pelekap di bahagian belakang, pengacuan suntikan konvensional sangat terdedah kepada kesan meleding, tunduk dan kelihatan sinki. Oleh itu, menggunakan ketepatan tinggiAcuan Trims Automotifadalah asas asas untuk memastikan kestabilan dimensi dan mengurangkan masa kitaran pengeluaran.

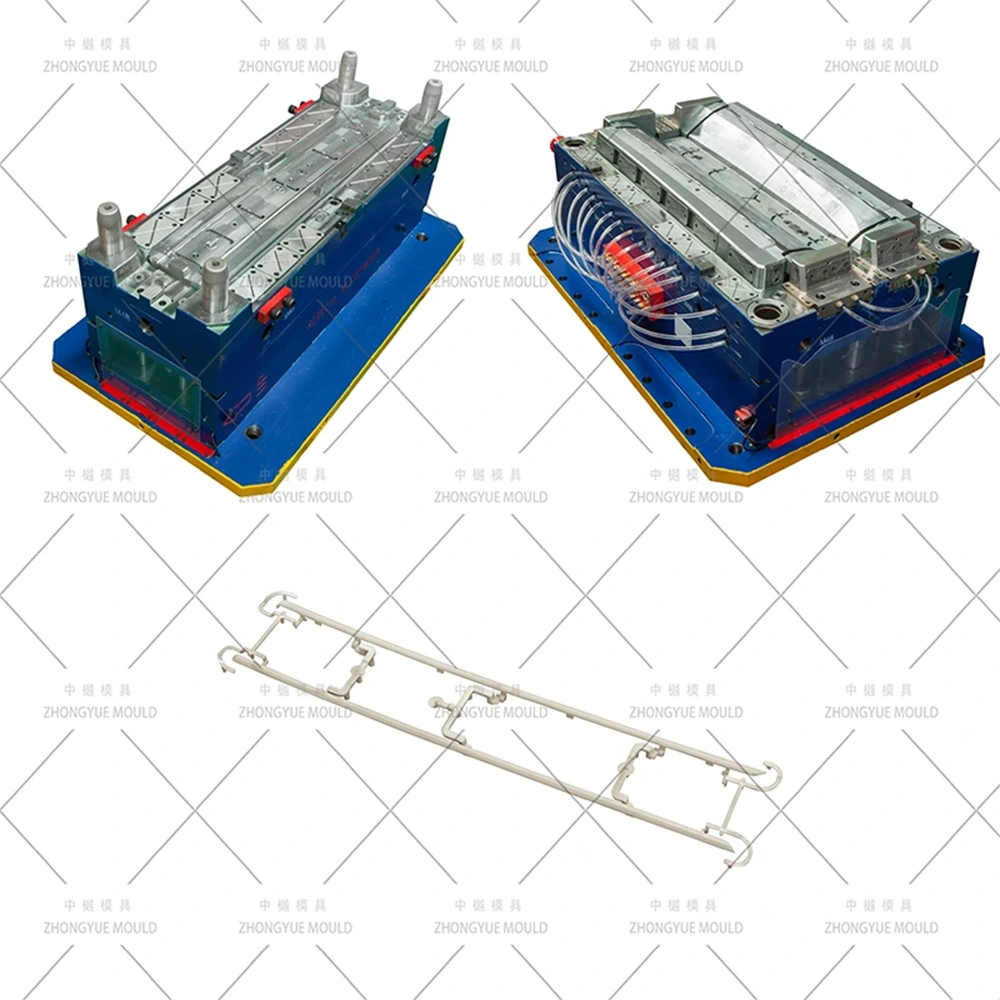

Di bawah ialah spesifikasi teknikal teras acuan trim automotif yang dikeluarkan olehTaizhou Zhongyue Mould Co., Ltd., dianjurkan untuk rujukan perolehan cepat:
| Parameter / Item | Spesifikasi & Pilihan |
| Nama Acuan | Jalur Trim Automotif / Acuan Suntikan Hiasan (Acuan Trims Automotif) |
| Keluli Rongga | 718H (HRC 33–38) atau 2738HH untuk penteksanan; S136 (HRC 48–52) untuk krom cermin |
| Keluli Teras | 718H, P20 atau H13 (Nitrided) |
| Slaid & Pengangkat | Keluli alat H13 nitrided atau SKD61 |
| Standard Asas Acuan | LKM, DME, HASCO atau standard rekaan sendiri (Berat: 0.8T – 3.5T) |
| Konfigurasi Rongga | 1×1 (Rongga tunggal), 1+1 (Pasangan Kiri/Kanan simetri), 2+2 atau 4 rongga |
| Sistem Pelari | Pelari Sejuk Seimbang (cawangan-Y) atau Pelari Panas (YUDO/Synventive open drop) |
| Jenis Gating | Pintu Kapal Selam Tersembunyi (Terpendam), Pintu Kipas, atau Pintu Langsung Hot Drop di muka belakang |
| Sistem Ejection | Pin ejektor + pengangkat bersudut kecil + mekanisme gelangsar hidraulik mini |
| Kemasan Permukaan | Rongga VDI 27–36 bijirin kulit matte / tekstur MT; S136 SPI A1/A2 pengilat cermin |
| Polimer acuan | PP-T20 (Talc diisi), ABS, PC+ABS, TPO (luaran hitam), ABS gred penyaduran |
| Perisian Reka Bentuk | UG NX, CATIA, SolidWorks, Autodesk Moldflow Insight |
| Profil Toleransi | Umum: ±0.05 mm; Padang Klip: ±0.1 mm; Tunduk: ≤0.3–0.5 mm setiap 500mm panjang |
| Masa Utama Pengeluaran | 30–50 Hari (Daripada kelulusan reka bentuk acuan 3D kepada sampel percubaan T1) |
Untuk menangani kelemahan geometri semula jadi bahagian trim automotif yang panjang dan nipis, langkah reka bentuk struktur tertentu mesti dilaksanakan:
• Reka Letak Berbilang Rongga Simetri: Kebanyakan trim automotif adalah bahagian kiri dan kanan simetri (cth., tiang A bahagian pemandu dan penumpang). Menggunakan susun atur rongga 1+1 digabungkan dengan pelari sejuk cabang Y atau hot drop yang seimbang memastikan masa pengisian yang sama dan tekanan suntikan seragam merentas kedua-dua rongga.
• Gating Kapal Selam Tersembunyi:Untuk menjamin penampilan yang boleh dilihat tanpa cela (permukaan A) tanpa sisa-sisa gerbang, acuan menggunakan pintu masuk dasar laut atau terpendam. Ini direka bentuk pada bebibir dalam atau tulang rusuk struktur belakang dan direka bentuk untuk ricih sendiri secara automatik apabila acuan diasingkan.
• Mekanisme Pengangkat dan Slaid Lanjutan:Bahagian trim mengandungi berdozen bos klip snap-fit struktur pada muka belakang. Acuan ini menggabungkan pengangkat bersudut mini dan gelongsor hidraulik yang dibuat daripada keluli H13 nitrid untuk membersihkan potongan kompleks ini dengan lancar tanpa menyebabkan tanda seretan atau ubah bentuk bahagian.
• Pampasan Pengecutan Tepat:Bahan seperti Polipropilena dengan talkum 20% (PP-T20) memaparkan variasi pengecutan arah (~0.8–1.3% dalam arah aliran dan ~1.0–1.5% dalam arah melintang). Dimensi rongga acuan diskalakan secara tidak seragam semasa reka bentuk untuk mengelakkan tunduk membujur jangka panjang.
• Litar Penyejukan Berzon:Penyejukan tidak seimbang menyebabkan ledingan teruk pada bahagian langsing. Acuan ini menggabungkan saluran penyejukan bebas dalam (∅6–10mm) di sepanjang rongga, ditambah dengan sisipan Beryllium Copper (BeCu) berhampiran bos pelekap tebal untuk mempercepatkan pelesapan haba.
Kemasan automotifmemerlukan resin plastik khusus dan rawatan permukaan keluli acuan yang dipadankan bergantung pada lokasi dan fungsi estetiknya:
• Komponen Bertekstur Matte Dalaman:Bahagian seperti hiasan tiang A/B/C dan plat tendangan ambang pintu memerlukan kilauan rendah dan rintangan calar. Ini biasanya dibentuk daripada PP-T20 atau ABS. Keluli 718H atau 2738HH pra-keras dipilih untuk rongga acuan untuk bertindak balas secara optimum kepada goresan asid kimia atau penteksuran laser, mencapai bijirin kulit VDI 27–36. Sudut draf mesti dibuka dengan murah hati (minimum 1.5° setiap gred VDI) untuk mengelakkan lecet semasa lontar.
• Bahagian Luaran Berkilat Tinggi dan Potongan Chrome:Bahagian seperti sekeliling tingkap atau aksen gril radiator menggunakan TPO, PC+ABS atau ABS gred penyaduran. Ini memerlukan rongga keluli tahan karat S136 yang dikeraskan digilap secara manual kepada kemasan cermin SPI A1/A2. Sebarang lompang mikroskopik dalam keluli dibesarkan selepas penyaduran elektrik, menjadikan ketulenan keluli premium dan penggilapan bilik bersih khusus wajib.
Sebelum sebarang blok keluli alat dipotong, semakan pengesahan digital dilakukan untuk meminimumkan ralat reka bentuk dan perubahan kejuruteraan peringkat akhir:
Kajian semula DFM (Design for Manufacturability).
Peringkat ini menilai konsistensi ketebalan dinding (secara optimum dalam lingkungan 2.0–3.0mm untuk pemangkasan automatik), kebolehcapaian draf, peletakan garisan perpisahan dan kelegaan lejang pengangkat untuk memintas kemungkinan tanda sinki atau tangkapan pendek lebih awal.
Analisis Simulasi Aliran Acuan
1. Mensimulasikan perambatan leburan hadapan untuk mewujudkan lokasi pagar terbaik, menolak perangkap udara dan talian kimpalan ke bebibir belakang tersembunyi.
2. Mengira keperluan daya pengapit untuk menghapuskan kilat talian perpisahan pada suntikan tekanan tinggi yang panjang.
3. Menjalankan analisis pengecutan dan pesongan isipadu untuk meramalkan kecenderungan tunduk, membolehkan pereka bentuk menggunakan pelarasan balas ubah bentuk terus pada geometri acuan.
Skop pembuatan kami meliputi rangkaian teknikal penuh profil trim dalaman dan luaran automotif arus perdana:
| Jenis Komponen | Substrat Biasa | Fokus Reka Bentuk Acuan Utama |
| Hiasan Tiang A / B / C | PP-T20, ABS | Susun atur rongga L/R 1+1; tekstur kulit matte VDI seragam; pengangkat bos klip kompleks; sub-gating tersembunyi. |
| Trim Keliling Tingkap | TPO Luaran, Chrome ABS | blok rongga S136; kawalan talian perpisahan ultra-tepat untuk mengelakkan kilat; keluli tahan lelasan untuk formulasi TPO. |
| Lecet / Pinggan Tendangan | PP+EPDM, ABS | Ukiran tekstur haus tinggi; penyejukan seimbang untuk peralihan rusuk tebal ke nipis; Konfigurasi 1+1 atau 2 rongga. |
| Gril Aksen Cerah | ABS Gred Penyaduran | Rongga pengilat cermin SPI A1; laluan pelari tanpa ragu-ragu; barisan saksi yang minimum; tetapan rongga tunggal. |
| Rel Bumbung / Trim Cermin Depan | TPO, PP+EPDM-T20 | Penstabilan jalur nipis langsing; berbilang zon penyejukan untuk mengelakkan haluan; penjajaran tepat untuk padanan jurang badan yang sempurna. |
Ditubuhkan pada 2015,Taizhou Zhongyue Mould Co., Ltd.ialah pengeluar dan pembekal acuan suntikan China berteknologi tinggi yang terletak di Huangyan, Taizhou, Wilayah Zhejiang—diiktiraf secara meluas sebagai "Bandar Acuan China." Kemudahan pengeluaran moden kami meliputi kawasan seluas lebih 10,000 meter persegi.
Didorong oleh falsafah teras kami, "Kualiti Menjadikan Masa Depan, Fokus Mencipta Profesional," Zhongyue menyediakan penyelesaian hujung ke hujung yang komprehensif, termasuk reka bentuk dan pembuatan acuan plastik, sokongan pembangunan produk dan pengacuan suntikan pengeluaran besar-besaran. Kami mengekalkan jabatan kejuruteraan yang sangat stabil di mana lebih 70% juruteknik teras kami mempunyai 10+ tahun pengalaman industri langsung. Syarikat itu memegang pensijilan pengurusan kualiti ISO 9001 dan menjalankan pusat pemesinan CNC berkelajuan tinggi, jentera EDM ketepatan, dan mesin pengukur koordinat (CMM) untuk memenuhi piawaian perkakasan eksport yang ketat bagi pembekal alat ganti kereta Peringkat-1 antarabangsa dan OEM.
Acuan Zhongyue menggunakan pengurusan penting yang ketat untuk setiapAcuan Trims Automotifprojek:
1. Permulaan Projek & Semakan DFM (Hari 1–3): Semakan teknikal data bahagian, penentuan garisan perpisahan, kedudukan gerbang dan susun atur slaid, diikuti dengan penyampaian laporan DFM yang komprehensif.
2. Aliran Acuan & Reka Bentuk Struktur 3D (Hari 4–12): Menjalankan simulasi pengacuan suntikan untuk mengoptimumkan corak isian. Menjana model pemasangan 3D penuh (UG NX / CATIA) untuk tanda keluar pelanggan terakhir.
3. Pemesinan Alat Ketepatan (Hari 13–35): Pelaksanaan pengasaran dan kemasan CNC berkelajuan tinggi, penggerudian pistol lubang dalam untuk menyejukkan saluran air, EDM untuk ceruk klip halus, dan penteksunan VDI khusus akhir atau pengilat cermin manual S136.
4. Percubaan Acuan T1 & Pengesahan Dimensi (Hari 36–42): Menjalankan percubaan acuan awal pada mesin pengacuan suntikan dalaman kami. Menangkap video pensampelan langsung, menjana laporan dimensi CMM yang lengkap dan menghantar sampel plastik T1 percuma kepada pelanggan melalui kurier ekspres.
5. Penalaan Acuan & Pembungkusan Eksport (Hari 43–50): Melaksanakan pelarasan kecil berdasarkan pengesahan sampel. Menggunakan salutan anti-karat, membungkus acuan dalam peti eksport kayu bebas pengasapan, dan menghantarnya bersama skema kejuruteraan dan pakej alat ganti tersuai 5%.
S1: Bolehkah kilang anda membina bahagian trim simetri Kiri (L) dan Kanan (R) dalam satu acuan?
A: Ya. Kebanyakan hiasan tiang simetri, plat calar dan trim garis pinggang tingkap direka bentuk dalam konfigurasi rongga 1+1 (atau 2+2 untuk jalur kecil). Ini memastikan masa kitaran yang sama, sifat bahan dan konsistensi warna antara kedua-dua bahagian sambil menggandakan output pengeluaran setiap pukulan.
S2: Bagaimanakah anda menghalang jalur pemangkasan plastik yang panjang dan langsing daripada meleding atau tunduk selepas lontar?
J: Kami mengatasi tunduk dengan melakukan analisis meledingkan Moldflow yang komprehensif semasa peringkat reka bentuk. Kami menggunakan penskalaan pengecutan tidak seragam berdasarkan gred resin tertentu (cth., PP-T20) dan menyepadukan berbilang litar penyejukan bebas berzon (penyekat dan gelembung) untuk menyamakan pengecutan haba merentas teras dan rongga.
S3: Keluli alat manakah yang anda cadangkan untuk kepingan trim luaran berkilat tinggi, bersalut krom?
J: Kami mengesyorkan dengan tegas keluli tahan karat S136 yang dikeraskan (dirawat haba kepada HRC 48–52). S136 menyediakan ketumpatan bahan dan rintangan kakisan yang diperlukan untuk mencapai pengilat cermin SPI A1/A2 yang sempurna, memastikan bahagian yang dibentuk kekal bebas daripada pitting atau riak permukaan selepas penyaduran elektrik.
S4: Apakah tahap ketelusan yang anda tawarkan kepada pembeli semasa fasa fabrikasi alat?
J: Kami mengekalkan komunikasi penjejakan yang jelas. Jurutera projek menyediakan laporan kemajuan mingguan terperinci yang disokong oleh foto dan video resolusi tinggi bagi langkah pemesinan yang aktif. Untuk ujian acuan T1/T2, kami menyokong pautan penstriman video secara langsung supaya pasukan anda boleh memerhatikan proses ujian dan lonjakan dalam masa nyata.
S5: Apakah jaminan standard anda dan pakej sokongan komponen untuk acuan eksport?
J: Kami menyediakan jaminan 1 tahun yang komprehensif bersama jaminan hayat alat yang diperakui (cth., minimum 500,000 tangkapan untuk keluli 718H). Selain itu, kami menghantar setiap acuan dengan pakej alat ganti kritikal tambahan 5% (termasuk pin ejektor, spring pengangkat dan pengedap dalaman) secara percuma untuk mengelakkan masa henti pengeluaran.
• Kecekapan Automotif Khusus:Bertahun pengalaman terbukti membangunkan bampar besar, pemasangan panel instrumen, pemangkas tiang dan jalur terang berpenampilan tinggi.
• Pengilangan Dalaman Bersepadu:Semua fasa—dari penjanaan DFM dan simulasi Moldflow kepada pemesinan CNC, penggilapan dan pengacuan jejak—dilaksanakan di bawah satu bumbung untuk mengawal kos dan masa pendahuluan.
• Integriti Rantaian Bekalan Diperakui:Kami memperoleh keluli alat yang boleh dikesan dan diperakui (seperti LKM, ASSAB atau Groeditz tulen) dan konfigurasi pelari panas (YUDO, Synventive) yang disokong oleh pensijilan bahan.
• Sokongan Logistik Mematuhi Eksport:Kami membekalkan peti kayu bebas pengasapan yang mematuhi sepenuhnya, skema kejuruteraan Inggeris, manual operasi acuan terperinci dan log rawatan haba yang boleh dikesan.
Kejuruteraan, berketepatan tinggiAcuan Trims Automotifmengimbangi estetika kosmetik yang rapi dengan kebolehpercayaan mekanikal jangka panjang semasa pengeluaran volum tinggi.Taizhou Zhongyue Mould Co., Ltd.menggabungkan sistem kejuruteraan lanjutan, infrastruktur perkakas Huangyan khusus dan protokol pengesahan kualiti yang ketat untuk melindungi talian pemasangan anda daripada kecacatan acuan biasa seperti denyar, meledingkan dan tanda sink.
Bersedia untuk mengoptimumkan program pengacuan automotif anda yang seterusnya? Tolonglahhubungi kamihari ini dengan menyerahkan model 3D komponen trim anda dan sasarkan volum tahunan. Meja kejuruteraan kami akan menyampaikan semakan DFM yang komprehensif dan sebut harga komersial yang formal dan kompetitif dalam masa 24 hingga 48 jam bekerja. Marilah kita sama-sama meningkatkan ketepatan pembuatan anda.
-
