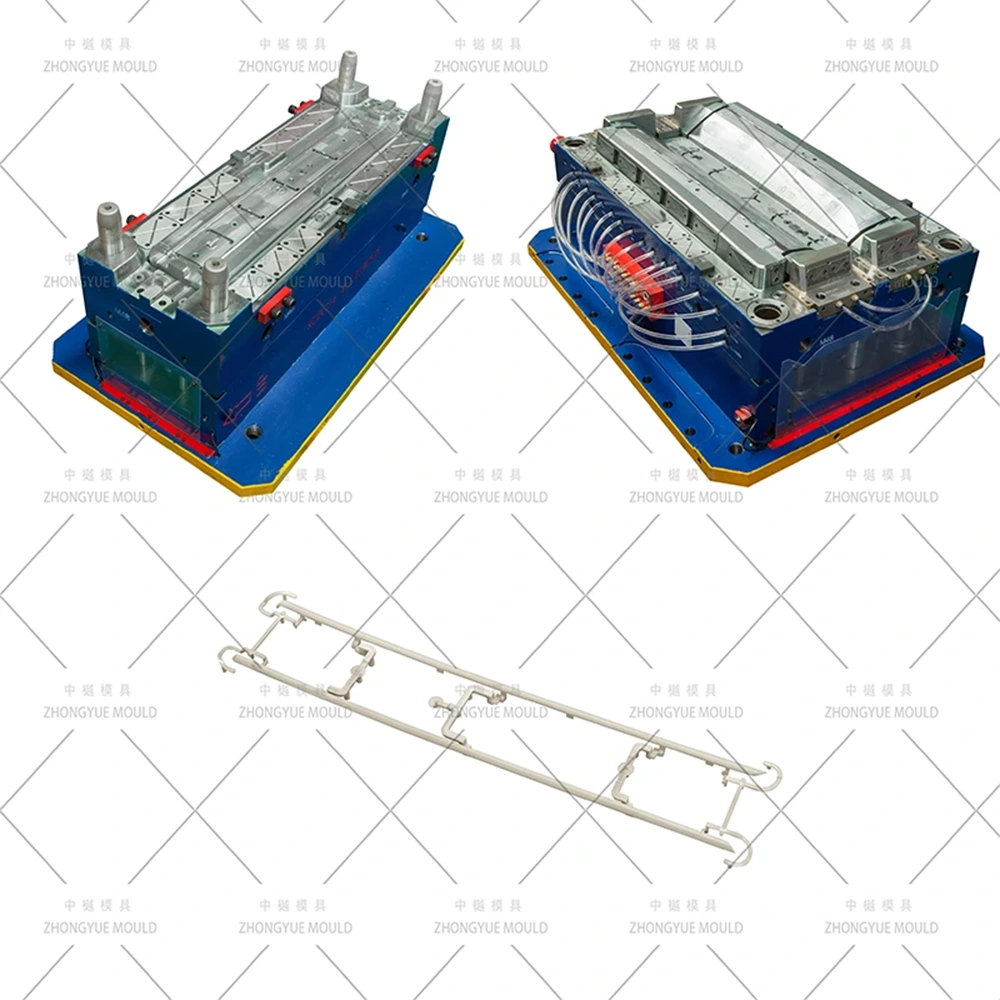

ZHONGYUE MOLD ialah pengeluar acuan suntikan Cina profesional yang membekalkan Acuan Trim Automotif / Acuan Jalur Trim Dalaman & Luaran Plastik Kereta (termasuk Hiasan Tiang A/B/C, Trim Persekitaran Tingkap, Plat Lecet / Plat Tendangan, Trim Rel Bumbung dan Jalur Aksen Papan Pemuka) kepada pembekal dan OEM bahagian auto Peringkat-1 global. Kemasan automotif biasanya diacu dalam PP-T20/Talc, ABS (butiran matte atau bersalut krom), PC+ABS atau TPO (trim luaran hitam), dengan sama ada butiran matte kulit VDI 27–36 pada permukaan A yang kelihatan atau rongga S136 pengilat cermin untuk bahagian bersalut krom. Acuan trim kami biasanya menampilkan berbilang rongga (1+1, 2+2, sehingga 4 rongga) untuk pengeluaran kecekapan tinggi bahagian kiri/kanan simetri, pagar bawah laut tersembunyi pada muka belakang, gelongsor hidraulik atau pin bersudut kecil untuk ceruk klip dan potongan tab pelekap, dan pampasan pengecutan yang tepat untuk PP atau ABS.
Daripada pemangkasan hiasan tiang A/B/C, pengacuan garis pinggang tingkap & tali pinggang pintu, plat calar/plat tendangan, hingga keliling trim terang yang kelihatan krom luaran (jalur aksen gril/lampu depan), kami menyediakan semakan DFM penuh dan simulasi Moldflow sebelum pemotongan keluli.
|
item |
Spesifikasi / Pilihan |
|
|
Nama Acuan |

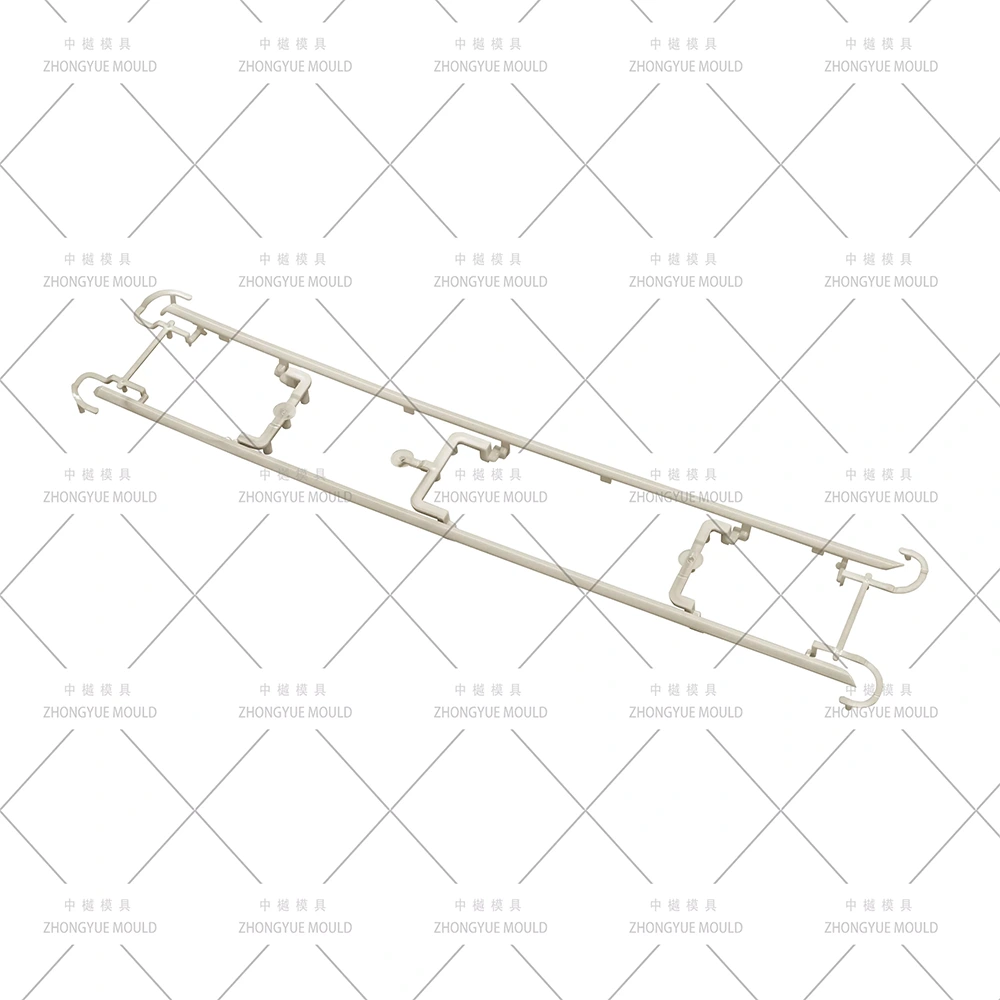

Acuan Jalur Trim Automotif (Hiasan Tiang / Trim Tingkap / Plat Lecet / Jalur Aksen Cerah) |
|
|
Rongga & Keluli Teras |

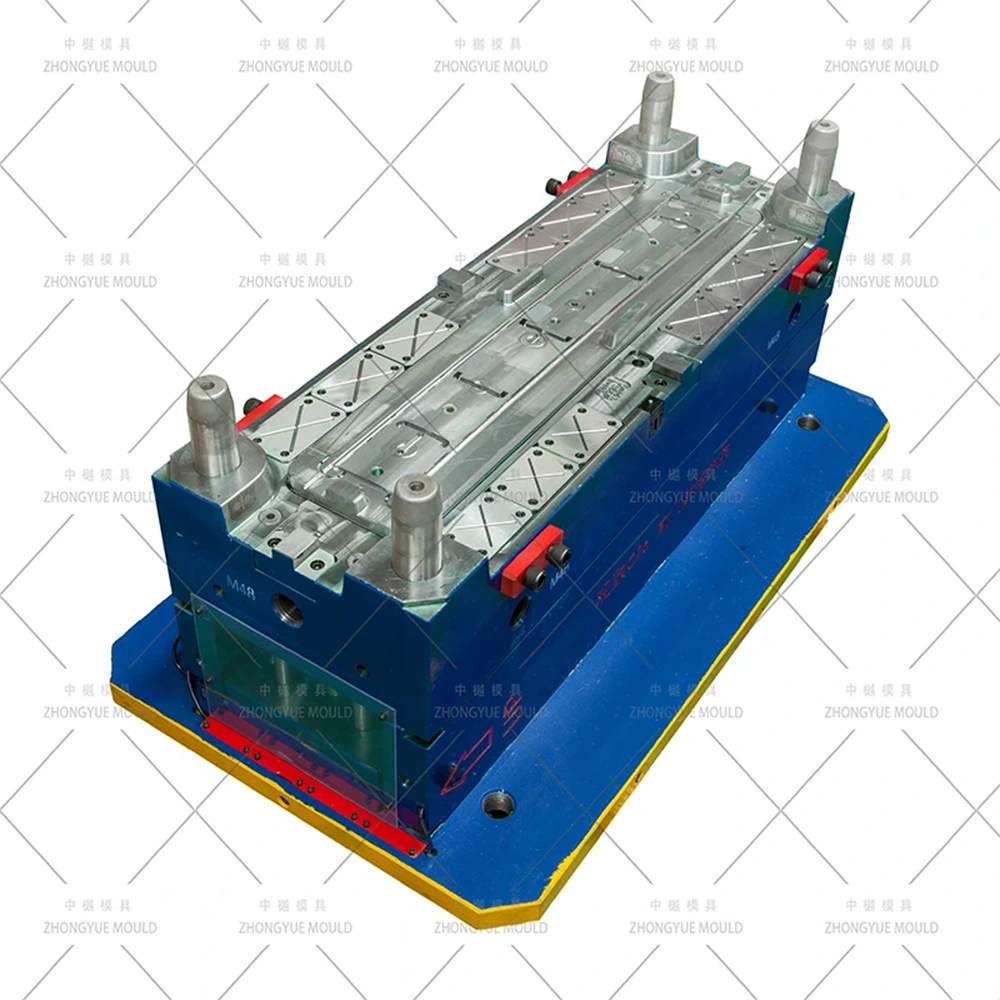

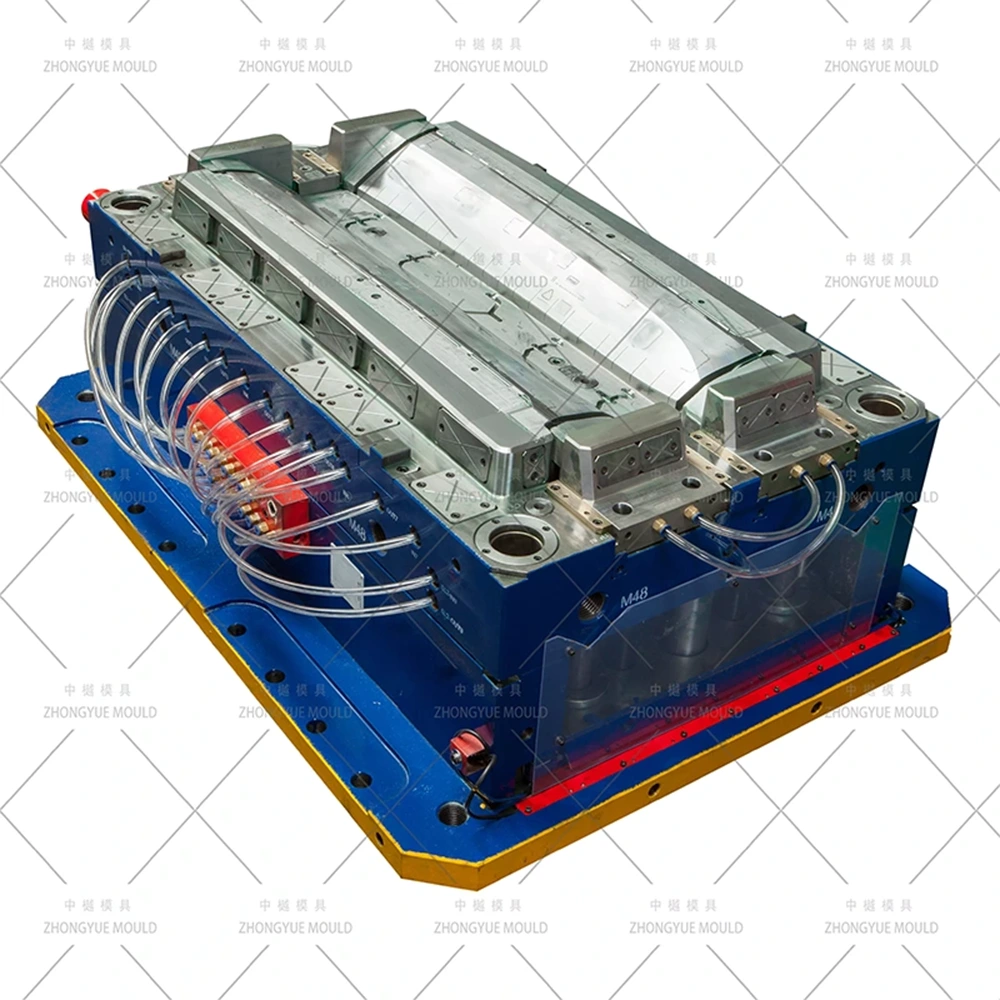

Rongga: 718H (HRC 33–38) atau 2738HH untuk bijirin; S136 (HRC 48–52) sisipan cermin untuk jalur krom; Teras: 718H / P20; Slaid/Pengangkat: H13 nitrided atau SKD61 |
|
|
Asas Acuan |
LKM / DME / HASCO / Reka bentuk sendiri (biasanya 350×400mm – 700×850mm; berat 0.8–3.5T) |
|
|
rongga |
1×1 (tak simetri), 1+1 L+R (biasa), 2+2, sehingga 4 rongga untuk jalur trim kecil |
|
|
Sistem Pelari |
Piawaian pelari sejuk (sub/tepi, seimbang cabang Y); Penurunan terbuka pelari panas pilihan untuk jalur krom satu rongga |
|
|
Jenis Pintu |
Pintu kapal selam (terpendam) pada bebibir dalam / muka belakang; pintu kipas; hot drop direct gating di mana berkenaan |
|
|
Ejection |
Pin ejector + pengangkat bersudut kecil / slaid mini; kadang-kadang eject awal untuk rehat klip dalam |
|
|
Menyejukkan |
Penyekat Ø6–10mm, buih, sisipan BeCu berhampiran bos, litar terpencil |
|
|
Slaid / Pengangkat |
Pengangkat pin bersudut atau silinder hidraulik mini untuk ceruk klip & potongan tab skru |
|
|
Kemasan Permukaan |
Rongga VDI 27–36 butir matte / tekstur MT; S136 zon SPI A1/A2 pengilat cermin untuk plat krom; sisipan ukiran logo |
|
|
Kehidupan acuan |
≥500,000 tangkapan (718H); ≥300,000 tangkapan (teras P20/proto); ≥800,000–1,000,000 tangkapan (S136/H13 nitrided) |
|
|
Bahan Pengacuan yang Disyorkan |
PP-T20/Talc (~0.8–1.5% mengecut), ABS (mengecut ~0.4–0.7%), PC+ABS, TPO (luaran hitam), ABS gred penyaduran (krom) |
|
|
Perisian Reka Bentuk |
UG NX, CATIA, Pro/E, SolidWorks, Moldflow |
|
|
Kawalan Toleransi |
±0.05 mm am; ±0.1 mm pada padang klip; busur dari segi panjang ≤0.3–0.5 mm setiap 500mm (PP-Talc) |
|
|
Masa Utama |
30–50 hari selepas kelulusan reka bentuk acuan 3D (bergantung pada kiraan rongga & pengilat S136) |
|
|
Bahan acuan |
Kekerasan |
Kehidupan acuan |
|
P20 |
HRC 28-33 |
>300,000 tembakan |
|
718 |
HRC 33-36 |
>500,000 tembakan |
|
H13 |
HRC >43 |
>800,000 tembakan |
|
2344 |
HRC >48 |
>800,000 tembakan |
|
S136 |
HRC 48-52 |
>1,000,000 tembakan |
Jadikan projek Acuan Trims Automotif anda yang seterusnya menjadi cerah!
|
Jenis Bahagian |
Bahan Biasa |
Fokus Reka Bentuk Acuan |
|
Hiasan Tiang A / B / C (Pangkas Dalaman) |
PP-T20/Talc, bijirin matte ABS, kadangkala berlamina kain |
1+1 L+R rongga biasa; VDI 27–36 butir pada permukaan A; pengangkat/slaid bos klip; pintu kecil tersembunyi |
|
Keliling Tingkap / Trim Garis Pinggang (TPO Hitam Luaran atau ABS kelihatan Chrome) |
TPO (matte hitam) atau ABS (bersalut krom) |
TPO → bijirin VDI; Chrome ABS→S136 pengilat cermin SPI A1/A2; kawalan garis perpisahan yang ketat |
|
Plat Lecet / Plat Tendangan (Pemangkas Ambang Pintu) |
ABS dengan kerajang rupa aluminium atau sisipan TPE, PP+EPDM |
Penyejukan bahagian tebal yang tahan haus; kadang-kadang masukkan persediaan acuan; 1+1 atau 2-rongga |
|
Lampu Depan / Lampu Ekor / Gril Jalur Aksen Cerah (Pangkas Chrome Luaran) |
ABS gred penyaduran |
Rongga pengilat cermin S136 (SPI A1); barisan saksi minimum; selalunya rongga tunggal atau keluarga dengan bahagian kecil |
|
Rel Bumbung / Trim Persekitaran Cermin Depan (Luar Luar) |
TPO, PP+EPDM-T20 (bertekstur hitam) |
Jalur nipis yang lebih panjang — penyejukan seragam untuk mengelakkan tunduk; VDI 30–42 bijirin; 1+1 L+R biasa |
Berbilang Rongga untuk Bahagian Trim Simetri (1+1, 2+2, 4 Rongga)— Keratan tiang Kiri & Kanan atau plat calar selalunya sama → pelari seimbang (cawangan Y sejuk atau jatuhan panas yang dikongsi) untuk menyamakan masa isian & daya pengapit setiap rongga.
Kemasan Dwi Permukaan— Bijian Matte ATAU Pengilat Cermin — Matte dalaman: Rongga 718H/2738HH VDI 27–36 (Teknologi Acuan / YS) terukir terus; Chrome/terang tahan karat: S136 (HRC 48–52) pengilat cermin SPI A1/A2 dengan sisipan logo boleh tukar.
Pampasan Pengecutan untuk PP-Talc & ABS— Pengecutan PP-T20 ~0.8–1.3%(MD)/1.0–1.5%(TD); ABS ~0.4–0.7%; Saiz rongga yang disahkan aliran acuan terutamanya pada jalur langsing panjang yang terdedah kepada tunduk.
Clip Boss / Pengendalian Undercut— Pengangkat pin bersudut kecil atau gelongsor hidraulik mini untuk ceruk klip muat pasang & potongan bawah tab skru; pin ejektor diposisikan untuk mengelakkan tanda permukaan A yang kelihatan.
Pintu Kapal Selam Tersembunyi di Belakang / Bebibir Dalam— Sisa pintu tersembunyi sepenuhnya; standard pelari sejuk untuk acuan trim berbilang rongga; titisan panas terbuka (jalur krom rongga tunggal) pilihan.
Penyejukan Seragam untuk Jalur Nipis Panjang— Baffle + bubbler sepanjang rongga; Masukkan BeCu berhampiran bos pelekap tebal; kawalan suhu berbilang zon untuk meminimumkan tunduk/meleding pada jalur PP-Talc.
Permulaan Projek & Semakan DFM— Menganalisis ketebalan dinding (jenis 2.0–3.0mm), sudut draf setiap butiran (≥1.5° untuk VDI 30+), pengangkat/lejang untuk kebolehlaksanaan pemotongan klip, pintu & lontar; cadangkan susun atur berbilang rongga jika L/R simetri.
Simulasi Aliran Acuan (Aliran Acuan)— Corak isian, kedudukan garisan kimpalan (ditolak ke bebibir/belakang tersembunyi), daya pengapit, keseragaman penyejukan & busur/lesen yang diramalkan untuk bahagian jalur panjang.
Kelulusan Reka Bentuk Acuan 3D— Pemasangan penuh dengan pengimbangan pelari (untuk berbilang rongga), perincian pengangkat/gelongsor, zon tekstur & takrifan zon pengilat cermin, strategi pengudaraan.
Pemesinan Ketepatan— CNC berkelajuan tinggi kasar/penamat, penggerudian lubang dalam untuk penyejukan, EDM untuk ceruk klip halus & ukiran tekstur; Pengilat cermin S136 & goresan bijian VDI.
Percubaan & Pembetulan T1— Dijalankan pada mesin dalaman; membekalkan video percubaan + laporan dimensi CMM + bahagian sampel untuk kelulusan; semak penglibatan klip & haluan.
FPembungkusan & Penghantaran— Sarung bebas pengasapan, manual pengendalian acuan, senarai alat ganti (spring pengangkat, pin ejektor), rawatan haba & sijil keluli.
Pengalaman Acuan Dalaman & Luaran Automotif— Bamper, fender, panel pintu, pemangkas tiang & acuan jalur terang yang dibina secara dalaman
Laporan DFM & Moldflow dalaman— Kenal pasti risiko tampalan/meledingkan/tunduk & optimumkan sebelum pemotongan keluli; menasihati susun atur berbilang rongga untuk kecekapan kos
Keupayaan Berbilang Rongga & Dwi Kemas— susun atur 1+1 / 2+2; S136 pengilat cermin + rongga 718H bertekstur dalam program yang sama; kepakaran acuan jalur krom
QC Tegas & Kemajuan Telus— Gambar pemesinan mingguan, pemeriksaan CMM, kelulusan sampel T1 sebelum penghantaran
Pengalaman Eksport— Acuan dihantar ke Eropah, Amerika Utara, Amerika Selatan, Asia Tenggara
Waranti Acuan 1 Tahun + Bekalan Alat Ganti (mata air pengangkat, pengedap, pin)
S: Bolehkah anda membuat kedua-dua trim Kiri dan Kanan dalam satu acuan (1+1 rongga)?
A: Ya. Kebanyakan hiasan tiang simetri, plat calar dan trim tali pinggang tingkap dijalankan dalam acuan rongga 1+1 L+R untuk menggandakan keluaran setiap pukulan. Kemasan gaya asimetri disebut sebagai acuan rongga tunggal yang berasingan (L & R sebagai pasangan sepadan).
S: Adakah anda menyokong pengilat cermin untuk jalur pemangkasan bersalut krom dan bijirin matte untuk kemasan dalaman?
A: Ya. Kami menggunakan pengilat cermin S136 (SPI A1/A2) untuk jalur plat krom dan rongga butiran 718H/2738HH VDI 27–36 untuk kemasan dalaman matte — dengan sisipan logo yang boleh ditukar.
S: Apakah sistem pelari yang anda cadangkan untuk acuan trim?
J: Pelari sejuk dengan cawangan Y seimbang (untuk berbilang rongga) adalah yang paling biasa dan kos efektif. Untuk jalur krom penampilan tinggi rongga tunggal, kami boleh menyepadukan titisan panas terbuka (YUDO/SYNVENTIVE/Mold-Master) untuk menghapuskan garisan kimpalan pada muka yang kelihatan sempit.
S: Apa yang anda perlukan untuk sebut harga?
A: Model bahagian 3D (STP/IGS/X_T), bahan sasaran (PP-T20 / ABS / TPO / ABS gred penyaduran dll.), volum tahunan / keutamaan peronggaan (1×1, 1+1, 2+2), data plat mesin suntikan anda, tekstur permukaan & keperluan plat krom jika ada.
Hantar model 3D bahagian trim anda (STEP/IGS/X_T) dan keperluan projek. ZHONGYUE MOLD akan menyediakan laporan DFM percuma + ringkasan aliran acuan + sebut harga rasmi dalam masa 24–48 jam bekerja.
