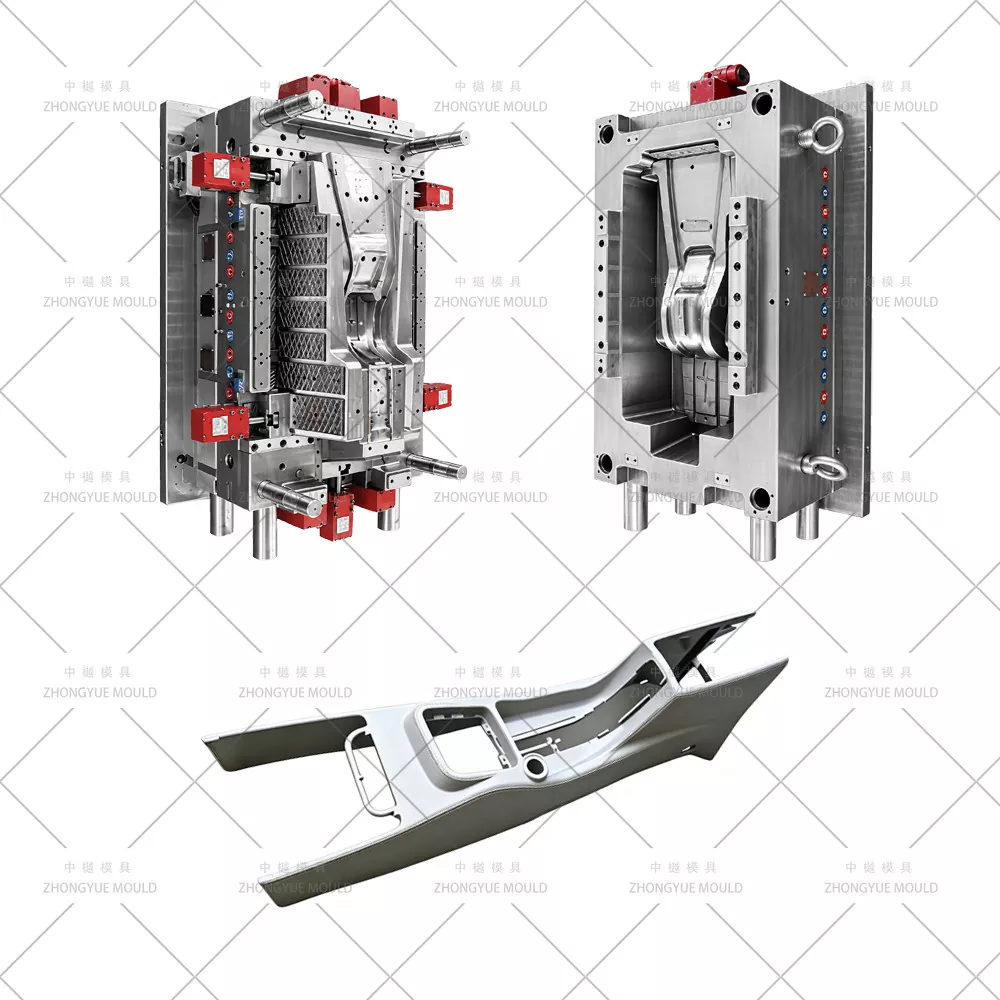

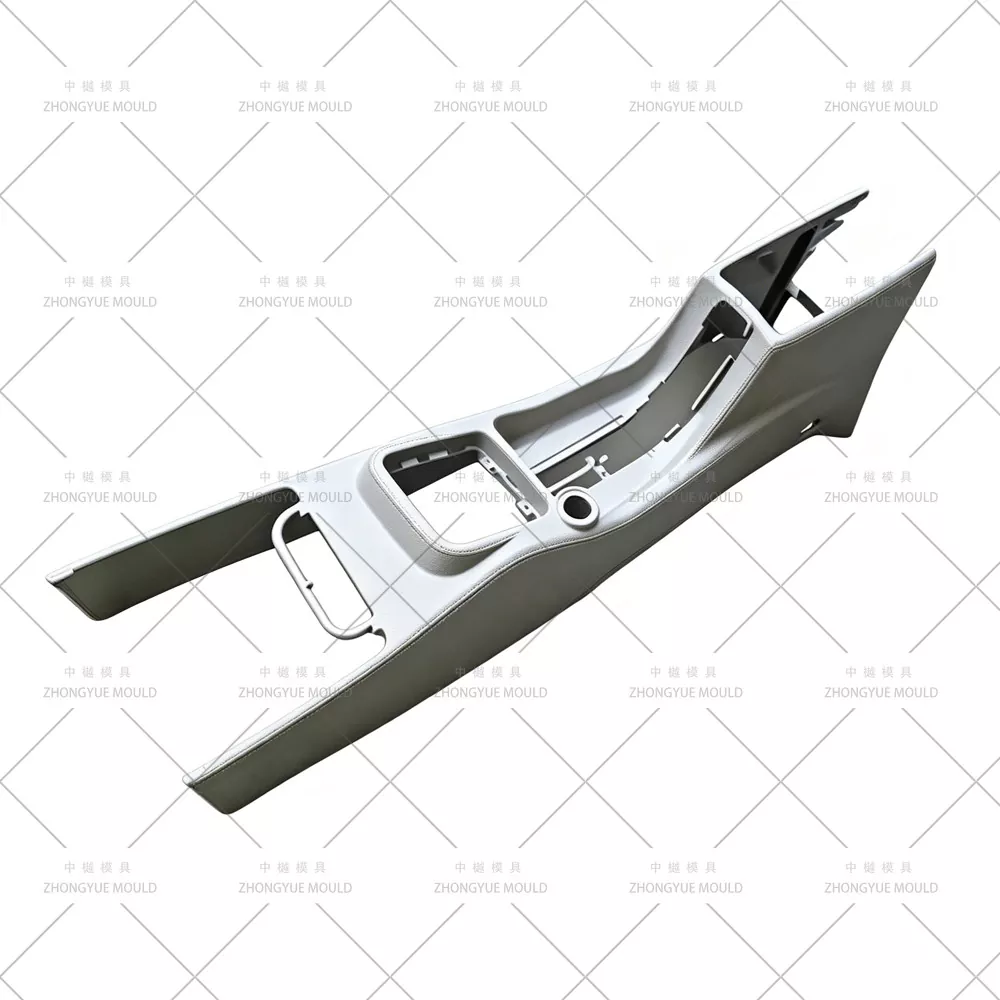

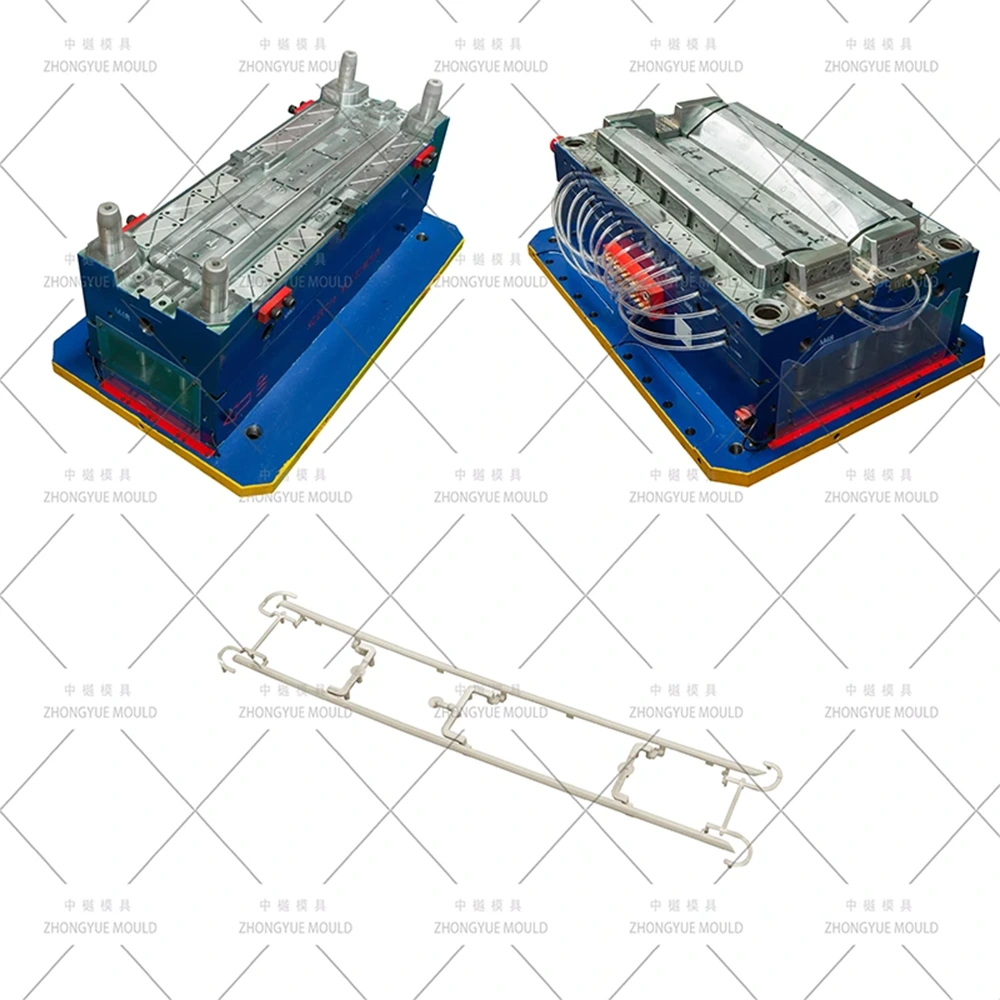

ZHONGYUE MOLD ialah pengeluar acuan suntikan Cina profesional yang membekalkan Acuan Konsol Pusat Automotif / Acuan Suntikan Konsol Pusat Kereta Plastik (Acuan Trim Dalaman) kepada pembekal dan OEM alat ganti kereta Peringkat-1 global. Konsol tengah—terdiri daripada panel hiasan atas (dengan suis, port USB, bezel anjakan gear) dan storan/tong sampah & struktur tempat letak tangan yang lebih rendah—biasanya diacu dalam ABS, PC+ABS atau PP-T20, dengan bijian kulit matte (VDI 27–36) pada muka yang boleh dilihat dan zon cermin berkilat tinggi TPU-touch hitam/PUSH6 pilihan (S13) overmolding. Acuan kami menampilkan pengangkat berbilang sudut untuk potongan bawah tong simpanan dalam, gelongsor hidraulik atau bersudut untuk potongan bolong udara & ceruk pemegang cawan, penyejukan seimbang berhampiran bos pelekap tebal, dan kawalan garis perpisahan yang diperhalusi untuk penampilan dalaman yang sempurna.
Daripada pemasangan atas & bawah konsol tengah kereta penumpang, tapak letak tangan konsol lebar SUV, hingga bezel keliling / pangkas anjakan gear, kami menyediakan semakan DFM penuh dan simulasi Moldflow sebelum pemotongan keluli.
|
item |
Spesifikasi / Pilihan |
|
|
Nama Acuan |
Konsol Pusat Automotif (Panel Atas / Tong Bawah / Bezel) Acuan Suntikan Plastik |
|
|

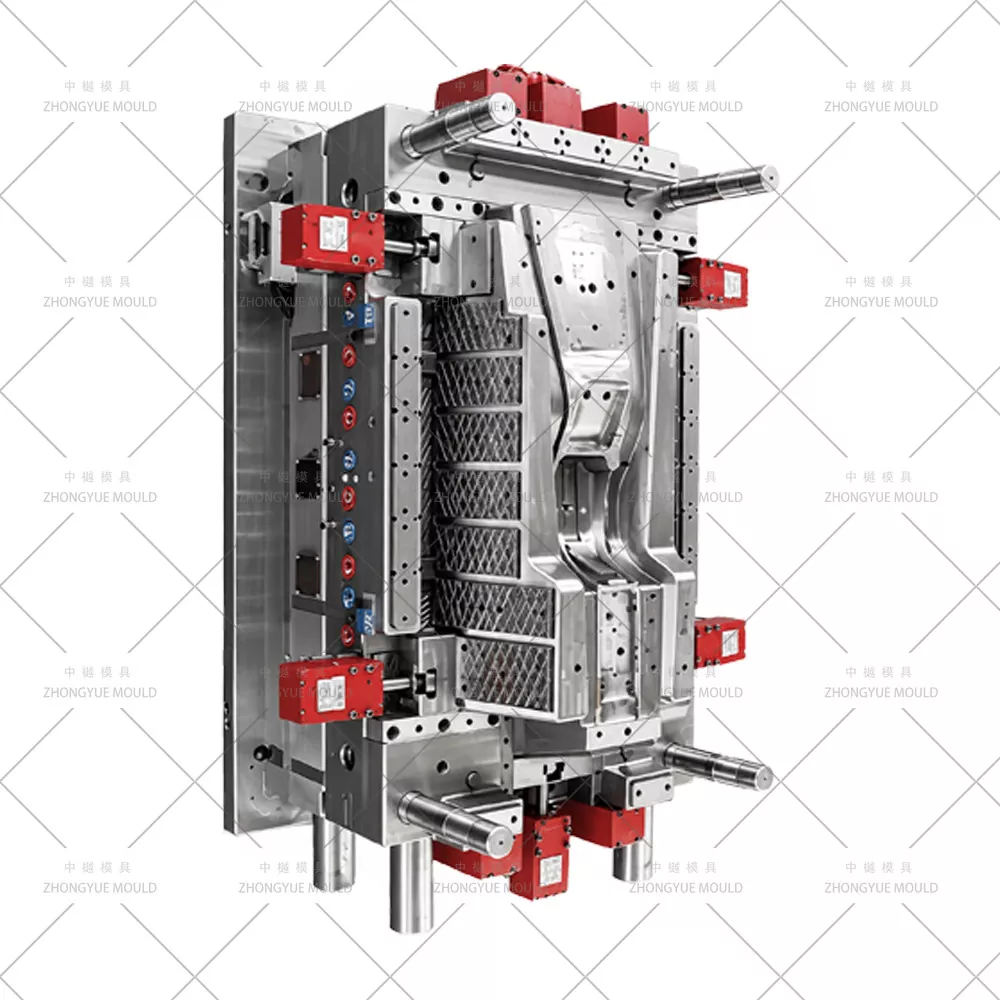

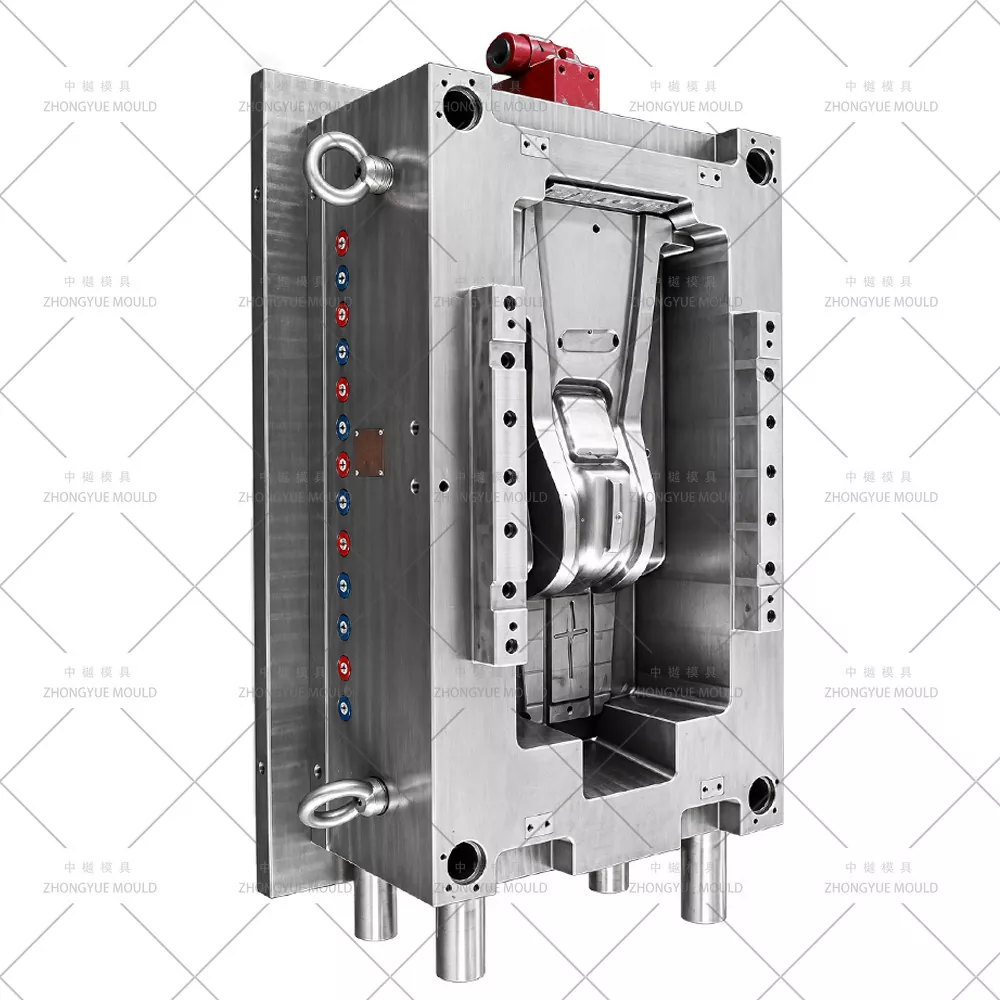

Rongga & Keluli Teras |
Rongga: 718H (HRC 33–38) untuk zon butiran + sisipan S136 (HRC 48–52) untuk hitam piano; Teras: 718H / 2738HH; Slaid/pengangkat: H13 nitrided atau SKD61 |
|
|
Asas Acuan |
LKM / DME / HASCO / Reka bentuk sendiri (sesuai untuk penekan 450T–1200T bergantung pada saiz konsol) |
|
|
rongga |
Piawaian rongga tunggal (1×1); acuan keluarga (atas+bawah) dinilai setiap projek; 1+1 untuk pod belakang simetri |
|
|
Sistem Pelari |
Piawaian pelari sejuk (pintu bawah/tepi); Pelari panas (YUDO / SYNVENTIVE / Mould-Master) pilihan untuk bahagian bercat / berpenampilan tinggi |
|
|
Jenis Pintu |
Pintu kapal selam pada bebibir tersembunyi / bos dalaman; pintu kipas; hot drop direct gating di mana berkenaan |
|
|
Ejection |
Pin ejektor + pengangkat + blok ejektor / bar penjalur; antara muka bawa keluar robot |
|
|
Menyejukkan |
Penyekat Ø8–10mm, buih, sisipan BeCu berhampiran bos & penjuru tong sampah, litar berbilang |
|
|
Slaid / Pengangkat |
Slaid pin bersudut atau silinder hidraulik mini untuk potongan bezel, ceruk pemegang cawan; pengangkat untuk tong penyimpanan undercut |
|
|
Kemasan Permukaan |
Rongga VDI 27–36 butir matte / tekstur MT; S136 zon SPI A1/A2 pengilat cermin; sisipan ukiran logo |
|
|
Kehidupan acuan |
≥500,000 tangkapan (slaid 718H + H13); ≥800,000–1,000,000 tangkapan (H13/S136 nitrided penuh) |
|
|
Bahan Pengacuan yang Disyorkan |
ABS (pengecutan ~0.4–0.7%), PC+ABS (~0.5–0.7%), PP-T20 (~1.0–1.5%), TPE/TPU pilihan untuk overmolding |
|
|
Perisian Reka Bentuk |
UG NX, CATIA, Pro/E, SolidWorks, Moldflow |
|
|
Kawalan Toleransi |
±0.05 mm am; ±0.1 mm pada pic pelekap klip; kontur ±0.3 mm untuk dipadankan dengan panel instrumen & terowong |
|
|
Masa Utama |
45–65 hari selepas kelulusan reka bentuk acuan 3D (kerumitan tambahan untuk multi-lifter & sisipan S136) |
|
|
Bahan acuan |
Kekerasan |
Kehidupan acuan |
|
P20 |
HRC 28-33 |
>300,000 tembakan |
|
718 |
HRC 33-36 |
>500,000 tembakan |
|
H13 |
HRC >43 |
>800,000 tembakan |
|
2344 |
HRC >48 |
>800,000 tembakan |
|
S136 |
HRC 48-52 |
>1,000,000 tembakan |
Jadikan projek Acuan Konsol Pusat Automotif anda yang seterusnya menjadi cerah!
|
Jenis Bahagian |
Bahan Biasa |
Fokus Reka Bentuk Acuan |
|
Panel Hiasan Konsol Atas (dengan suis/potongan USB) |
ABS, PC+ABS (bijirin matte / zon hitam piano) |
Pengaku dinding nipis, sisipan logo, sisipan S136 berkilat tinggi untuk hitam piano; pintu kecil tersembunyi; berbilang slaid kecil untuk potongan bezel |
|
Tong Penyimpanan Konsol Bawah / Pangkalan Tempat Letak Tangan |
PP-T20, ABS, PC+ABS |
Tong lukis dalam → pengangkat/blok lontar; bos klip snap-fit; VDI 30–36 butir pada muka yang boleh dilihat |
|
Anjakan Gear Keliling / Bezel / Rangka Trim |
ABS bersalut krom atau hitam piano |
Cermin-menggilap rongga S136; kawalan garis perpisahan yang ketat; kadangkala persediaan 2-shot atau overmolding |
|
Bahagian Atas Konsol Tertindih Sentuhan Lembut (2K / Terlebih Acuan) |
Substrat ABS + kulit lembut TPE/TPU |
Acuan direka untuk suntikan berurutan atau plat putar; penutupan berdaftar untuk bahan lembut |
|
Konsol Belakang / Pod Pusat Baris Kedua (SUV / MPV) |
PP-T20, ABS matte |
Sama seperti konsol bawah; kadangkala 1+1 L+R untuk pod simetri |
Kemasan Dwi Permukaan dalam Satu Acuan— Zon butiran matte: Rongga 718H/2738HH VDI 27–36 (corak Teknologi Acuan / YS) terukir terus; Zon hitam-piano / plat krom: S136 (HRC 48–52) pengilat cermin SPI A1/A2 dengan sisipan boleh tukar untuk logo/nombor bahagian.
Sistem Multi-Lifter & Slaid untuk Undercuts Dalam— Pengangkat untuk potongan bahagian dalam tong penyimpanan, slaid pin bersudut atau hidraulik mini untuk ceruk pemegang cawan, poket bolong udara & potongan USB; gangguan slaid diperiksa dalam pemasangan 3D.
Pampasan Pengecutan untuk Plastik Dalaman— Pengecutan ABS ~0.4–0.7%; PC+ABS ~0.5–0.7%; PP-T20 ~1.0–1.5%; Saiz rongga yang disahkan aliran acuan terutamanya pada panel hiasan panjang yang terdedah kepada meledingkan.
Kapal Selam / Pintu Tepi Tersembunyi pada Bebibir Tidak Kelihatan— Sisa gerbang tersembunyi di bebibir belakang/bawah; pelari sejuk biasa untuk acuan dalaman rongga tunggal; pelari panas (terbuka atau injap) tersedia untuk bahagian cav tinggi atau dicat untuk mengurangkan garisan kimpalan.
Penyejukan Dioptimumkan untuk Bos Tebal & Panel Panjang— Baffle + bubbler + BeCu sisipan berhampiran bos pelekap tebal & ceruk dulang syiling; kawalan suhu berbilang zon untuk meminimumkan sinki pada permukaan matte.
Pilihan Acuan Keluarga (Konsol Atas + Bawah / Bezel)— Apabila masa kitaran sepadan, kami boleh mereka bentuk acuan keluarga (berhati-hati: risiko tenggelam pada bahagian tebal — dinilai kes demi kes melalui Moldflow).
Permulaan Projek & Semakan DFM— Menganalisis ketebalan dinding (2.0–3.0mm tipikal), sudut draf setiap butiran (≥1.5° untuk VDI 30+), lejang pengangkat untuk kebolehlaksanaan tong sampah, pintu & lontar; cadangkan penambahbaikan untuk mengelakkan garisan sink/kimpal pada muka matte yang boleh dilihat.
Simulasi Aliran Acuan (Aliran Acuan)— Corak isian, kedudukan garisan kimpalan (ditolak ke bebibir/belakang tersembunyi), daya pengapit, keseragaman penyejukan & ramalan meledingkan untuk panel hiasan panjang.
Kelulusan Reka Bentuk Acuan 3D— Pemasangan penuh dengan susun atur penyejukan, perincian pengangkat/slaid dengan pemeriksaan gangguan, zon tekstur & takrifan zon pengilat cermin, strategi pengudaraan.
Pemesinan Ketepatan— CNC berkelajuan tinggi kasar/penamat, penggerudian lubang dalam untuk penyejukan, Sodick/Charmilles EDM untuk potongan halus & ukiran tekstur; S136 masukkan pengilat cermin.
Percubaan & Pembetulan T1— Dijalankan pada mesin dalaman; membekalkan video percubaan + laporan dimensi CMM + bahagian sampel untuk kelulusan.
Pembungkusan & Penghantaran Akhir— Sarung bebas pengasapan, manual pengendalian acuan, senarai alat ganti (spring pengangkat tambahan, pin ejektor), rawatan haba & sijil keluli.
Pengalaman Acuan Dalaman & Luaran Automotif— Bumper, fender, panel pintu, papan pemuka & acuan konsol tengah dibina secara dalaman
Laporan DFM & Moldflow dalaman— Kenal pasti risiko pengisian/meledingkan/sinki & optimumkan sebelum pemotongan keluli; semak gap/flush fit dengan IP & terowong
Keupayaan Dwi Kemasan (Bijian + Piano Hitam)— S136 sisipan pengilat cermin + rongga 718H bertekstur dalam acuan yang sama; Sokongan reka bentuk 2K/overmolding
QC Tegas & Kemajuan Telus— Gambar pemesinan mingguan, pemeriksaan CMM, kelulusan sampel T1 sebelum penghantaran
Pengalaman Eksport— Acuan dihantar ke Eropah, Amerika Utara, Amerika Selatan, Asia Tenggara
Waranti Acuan 1 Tahun + Bekalan Alat Ganti (pengangkat, spring, pin)
S: Bolehkah anda membentuk kedua-dua panel hiasan atas dan tong bawah sebagai acuan keluarga?
J: Ia mungkin apabila masa kitaran dan ketebalan dinding serasi — kami menilai kes demi kes melalui Moldflow, kerana bahagian tong sampah yang tebal boleh menyebabkan tenggelam jika berpagar dari pelari yang sama. Selalunya ia dibina sebagai dua acuan rongga tunggal yang berasingan untuk kawalan kualiti yang lebih baik.
S: Adakah anda menyokong zon piano-hitam (kilat tinggi) dan bijirin matte dalam satu acuan?
A: Ya. Kami menggunakan sisipan pengilat cermin S136 (SPI A1/A2) untuk kawasan berkilat tinggi dan rongga bertekstur 718H/2738HH (VDI 27–36) untuk zon matte, dengan garis perpisahan yang jelas.
S: Apakah pelari panas yang anda cadangkan untuk acuan konsol tengah?
A: Banyak konsol dalaman menjalankan cold runner dengan pintu bawah laut tersembunyi. Untuk bahagian yang dicat atau sangat berpenampilan tinggi di mana garis kimpalan adalah kritikal, kami boleh menyepadukan pelari panas pintu injap terbuka atau berjujukan (YUDO/SYNVENTIVE/Mold-Master).
S: Apa yang anda perlukan untuk sebut harga?
A: Model bahagian 3D (STP/IGS/X_T), bahan sasaran (ABS / PC+ABS / PP-T20), volum tahunan / keutamaan peronggaan (1×1 atau keluarga), data plat mesin suntikan anda, tekstur permukaan & spesifikasi zon berkilat tinggi jika ada.
Hantar model 3D konsol tengah anda (STEP/IGS/X_T) dan keperluan projek. ZHONGYUE MOLD akan menyediakan laporan DFM percuma + ringkasan aliran acuan + sebut harga rasmi dalam masa 24–48 jam bekerja.
