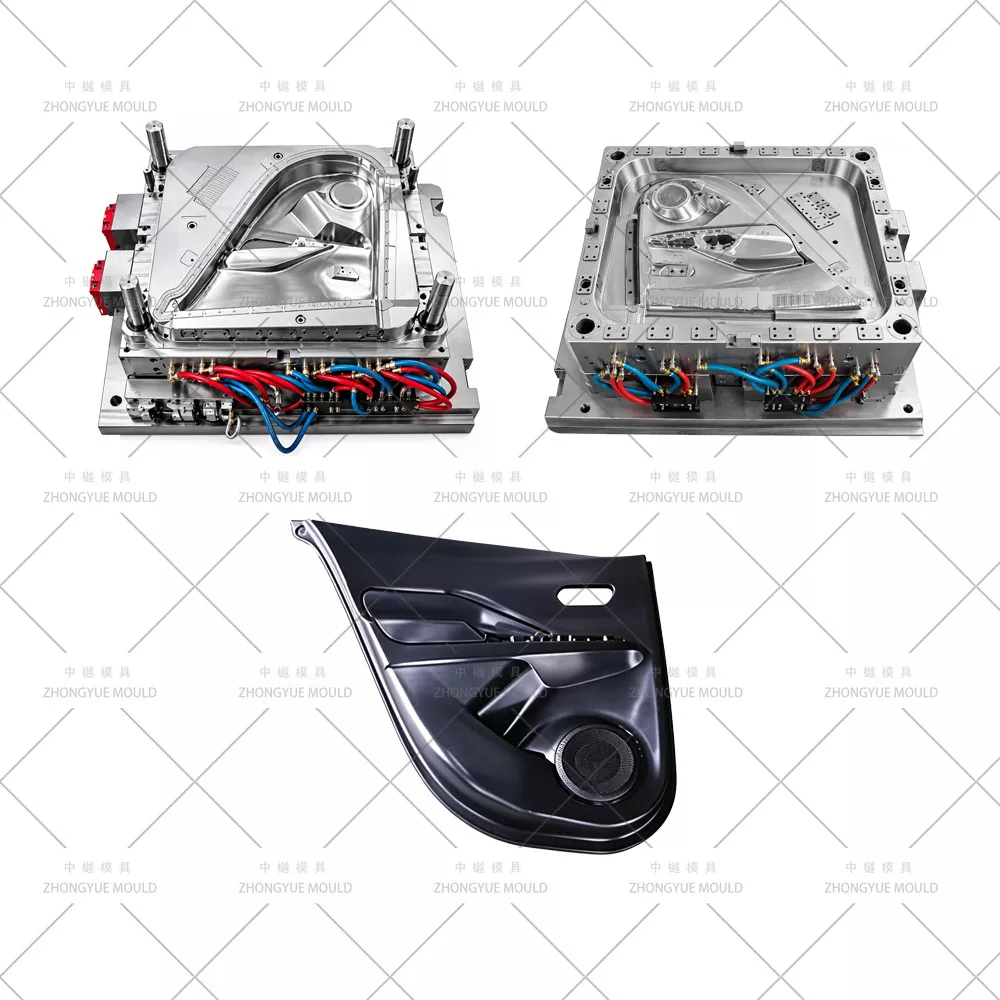

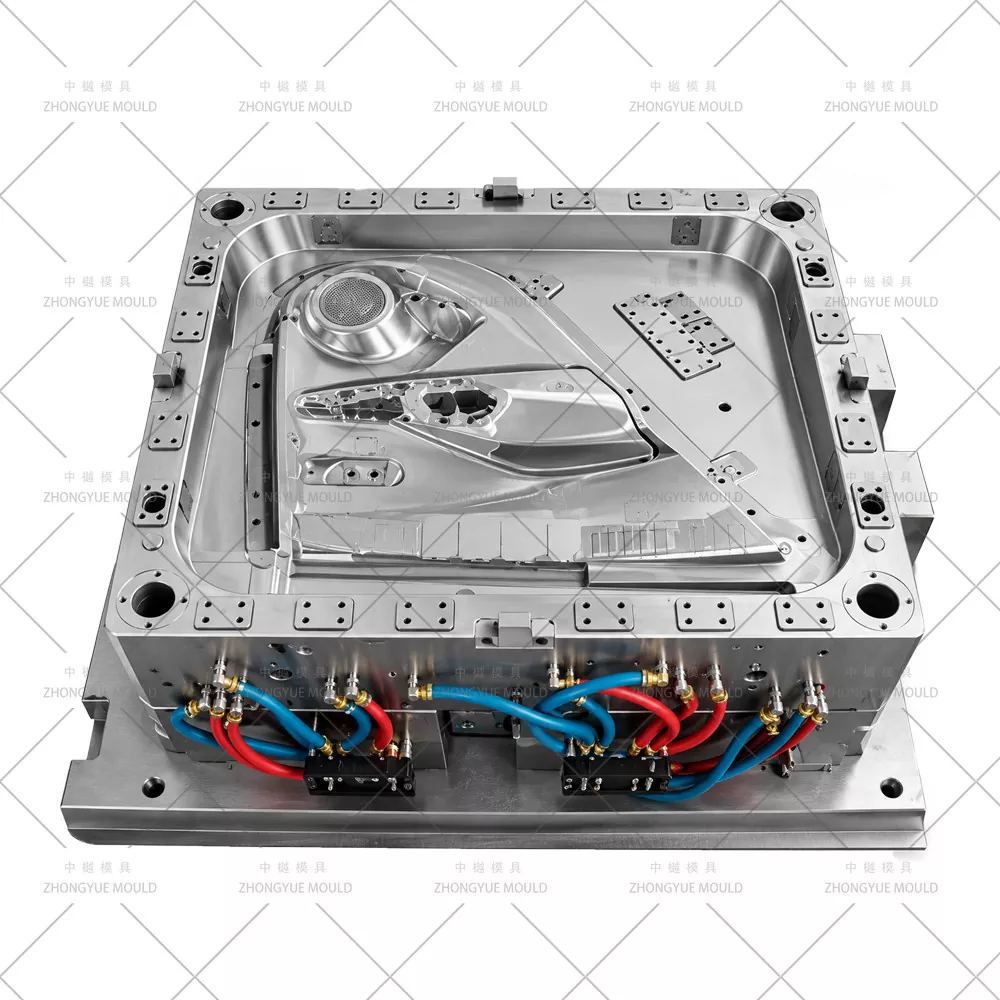

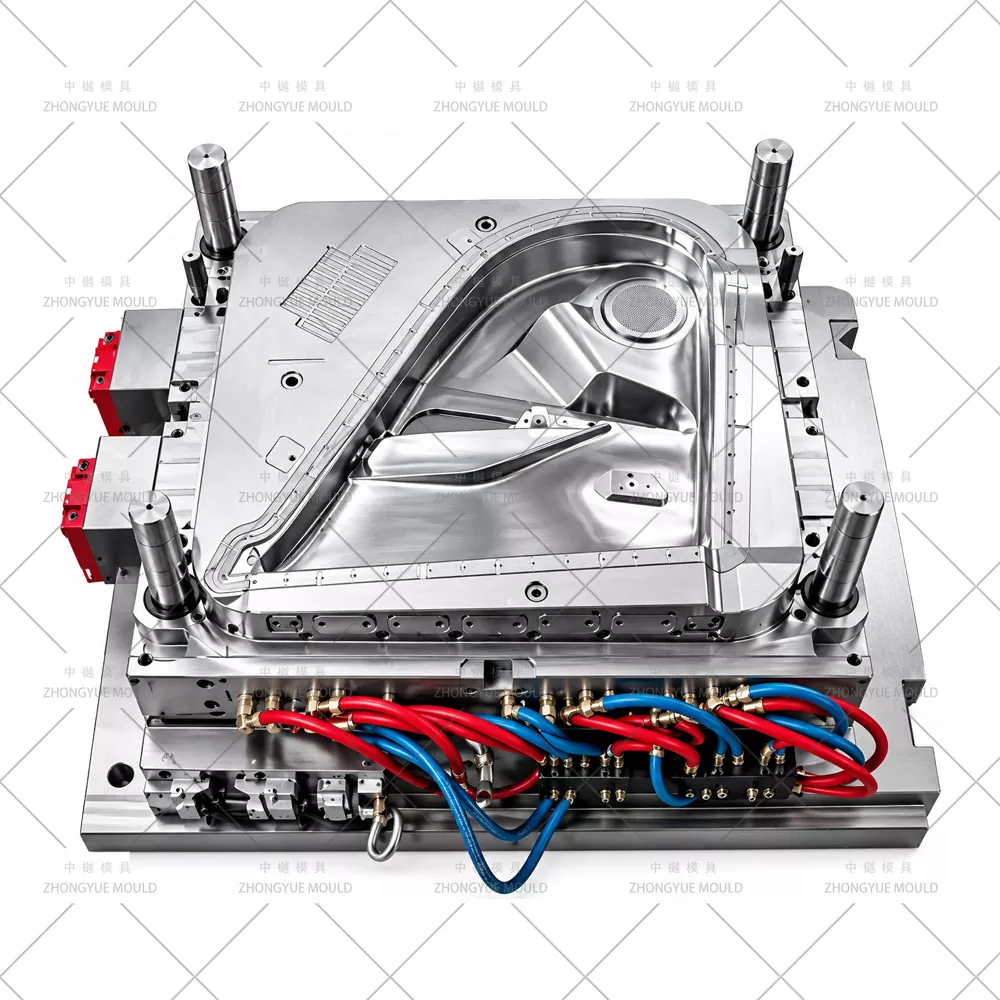

ZHONGYUE MOLD ialah pengeluar acuan suntikan profesional Cina yang membekalkan Acuan Panel Pintu Automotif / Acuan Suntikan Panel Trim Pintu Kereta Plastik (Acuan Papan Pintu Dalam) kepada pembekal alat ganti dan OEM peringkat-1 global. Panel pintu menyepadukan tempat letak tangan, poket peta (tong storan), gelang pembesar suara, pelekap bezel suis, dan berbilang bos klip snap-fit — kebanyakannya diacu dalam PP+EPDM-Talc (PP-T20/T30) dengan permukaan A yang kelihatan berbutir VDI (tekstur kulit matte), dan sisipan berasingan piano-hitam atau krom (lihat molding ABS/PC+A) secara berasingan. dua pukulan/overmold. Acuan panel pintu kami menampilkan sistem pelari panas sequential valve gate (SVG) (6–10 titisan) untuk menghapuskan garisan kimpalan pada muka berbutir, berbilang pengangkat hidraulik/blok ejektor bersudut untuk potongan poket peta, lentingan berbantukan spring nitrogen dan penyejukan berzon untuk kawalan meledingkan pada panel rentang 700–1100mm.
Daripada panel trim pintu depan (L/R), panel trim pintu belakang, hingga acuan sisipan tempat letak tangan/poket peta, kami menyediakan semakan DFM penuh dan simulasi Moldflow sebelum pemotongan keluli.
|
item |
Spesifikasi / Pilihan |
|
|
Nama Acuan |
Panel Pintu Automotif (Depan / Belakang) / Trim Pintu Acuan Suntikan Papan Dalam |
|
|
Rongga & Keluli Teras |
Rongga: 718H (HRC 33–38) atau 2738HH; S136 (HRC 48–52) sisipan cermin untuk piano hitam; Teras: 718H / P20; Pengangkat/Slaid: H13(2344 ESR) nitrid atau SKD61 |
|
|
Asas Acuan |
Tapak bersaiz besar LKM / DME / HASCO (saiz acuan biasanya 1500–2200 × 800–1200 × 900–1300mm; berat 8–18T) |
|
|
rongga |
Piawaian rongga tunggal (1×1); 1+1 rongga cermin (L+R) tersedia untuk reka bentuk simetri |
|
|
Sistem Pelari |
Pelari panas — 6–10 titisan pintu injap berjujukan (YUDO / SYNVENTIVE / Mould-Master disyorkan); pelari sejuk untuk prototaip |
|
|
Jenis Pintu |
Pintu kapal selam pada rusuk dalam/bebibir belakang; titisan panas terus masuk ke zon tersembunyi |
|
|
Ejection |
Pin ejektor + berbilang pengangkat (beberapa hidraulik) + blok ejektor bersudut / bar penjalur; bantuan spring nitrogen pada pengangkat berat |
|
|
Menyejukkan |
Penyekat Ø8–12mm, buih, sisipan BeCu berhampiran bos & sudut poket peta, 4–6 litar terpencil dengan gandingan pantas |
|
|
Slaid / Pengangkat |
4–8+ pengangkat hidraulik atau pin bersudut untuk poket peta & tempat letak tangan terpotong; slaid mini untuk ceruk bezel suis; tanpa beg udara (panel pintu biasanya tiada beg udara) |
|
|
Kemasan Permukaan |
Rongga VDI 27–36 butir matte / tekstur MT; S136 zon SPI A1/A2 pengilat cermin; logo/nombor bahagian melalui sisipan boleh tukar |
|
|
Kehidupan acuan |
≥500,000 tangkapan (rongga 718H + pengangkat nitrided H13); ≥800,000 tangkapan (H13/S136 nitrid penuh) |
|
|
Bahan Pengacuan yang Disyorkan |
PP-T20/T30 (pengecutan ~0.8–1.5%), PP+EPDM-T20, ABS/PC+ABS untuk sisipan hiasan, TPE/TPO untuk overmolding (acuan 2K) |
|
|
Perisian Reka Bentuk |
UG NX, CATIA, Pro/E, SolidWorks, Moldflow |
|
|
Kawalan Toleransi |
±0.05 mm am; ±0.1 mm pada padang bos klip; kontur ±0.3–0.5 mm untuk dipadankan dengan panel luar pintu & tiang A/B |
|
|
Masa Utama |
55–75 hari selepas kelulusan reka bentuk acuan 3D (kerumitan berbilang pengangkat) |
|
|
Bahan acuan |
Kekerasan |
Kehidupan acuan |
|
P20 |
HRC 28-33 |
>300,000 tembakan |
|
718 |
HRC 33-36 |
>500,000 tembakan |
|
H13 |
HRC >43 |
>800,000 tembakan |
|
2344 |
HRC >48 |
>800,000 tembakan |
|
S136 |
HRC 48-52 |
>1,000,000 tembakan |
Jadikan projek Acuan Panel Pintu Automotif anda seterusnya menjadi cerah!
|
Jenis Bahagian |
Bahan Biasa |
Fokus Reka Bentuk Acuan |
|

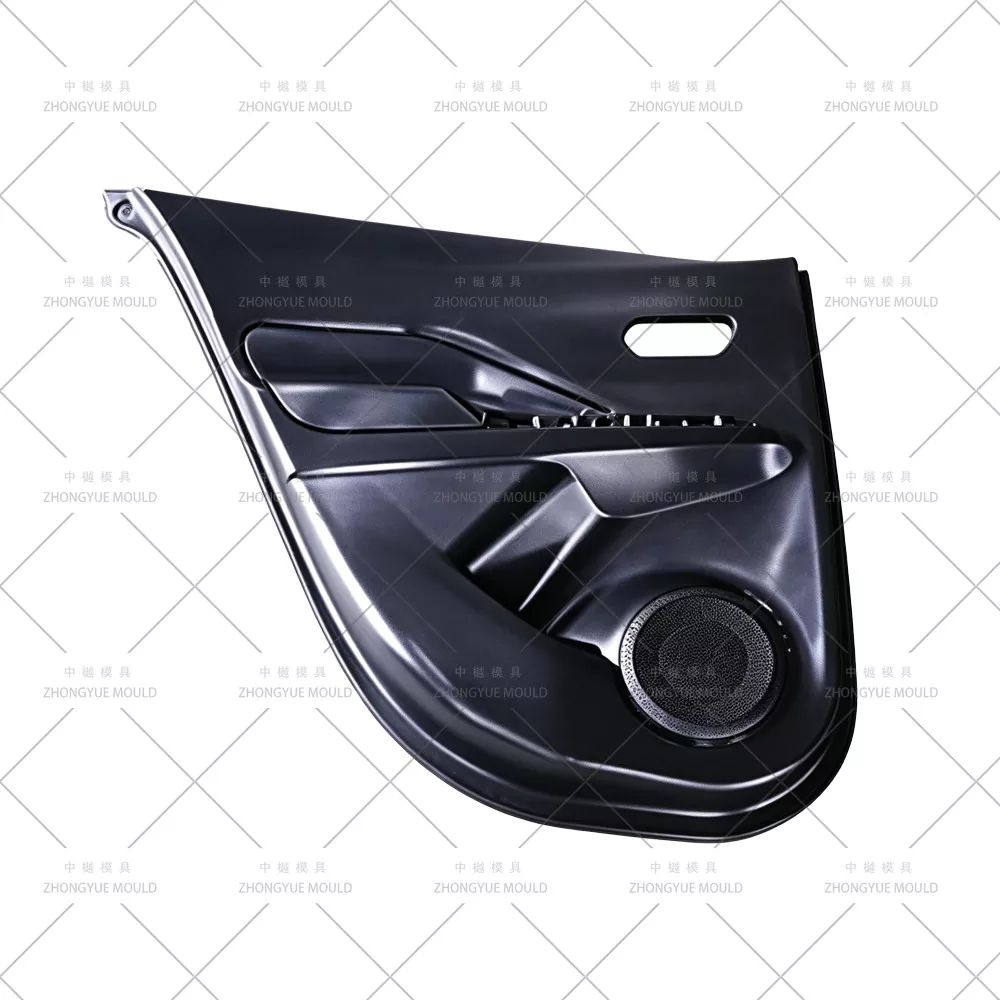

Panel Trim Pintu Depan (Papan Dalam / Substrat Utama) |
PP-T20/T30 (diisi talkum), PP+EPDM-T20 |
Dinding nipis besar (2.5–3.5mm), pelari panas SVG, pengangkat 4–8+ untuk poket peta & tempat letak tangan terpotong, butiran VDI 27–36 pada permukaan A |
|
Panel Trim Pintu Belakang (Selalunya Lebih Kecil / Lebih Mudah) |
PP-T20/T30 |
Struktur yang sama seperti depan tetapi lebih kecil; boleh berkongsi falsafah reka bentuk asas acuan yang sama; kadangkala 1+1 L+R jika tidak simetri |
|
Poket Peta Pintu / Tong Penyimpanan (Berasingan atau Bersepadu) |
PP-T20, ABS |
Undercut dalam → plat penjalur / pengangkat bersudut; kadang-kadang dibentuk sebagai kepingan sisipan yang berasingan kemudian dipasang |
|
Tempat letak tangan Pintu / Bezel Suis / Gril Pembesar Suara (Subpemasangan) |
ABS, PC+ABS (piano hitam atau matte) |
Zon pengilat cermin S136 untuk kilauan tinggi; slaid kecil untuk potongan bezel; kadangkala 2K overmolding dengan TPE lembut |
|
Substrat Panel Pintu Terlampau Sentuhan Lembut (2K) |
Substrat PP + pad lembut TPE/TPO |
Acuan direka untuk plat berputar atau suntikan berurutan; penutupan berdaftar untuk zon bahan lembut |
Pelari Panas Gerbang Injap Berjujukan (SVG).— YUDO / SYNVENTIVE / Mold-Master — 6–10 titis dengan berperingkat buka/tutup untuk menolak garisan kimpalan ke bebibir belakang tersembunyi/tulang rusuk dalam, mengekalkan rupa permukaan A berbutir.
Berbilang Pengangkat Hidraulik & Blok Ejektor Bersudut— 4–8+ pengangkat untuk poket peta potongan bawah & tempat letak tangan; spring nitrogen pada pengangkat besar untuk mengelakkan keletihan; silinder hidraulik mini untuk potongan bezel suis jika diperlukan.
Pampasan Pengecutan untuk PP-Talc & ABS/PC+ABS— Pengecutan PP-T20 ~0.8–1.3%(MD)/1.0–1.5%(TD); ABS ~0.4–0.7%; Saiz rongga yang disahkan aliran acuan terutamanya pada panel lebar untuk mengawal ledingan & celah ke cangkerang pintu/tiang A.
Bijian Matte + Zon Sisipan Piano-Hitam / Chrome Pilihan— Rongga VDI 27–36 bijirin kulit/matte (Teknologi Acuan / YS) terukir terus pada 718H/2738HH; S136 (HRC 48–52) sisipan pengilat cermin untuk jalur hiasan berkilat tinggi — garisan perpisahan berpartisi dengan jelas.
Penyejukan Dalam Zon untuk Kawalan Ledingan— Penyekat Ø8–12mm + buih + sisipan BeCu berhampiran kepala klip tebal & pelekap tempat letak tangan; 4–6 litar air terpencil (ΔT ≤ 3–4℃) merentasi zon kiri/tengah/kanan.
1+1 Pilihan Rongga Cermin (L+R untuk Panel Pintu Simetri)— Pelari panas seimbang atau pelari sejuk bercabang Y; untuk panel gaya asimetri biasanya rongga tunggal (L & R dipetik sebagai pasangan sepadan).
Pintu Kapal Selam Tersembunyi di Muka Belakang / Rusuk Dalam— Sisa pintu tersembunyi sepenuhnya dari permukaan A; cold runner jarang kecuali proto — hot drop diutamakan.
Permulaan Projek & Semakan DFM— Menganalisis ketebalan dinding (jenis 2.5–3.5mm), sudut draf setiap butiran (≥1.5° untuk VDI 30+), gangguan lejang pengangkat untuk poket peta & tempat letak tangan, kebolehlaksanaan pintu & lontar; cadangkan penambahbaikan untuk mengelakkan garisan sink/kimpal pada permukaan A.
Simulasi Aliran Acuan (Aliran Acuan)— Corak isian, kedudukan garisan kimpalan (ditolak ke belakang/bebibir), daya pengapit, keseragaman penyejukan & ramalan magnitud meledingkan untuk panel PP-Talc lebar.
Kelulusan Reka Bentuk Acuan 3D— Pemasangan penuh dengan susun atur penyejukan (litar berzon), pengimbangan pelari panas SVG, perincian pengangkat/slaid 4–8+ dengan animasi gangguan, tekstur & takrif zon pengilat cermin.
Pemesinan Ketepatan— CNC berkelajuan tinggi format besar kasar/penamat, penggerudian lubang dalam untuk penyejukan, Sodick/Charmilles EDM untuk slot pengangkat halus & ukiran tekstur; Pengilat cermin S136 & goresan bijian VDI.
Percubaan & Pembetulan T1— Dijalankan pada mesin dalaman; membekalkan video percubaan + laporan dimensi CMM + bahagian sampel untuk kelulusan; semak kesesuaian poket peta & penglibatan klip.
Pembungkusan & Penghantaran Akhir— Sarung tugas berat bebas pengasapan, manual pengendalian acuan, senarai alat ganti (spring pengangkat, pin ejektor, pengedap), rawatan haba & sijil keluli.
Pengalaman Acuan Dalaman Automotif— Panel Pintu, fender, Panel Pintu, konsol tengah & acuan panel pintu dibina secara dalaman dengan CNC 5 paksi format besar & gerudi lubang dalam
Laporan DFM & Moldflow dalaman— Kenal pasti risiko pengisian/meledingkan/sinki & optimumkan sebelum pemotongan keluli; sahkan jurang/siram ke shell & tiang pintu
SVG Hot Runner & Multi-Lifter Kepakaran— Penyepaduan YUDO/SYNVENTIVE/Acuan-Induk; pengangkat nitrogen-spring; reka bentuk blok ejektor bersudut
QC Tegas & Kemajuan Telus— Gambar pemesinan mingguan, pemeriksaan CMM, kelulusan sampel T1 sebelum penghantaran
Pengalaman Eksport— Acuan dihantar ke Eropah, Amerika Utara, Amerika Selatan, Asia Tenggara
Waranti Acuan 1 Tahun + Bekalan Alat Ganti (mata air pengangkat, pengedap, pin)
S: Adakah anda membuat kedua-dua acuan panel pintu depan dan belakang — dan bolehkah kiri & kanan menjadi rongga cermin 1+1?
A: Ya. Kami mereka bentuk acuan L/R rongga tunggal (biasa untuk panel gaya asimetri) dan acuan rongga cermin 1+1 untuk reka bentuk simetri untuk menggandakan output setiap tangkapan. Depan & belakang disebut secara berasingan kerana ia berbeza dari segi saiz & set ciri.
S: Apakah sistem pelari panas yang anda cadangkan untuk acuan panel pintu?
J: Pelari panas sequential valve gate (SVG) dengan 6–10 titisan (YUDO/SYNVENTIVE/Mold-Master) amat disyorkan — ia membolehkan anda mengisi peringkat untuk menolak garisan kimpalan ke kawasan yang tidak kelihatan, kritikal untuk kualiti permukaan A berbutir.
S: Bolehkah anda mencapai bijirin matte DAN gloss tinggi hitam piano dalam satu acuan?
A: Ya. Kami menggunakan sisipan pengilat cermin S136 (SPI A1/A2) untuk zon hiasan berkilat tinggi dan rongga bertekstur 718H/2738HH (VDI 27–36) untuk panel utama matte, dengan pemisahan yang jelas antara zon.
S: Apa yang anda perlukan untuk sebut harga?
A: Model bahagian 3D (STP/IGS/X_T), bahan sasaran (PP-T20/T30 / ABS dll.), volum tahunan / keutamaan peronggaan (1×1 atau 1+1), data plat mesin suntikan anda, tekstur permukaan & spesifikasi zon berkilat tinggi jika ada.
Hantar model 3D panel pintu anda (STEP/IGS/X_T) dan keperluan projek. ZHONGYUE MOLD akan menyediakan laporan DFM percuma + ringkasan aliran acuan + sebut harga rasmi dalam masa 24–48 jam bekerja.
