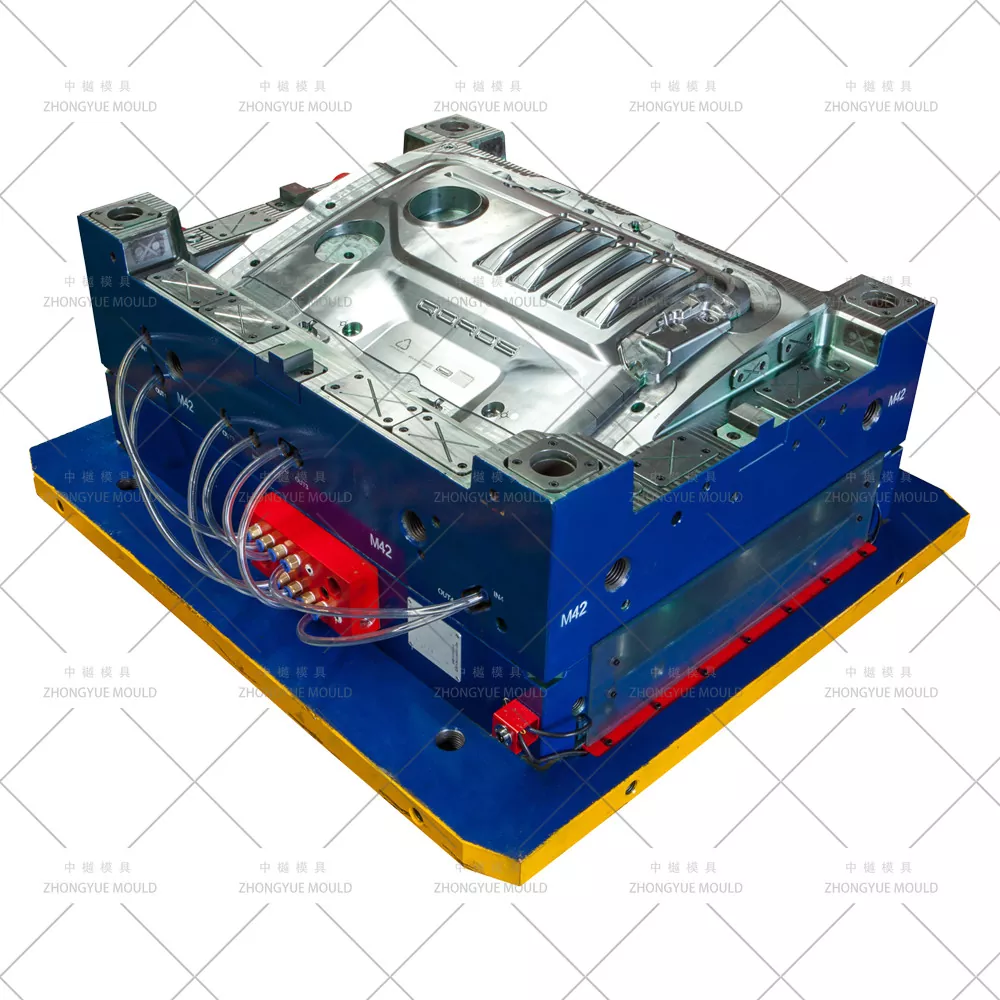

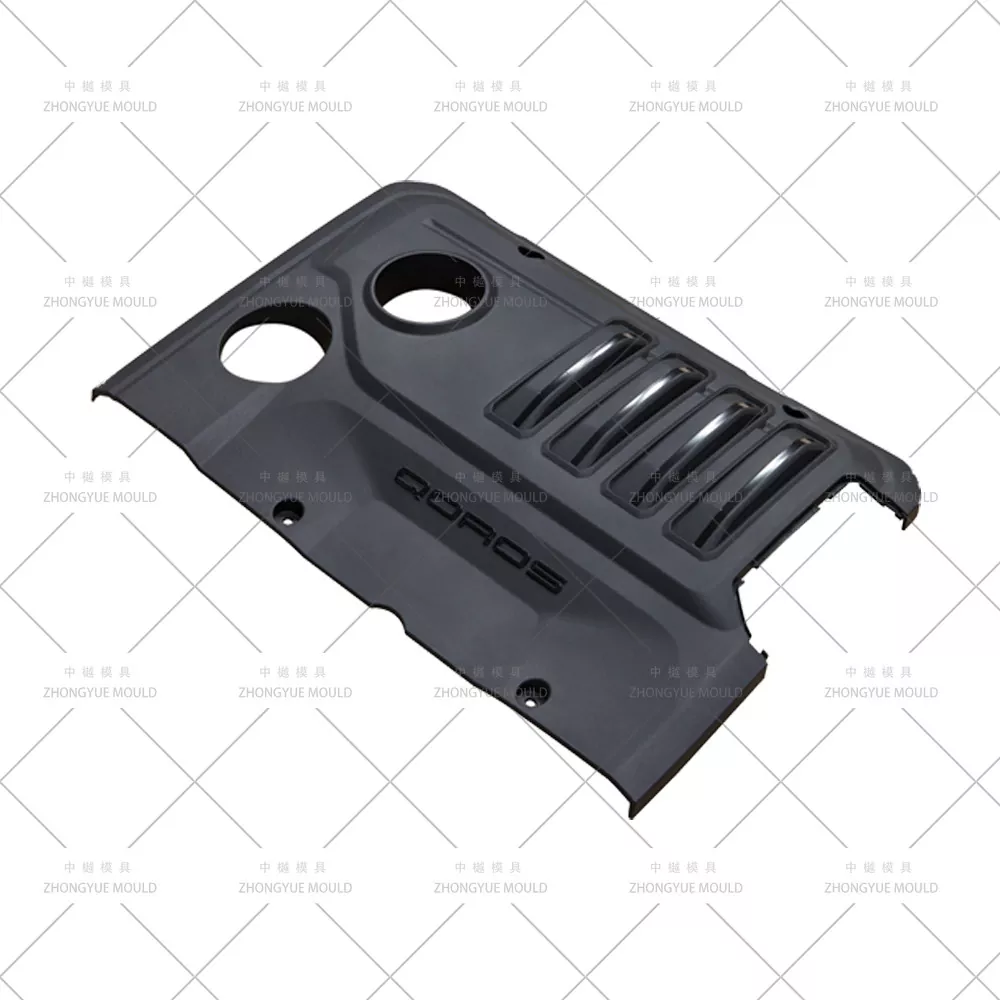

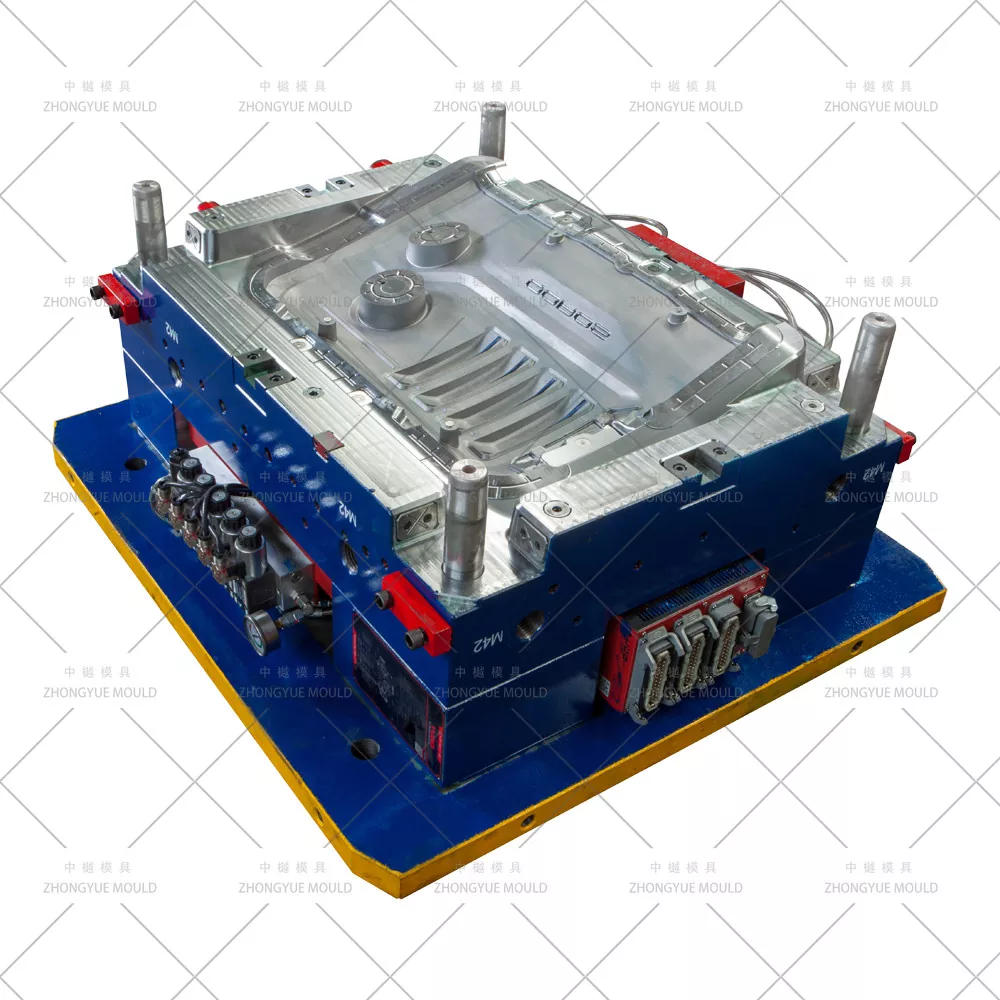

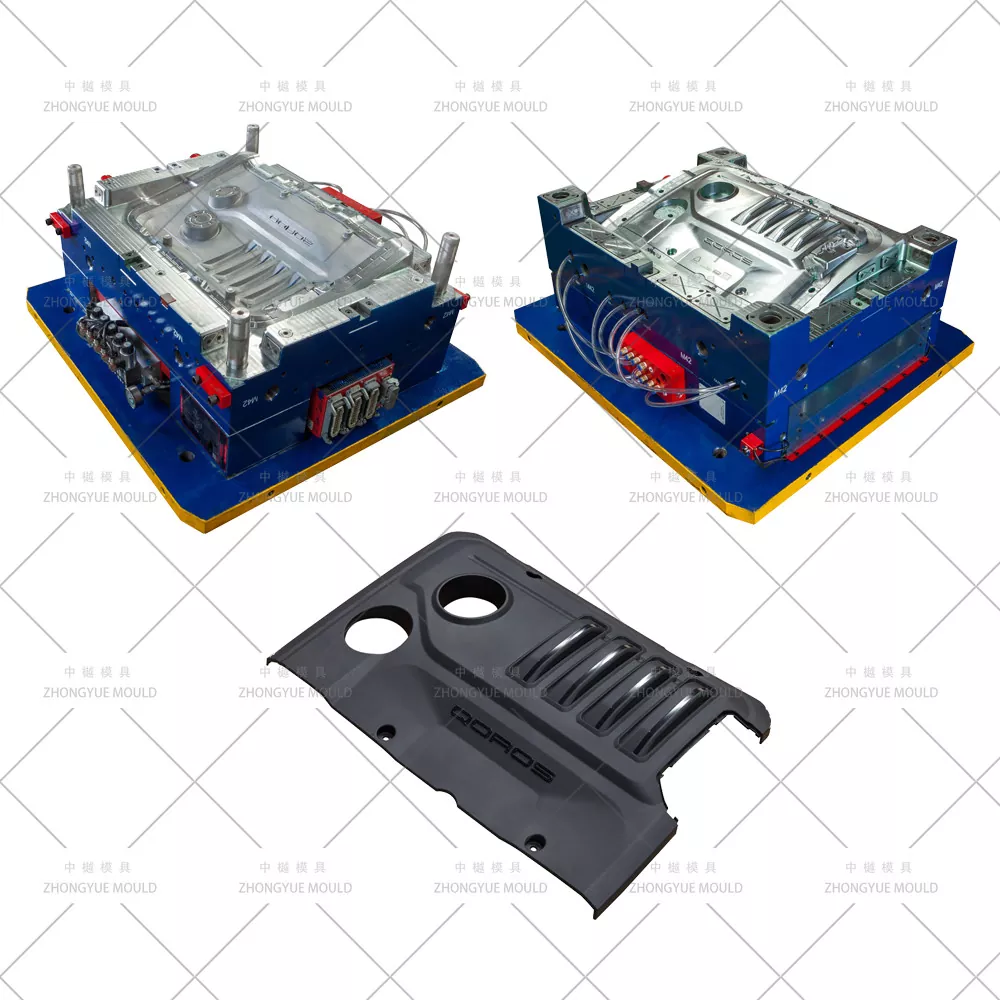

ZHONGYUE MOLD ialah pengilang acuan suntikan profesional Cina yang membekalkan Acuan Penutup Enjin Automotif / Perisai Petak Enjin Plastik & Penutup Hiasan kepada pembekal dan OEM bahagian auto Peringkat-1 global. Kenderaan moden menggantikan kain kafan enjin logam dengan penutup enjin plastik ringan dan tahan haba yang diacu dalam PA66+GF30 (nilon bertetulang gentian kaca) atau PP-T20/T30 (polipropilena diisi mineral/talc) — acuan kami direka bentuk untuk plastik kejuruteraan suhu tinggi ini dengan sistem penyejukan, penyejukan, pembentuk, dan penyepit injap yang dioptimumkan. klip, dan struktur tulang rusuk yang melembapkan bunyi.
Sama ada anda memerlukan penutup kecantikan enjin atas, perisai enjin akustik atau dulang penebat bawah hud, kami menyediakan semakan DFM penuh dan simulasi Moldflow sebelum pemotongan keluli.
|
item |
Spesifikasi / Pilihan |
|
|
Nama Acuan |
Penutup Enjin Automotif / Acuan Suntikan Plastik Perisai Enjin |
|
|
Rongga & Keluli Teras |
718H (HRC 33–38), 2738HH, pilihan nitrid H13 (gelangsar/sisipan bos) atau S136 (zon pengilat tinggi) |
|
|
Asas Acuan |
LKM / DME / HASCO / Reka bentuk asas format besar yang direka sendiri |
|
|
rongga |
Biasanya rongga tunggal (1×1); rongga berkembar mungkin untuk penutup tambahan kecil |
|
|
Sistem Pelari |
Pelari panas — 3–10 titisan pintu injap berjujukan (YUDO / SYNVENTIVE / Mould-Master) |
|
|
Jenis Pintu |
Kipas / tepi / pintu pinpoint pada muka yang tidak kelihatan; SVG dikawal |
|
|
Ejection |
Pin ejektor + blok ejektor / plat penjalur; antara muka bawa keluar robot |
|
|
Menyejukkan |
Penyekat Ø8–12mm, gelembung, sisipan BeCu, litar terpencil (ΔT alur masuk ≤3℃) |
|
|
Slaid / Pengangkat |
Silinder hidraulik atau gelongsor pin panduan bersudut untuk ceruk klip & potongan |
|
|
Kemasan Permukaan |
Pengilat SPI A/B + tekstur VDI 27/30/36 atau butiran kulit tersuai |
|
|
Kehidupan acuan |
≥500,000 tangkapan (718H); ≥800,000–1,000,000 tangkapan (H13/S136 nitrided) |
|
|
Bahan Pengacuan yang Disyorkan |
PA66+GF25–35%, PP-T20/T30, PPA (panas tinggi), bersandarkan buih PUR pilihan |
|
|
Perisian Reka Bentuk |
UG NX, CATIA, Pro/E, SolidWorks, Moldflow |
|
|
Kawalan Toleransi |
±0.02–0.05 mm (bergantung pada ciri) |
|
|
Masa Utama |
45–65 hari selepas kelulusan reka bentuk acuan 3D |
|
|
Bahan acuan |
Kekerasan |
Kehidupan acuan |
|
P20 |
HRC 28-33 |
>300,000 tembakan |
|
718 |
HRC 33-36 |
>500,000 tembakan |
|
H13 |
HRC >43 |
>800,000 tembakan |
|
2344 |
HRC >48 |
>800,000 tembakan |
|
S136 |
HRC 48-52 |
>1,000,000 tembakan |
Jadikan projek Acuan Penutup Enjin Plastik anda yang seterusnya menjadi cerah!
|
Jenis Bahagian |
Fungsi |
Fokus Reka Bentuk Acuan |
|
Kecantikan Enjin Atas / Penutup Hiasan |
Penutup ruang enjin estetik dengan timbul logo, selalunya kemasan matte/bertekstur |
Tekstur permukaan kelas-B, pagar tersembunyi, garis kimpalan minimum pada muka yang boleh dilihat |
|
Akustik Enjin / Perisai Bunyi (Atas atau Bawah) |
Pengurangan bunyi + perlindungan percikan kecil |
Tulang rusuk dalam untuk kekakuan, dinding seragam, isian seimbang untuk mengelakkan tenggelam di bahagian belakang |
|
Tali Pinggang Masa / Penutup Cam (Plastik) |
Kedap terhadap kabus minyak, rintangan suhu tinggi |
Toleransi kerataan yang ketat, tetulang bos bolt, kadang-kadang alur gasket getah |
|
Penutup Motor / Inverter Kenderaan Tenaga Baharu (EV). |
Kepungan ringan, rusuk pelesapan haba |
Saluran penyejukan yang dioptimumkan berhampiran bahagian tebal, kemungkinan penyediaan acuan sisipan |
|
Penutup Bawah Tudung Bantu / Perisai Haba (Plastik) |
Lindungi komponen daripada haba sinaran |
Komp pengecutan bahan. untuk kandungan GF tinggi, slaid/sisipkan untuk potongan |
Pelari Panas Gerbang Injap Berjujukan (SVG).— YUDO / SYNVENTIVE / Mold-Master; mengawal urutan mengisi untuk menolak garisan kimpalan ke kawasan yang tidak kelihatan dan mengurangkan tanda aliran pada permukaan bertekstur.
Pengoptimuman Plastik Bertetulang (PA66+GF30 / PP-TD20–30)— Bersaiz rongga dengan pampasan pengecutan yang tepat (PA66+GF ~0.3–0.6%; PP-TD ~0.8–1.2%); acuan dikeraskan untuk haus gentian kaca yang kasar pada bahagian yang bergerak (slaid, ejector).
Penyejukan Dalam & Seragam Berhampiran Rusuk / Bos— Sisipan penyekat, buih dan BeCu berhampiran dengan bos pelekap tebal untuk mengawal lesingan dan masa kitaran (biasa 45–70s).
Keserasian Tekstur Permukaan— Pengilat Rongga SPI B1/A2 dengan bijirin kulit/matte VDI 27–36 (berteknologi Acuan, corak YS) terukir terus pada rongga; ukiran / sisipan logo tersedia.
Potongan Lebuh Kompleks & Ciri Pemasangan— Slaid hidraulik atau pin bersudut untuk ceruk klip sisi, pengangkat untuk potongan bawah dalaman, blok ejektor diindeks untuk panel rata yang besar.
Permulaan Projek & Semakan DFM— Periksa draf, keseragaman ketebalan dinding, reka bentuk bos/gusset, kebolehlaksanaan pintu & lontar; cadangkan penambahbaikan untuk mengurangkan sink/meleding.
Simulasi Aliran Acuan (Aliran Acuan)— Ramalkan corak isian, lokasi talian kimpalan, daya pengapit, keseragaman penyejukan & masa kitaran untuk PA66+GF atau PP-TD.
Kelulusan Reka Bentuk Acuan 3D— Pemasangan penuh dengan susun atur penyejukan, pengimbangan pelari panas SVG, perincian slaid/pengangkat, strategi pengudaraan.
Pemesinan Ketepatan— CNC berkelajuan tinggi kasar/penamat, penggerudian lubang dalam untuk penyejukan, cermin EDM untuk butiran halus & ukiran tekstur.
Percubaan & Pembetulan T1— Dijalankan pada mesin dalaman; membekalkan video percubaan + laporan dimensi CMM + bahagian sampel untuk kelulusan.
Pembungkusan & Penghantaran Akhir— Sarung bebas pengasapan, manual pengendalian acuan, senarai alat ganti, sijil rawatan haba.
Pengalaman Acuan Automotif— Rekod prestasi terbukti dalam penutup enjin, bampar, dalam & acuan auto luaran
Laporan DFM & Moldflow Percuma— Kenal pasti risiko pengisian/sinki/meleding sebelum pemotongan keluli
Integrasi Pelari Panas SVG berjenama— YUDO / SYNVENTIVE / Mold-Master dengan sokongan penalaan
QC Tegas & Kemajuan Telus— Foto pemesinan mingguan, pemeriksaan CMM, kelulusan sampel T1
Sedia Eksport— Acuan dihantar ke Eropah, Amerika Utara, Amerika Selatan, Asia Tenggara
Waranti Acuan 1 Tahun + Bekalan Alat Ganti
S: Apakah bahan plastik yang anda cadangkan untuk penutup enjin?
J: Kebanyakan kereta penumpang menggunakan PA66+GF25–35% untuk rintangan haba tinggi (berterusan 120–140℃) dan ketegaran. Aplikasi yang lebih sensitif kos menggunakan PP-T20/T30 (talc/diisi mineral). Kami mengimbangi dimensi rongga acuan setiap pengecutan bahan.
S: Bolehkah anda membentuk kedua-dua penutup enjin dan alas/perisai yang sepadan dalam projek yang sama?
A: Ya. Kami biasanya mereka bentuk acuan berasingan untuk penutup hiasan atas dan perisai akustik bawah, dan juga boleh memasang klip/bezel aksesori kecil.
S: Apakah sistem hot runner yang terbaik untuk acuan penutup enjin?
J: Pelari panas sequential valve gate (SVG) sangat disyorkan — ia membantu mengawal garisan kimpalan pada permukaan yang boleh dilihat bertekstur dan membolehkan pengisian seimbang panel dinding nipis yang besar.
S: Apa yang anda perlukan untuk sebut harga?
A: Model bahagian 3D (STP/IGS/X_T), bahan sasaran, volum tahunan / keutamaan peronggaan, data plat mesin suntikan anda, spesifikasi tekstur permukaan jika ada.
Hantar model 3D penutup enjin anda (STEP/IGS/X_T) dan keperluan projek. ZHONGYUE MOLD akan menyediakan laporan DFM percuma + ringkasan aliran acuan + sebut harga rasmi dalam masa 24–48 jam bekerja.
