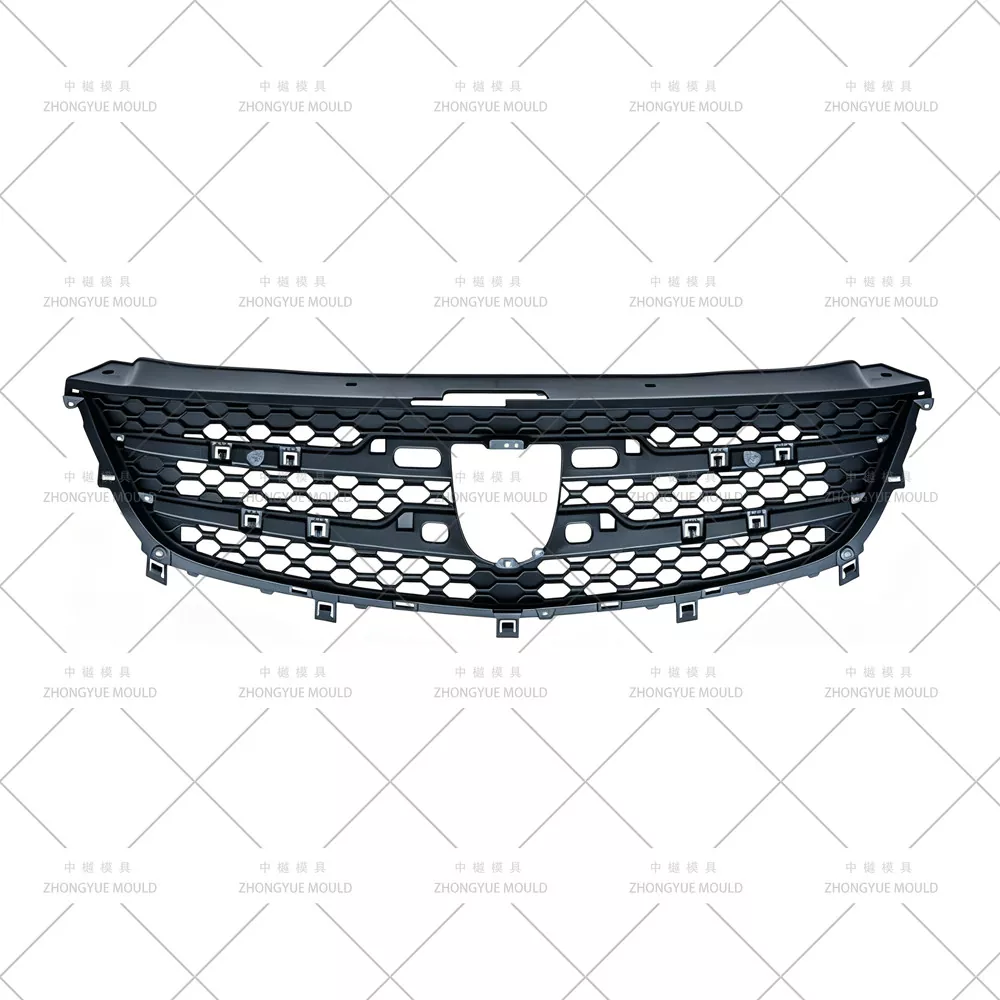

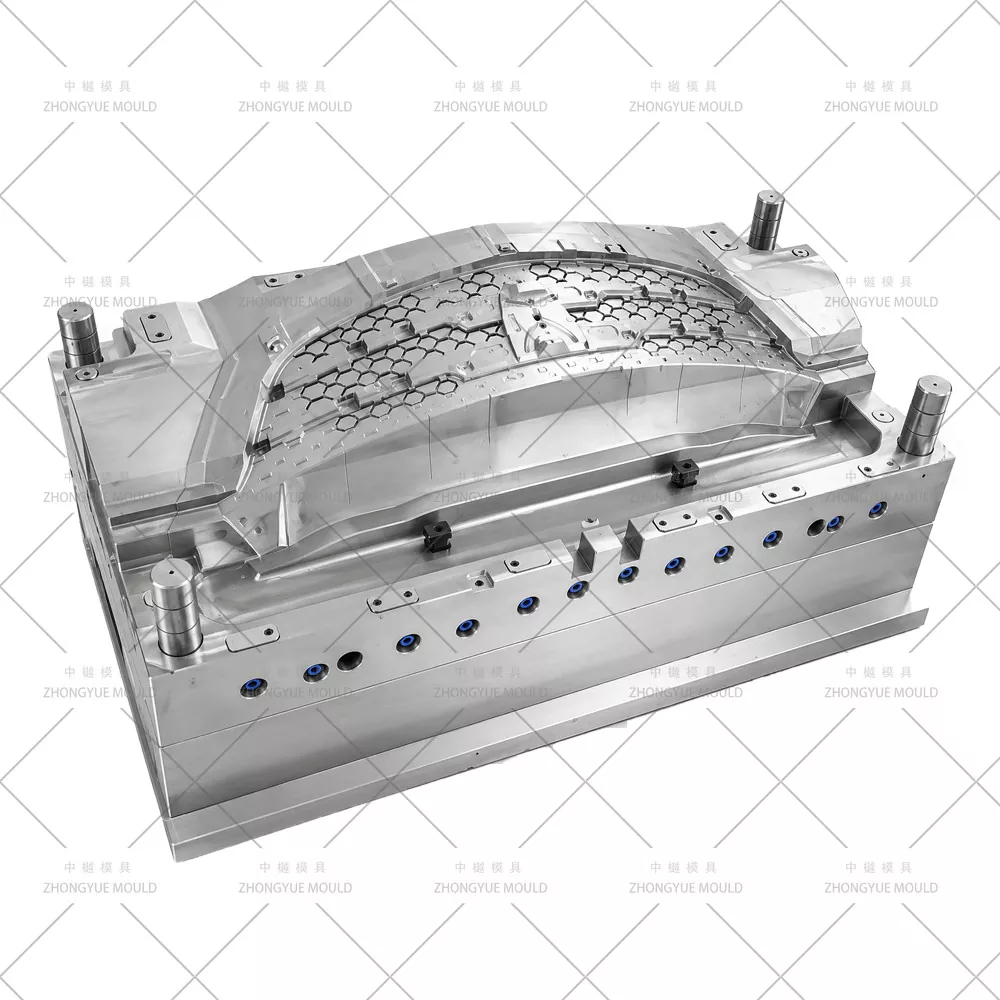

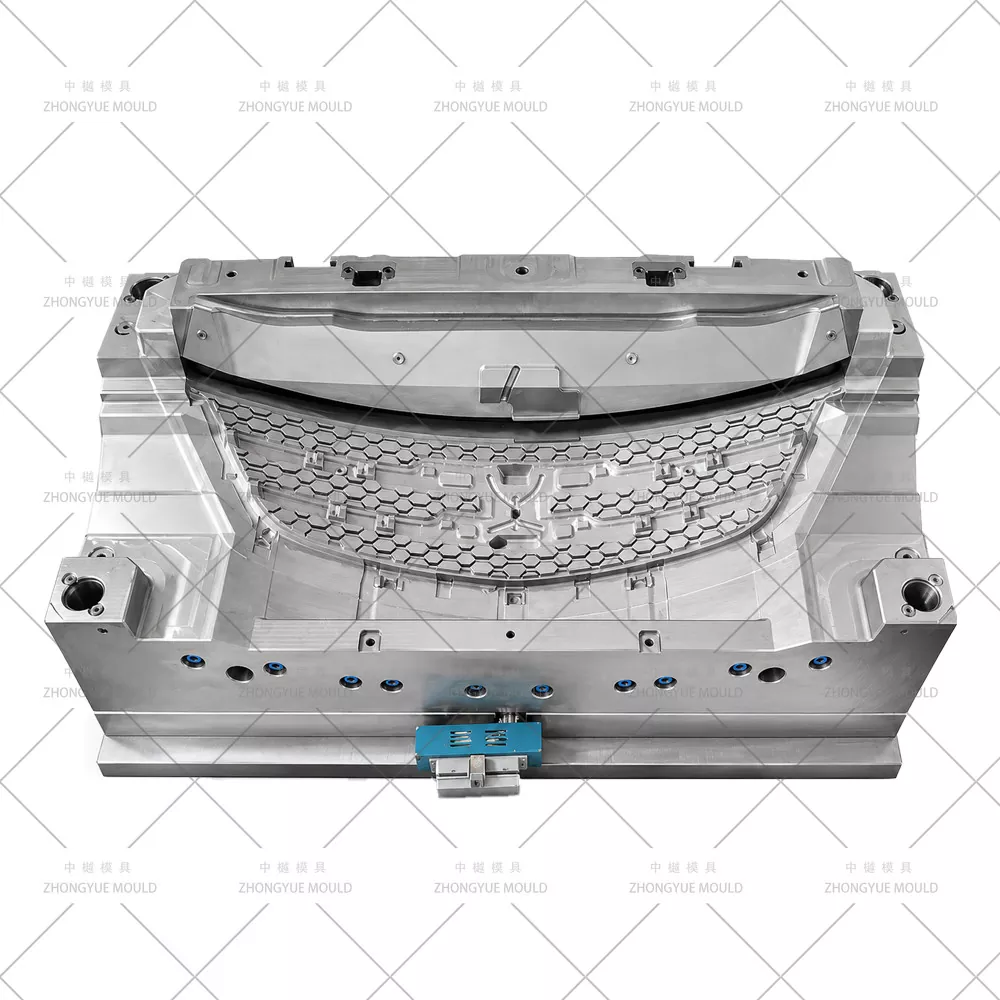

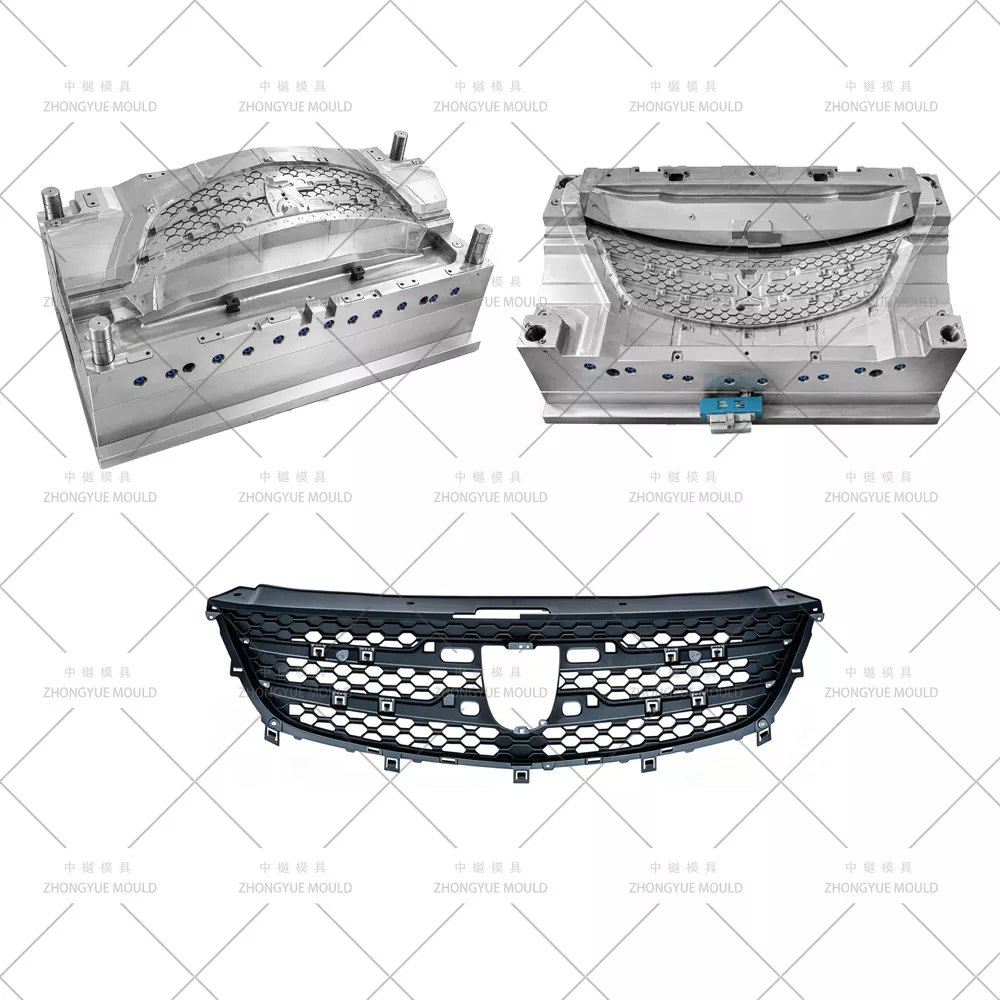

ZHONGYUE MOLD ialah pengilang acuan suntikan profesional Cina yang membekalkan Acuan Gril Automotif / Acuan Suntikan Gril Radiator Hadapan Kereta Plastik (Acuan Gril Depan Auto) kepada pembekal dan OEM alat ganti kereta Peringkat-1 global. Jeriji hadapan adalah kedua-dua tandatangan jenama dan pelindung pengambilan udara berfungsi — kebanyakannya diacu dalam ABS, ASA (UV-stabil), atau PC/ABS untuk ketahanan luaran, dengan bingkai atas/luar bersalut krom (memerlukan rongga pengilat cermin) dan grid hitam matte/bertekstur (rongga butiran VDI). Acuan gril kami menampilkan pembongkaran berbilang gelangsar untuk corak sarang lebah/grid (5–12+ slaid), pelari panas sequential valve gate (SVG) untuk meminimumkan garisan kimpalan pada permukaan A yang boleh dilihat, perincian sisipan logo dan pembentukan bos klip yang tepat untuk pemasangan snap-fit ke bampar hadapan dan lampu depan.
Daripada jeriji buah pinggang/bar mendatar gaya jenama mewah, jeriji jejari luar jalan yang lasak, kepada sisipan gril tambahan yang lebih rendah, kami menyediakan semakan penuh DFM dan simulasi Moldflow sebelum pemotongan keluli.
|
item |
Spesifikasi / Pilihan |
|
|
Nama Acuan |
Gril Radiator Depan Automotif / Acuan Suntikan Plastik Grill Depan Kereta |
|
|
Rongga & Keluli Teras |
Bingkai rongga: S136 (HRC 48–52) untuk zon pengilat cermin + 718H(33–38) atau 2738HH untuk grid bertekstur; Teras: 718H / 2738HH; Slaid: H13(2344 ESR) nitrid |
|
|
Asas Acuan |
LKM / DME / HASCO / Reka bentuk sendiri (sesuai untuk penekan 650T–1800T bergantung pada saiz gril) |
|
|
rongga |
Rongga tunggal (1×1) untuk jeriji utama; 1+1 / 2+2 untuk sisipan gril bampar bawah |
|
|
Sistem Pelari |
Pelari panas — 4–10 titisan pintu injap berjujukan (YUDO / SYNVENTIVE / Mould-Master); pelari sejuk pilihan untuk proto |
|
|
Jenis Pintu |
Pintu dasar laut pada bebibir/belakang dalam; pintu kipas; hot drop direct gating |
|
|
Ejection |
Pin ejektor + blok ejektor / bar penjalur; antara muka bawa keluar robot |
|
|
Menyejukkan |
Penyekat Ø8–12mm, buih, sisipan BeCu berhampiran bos lambang tebal & tab pelekap, litar berbilang |
|
|
Slaid / Pengangkat |
5–12+ gelongsor bersudut / pengangkat untuk pembongkaran grid/sarang lebah; silinder hidraulik mini pilihan |
|
|
Kemasan Permukaan |
Zon S136: pengilat cermin SPI A1/A2; Zon 718H/2738: VDI 27–36 bijirin matte / tekstur MT; sisipan ukiran logo |
|
|
Kehidupan acuan |
≥500,000 tangkapan (rongga 718H + slaid H13); ≥800,000–1,000,000 tangkapan (H13/S136 nitrided penuh) |
|
|
Bahan Pengacuan yang Disyorkan |
ABS (pengecutan ~0.4–0.7%), ASA (stabil UV, pengecutan ~0.5–0.7%), PC+ABS (haba tinggi), PP+EPDM-T20 (sisipan bawah) |
|
|
Perisian Reka Bentuk |
UG NX, CATIA, Pro/E, SolidWorks, Moldflow |
|
|
Kawalan Toleransi |
±0.05 mm am; ±0.1 mm pada pic pelekap klip; kontur perimeter ±0.3 mm untuk dipadankan dengan bumper/lampu depan |
|
|
Masa Utama |
50–70 hari selepas kelulusan reka bentuk acuan 3D (pelbagai gelangsar menambah kerumitan) |
|
|
Bahan acuan |
Kekerasan |
Kehidupan acuan |
|
P20 |
HRC 28-33 |
>300,000 tembakan |
|
718 |
HRC 33-36 |
>500,000 tembakan |
|
H13 |
HRC >43 |
>800,000 tembakan |
|
2344 |
HRC >48 |
>800,000 tembakan |
|
S136 |
HRC 48-52 |
>1,000,000 tembakan |
Jadikan projek Acuan Grill Automotif Plastik anda yang seterusnya menjadi cerah!
|
Jenis Bahagian |
Bahan Biasa |
Fokus Reka Bentuk Acuan |
|
Gril Radiator Depan Utama (Kereta Mewah / Penumpang) |
ABS, ASA (UV-stabil), PC+ABS |
Pengilat cermin bingkai Chrome(SPI A1/A2)+bijirin VDI grid; multi-slider untuk sarang lebah; Pelari panas SVG; rehat lambang |
|
Gril Luar Jalan Jala / Honeycomb (SUV / Pickup) |
ABS/ASA hitam dengan butir VDI 30–42 yang berat |
Grid dalam — slaid berbilang sudut atau teras boleh lipat; lentingan teguh; pintu kecil tersembunyi pada bebibir belakang |
|
Gril Bersalut Chrome Surround / Lingkaran Luar Sahaja |
ABS (cetakan bersalut krom) |
Rongga pengilat ultra tinggi S136(HRC48-52); saksi garis perpisahan minimum; selalunya acuan keluarga dengan jeriji utama atau berasingan |
|
Gril Bampar Bawah / Sisipan Gril Lampu Kabus |
PP+EPDM-T20 atau ABS hitam matte |
Geometri yang lebih mudah; kadangkala 1+1 atau 2+2 berbilang rongga; klip bos penekanan penyejukan |
|
Pengatup Gril Aktif (AGS) Persekitaran / Perumahan |
PA66+GF atau PBT (struktur) |
Toleransi kebosanan yang ketat; kadang-kadang acuan untuk bilah AGS + perumah分开制作 |
Grid Berbilang Gelangsar / Pecahan Honeycomb— 5–12+ gelongsor bersudut atau pengangkat untuk membentuk bar mendatar/menegak & jejaring heksagon; sudut gelongsor & lejang dioptimumkan untuk mengelakkan gangguan; gelongsor H13 atau SKD61 nitrided untuk rintangan haus terhadap potongan bawah bar nipis.
Sistem Hot Runner Gate Injap Berjujukan (SVG).— YUDO / SYNVENTIVE / Mold-Master; pengisian berperingkat menolak garisan kimpalan ke muka bebibir/belakang tersembunyi; mengelakkan tanda aliran pada permukaan yang boleh dilihat bertekstur atau bersalut krom.
Kemasan Dwi Permukaan dalam Satu Acuan— Zon bingkai Chrome: Pengilat cermin S136 (SPI A1/A2); zon grid: bijirin kulit/matte VDI 27–36 (Teknologi Acuan, YS) terukir terus pada rongga; sisipan logo boleh tukar untuk lambang jenama.
Pampasan Pengecutan untuk ABS/ASA— Pengecutan ABS ~0.4–0.7%; ASA serupa ~0.5–0.7%; Saiz rongga yang disahkan aliran acuan terutamanya pada elemen bar panjang yang terdedah kepada lencongan.
Kapal Selam / Pintu Tepi Tersembunyi pada Wajah Tidak Kelihatan— Sisa pintu tersembunyi pada bebibir belakang atau bos dalam; pilihan pelari sejuk untuk volum rendah selepas pasaran; hot drop direct gating di mana berkenaan.
1+1 Pilihan Rongga Cermin (L+R untuk Jeriji Bawah/Sisipkan Simetri)— Reka bentuk pelari/hot-drop seimbang; gril atas utama biasanya rongga tunggal kerana reka bentuk asimetri/khusus jenama.
Permulaan Projek & Semakan DFM— Menganalisis ketebalan bar grid (biasanya 2.0–3.5mm), sudut draf pada sudut slaid, bingkai krom lwn garis pemisah grid, kebolehlaksanaan pintu & lontar; cadangkan penambahbaikan untuk mengelakkan garisan kimpalan & tanda sinki.
Simulasi Aliran Acuan (Aliran Acuan)— Corak isian, kedudukan garisan kimpalan (ditolak ke bebibir/belakang tersembunyi), daya pengapit, keseragaman penyejukan & ramalan meledingkan untuk elemen bar panjang.
Kelulusan Reka Bentuk Acuan 3D— Pemasangan penuh dengan susun atur penyejukan, pengimbangan pelari panas SVG, perincian berbilang gelangsar/pengangkat dengan pemeriksaan gangguan, zon tekstur & takrifan zon pengilat cermin.
Pemesinan Ketepatan— CNC berkelajuan tinggi kasar/penamat, penggerudian lubang dalam untuk penyejukan, Sodick/Charmilles EDM untuk butiran grid halus & ukiran tekstur; pengisaran cara gelongsor.
Percubaan & Pembetulan T1— Dijalankan pada mesin dalaman; membekalkan video percubaan + laporan dimensi CMM + bahagian sampel untuk kelulusan.
Pembungkusan & Penghantaran Akhir— Sarung bebas pengasapan, manual pengendalian acuan, senarai alat ganti (spring slaid tambahan, pin ejektor), rawatan haba & sijil keluli.
Pengalaman Acuan Luar Automotif— Acuan bampar, fender, gril & trim dibina sendiri dengan CNC berkeupayaan 5 paksi format besar
Laporan DFM & Moldflow dalaman— Kenal pasti risiko pengisian/meledingkan/sinki & optimumkan sebelum pemotongan keluli; semak gap/flush fit dengan bumper & headlamp
Kepakaran Pelari Panas Berbilang Gelangsar & SVG— Pembongkaran grid sarang lebah, pelari panas berjenama (YUDO/SYNVENTIVE/Mold-Master) dengan sokongan penalaan
QC Tegas & Kemajuan Telus— Gambar pemesinan mingguan, pemeriksaan CMM, kelulusan sampel T1 sebelum penghantaran
Pengalaman Eksport— Acuan dihantar ke Eropah, Amerika Utara, Amerika Selatan, Asia Tenggara
Waranti Acuan 1 Tahun + Bekalan Alat Ganti (slaid, spring, pin)
S: Bolehkah anda membuat kedua-dua gril atas utama dan sisipan gril bampar bawah — mungkin sebagai acuan keluarga?
J: Jeriji asimetri utama biasanya rongga tunggal. Sisipan bawah atau jeriji kabus — jika saiz/kitaran serupa — boleh direka bentuk sebagai acuan 1+1 atau keluarga (2+2 rongga). Kami menasihati berdasarkan volum tahunan anda dan saiz akhbar.
S: Apakah pelari panas yang anda cadangkan untuk acuan gril?
J: Pelari panas sequential valve gate (SVG) amat disyorkan untuk jeriji ABS/ASA — ia membolehkan anda mengawal jujukan isian untuk menolak garisan kimpalan ke kawasan yang tidak kelihatan dan mengurangkan tanda aliran, terutamanya penting untuk permukaan bertekstur atau bersalut krom.
S: Bolehkah anda mencapai pengilat cermin untuk bingkai bersalut krom DAN bijirin matte untuk grid dalam satu acuan?
A: Ya. Kami menggunakan rongga digilap S136 untuk zon bingkai krom (SPI A1/A2) dan rongga bertekstur 718H/2738HH untuk grid (VDI 27–36 atau corak Mould-Tech), dengan garis perpisahan yang jelas antara zon.
S: Apa yang anda perlukan untuk sebut harga?
A: Model bahagian 3D (STP/IGS/X_T), bahan sasaran (ABS / ASA / PC+ABS), volum tahunan / keutamaan peronggaan, data plat mesin suntikan anda, spesifikasi kemasan permukaan (cermin / standard butiran / keperluan logo).
Hantar model 3D jeriji anda (STEP/IGS/X_T) dan keperluan projek. ZHONGYUE MOLD akan menyediakan laporan DFM percuma + ringkasan aliran acuan + sebut harga rasmi dalam masa 24–48 jam bekerja.
