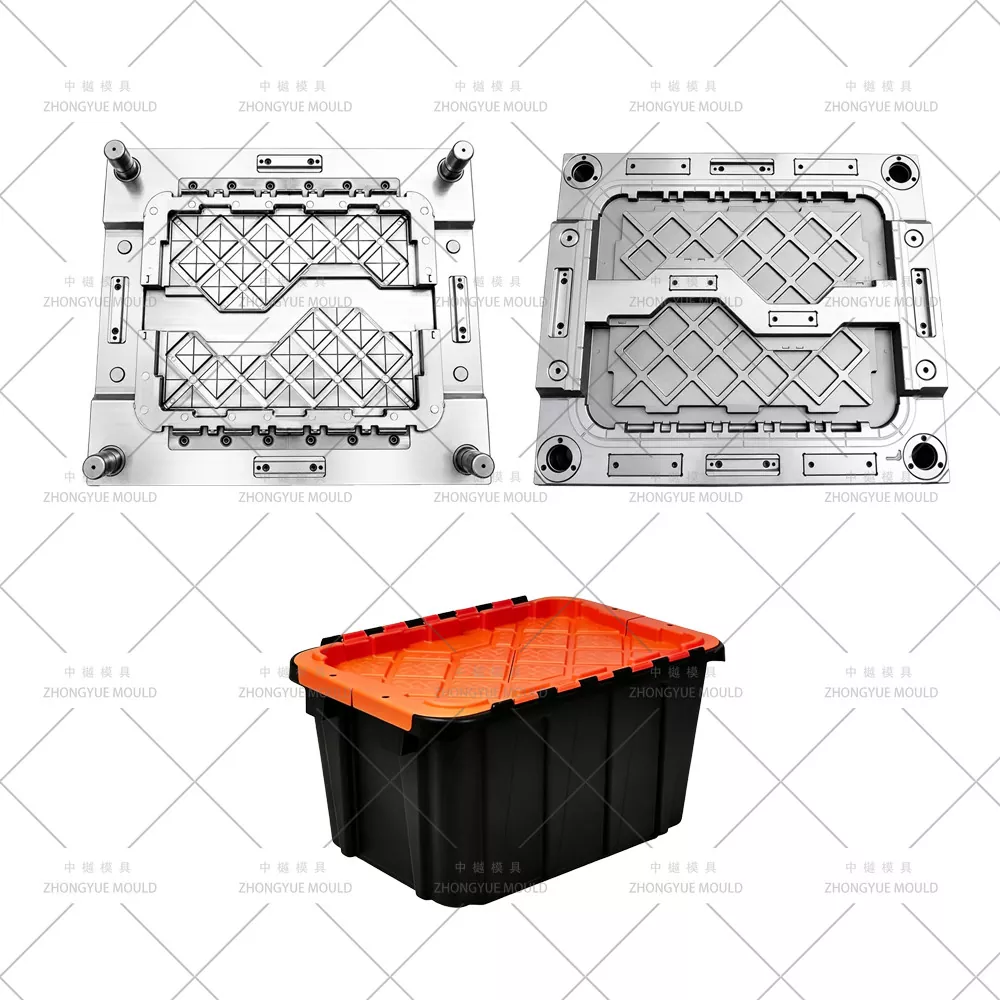

Kotak Penyimpanan Boleh Bersarang Bertindan dengan Acuan Tudung Dipasang

Kotak Penyimpanan Boleh Ditindan Bersarang dengan Acuan Tudung Terlampir – Sisipkan Pertukaran Bekas Tudung Terlampir Euro / Pengeluar Acuan Suntikan Tote Nestable

ZHONGYUE MOLD ialah pengilang acuan suntikan profesional China yang membekalkan Kotak Penyimpanan Boleh Bersarang Bersarang dengan Acuan Tudung Terlampir / Masukkan Tote Nestable Pertukaran dengan Penutup Engsel PP Bersepadu (Jejak Euro 400×300mm & 600×400mm – 21L / 46L / 46L / 56L / 67L) kepada pembekal logistik global pengedar farmaseutikal, dan operasi bilik belakang pasar raya.

Berbeza dengan acuan satu spesifikasi standard, Sistem Acuan Insert Exchange kami menggunakan satu asas acuan biasa (S50C / LKM / DME tugas berat) dengan rongga boleh tukar & sisipan teras untuk 21L (400×300×260mm, ~1.6kg PP) dan 46L/56L (600, × 40.5.6kg) dan 46L/56L (600, × 400.6kg). Ini menjimatkan ~30–40% pada program berbilang saiz — anda membeli satu asas + dua set sisipan dan bukannya dua acuan lengkap. Semua varian menampilkan engsel hidup PP integral (web 0.25–0.4mm, penyejukan sederhana berzon BeCu untuk mengekalkan hayat lentur-keletihan 50k+ kitaran), tirus bersarang 1.5–3°/sisi (ketinggian bersarang 75–90mm = volum 60–75% disimpan), 4 lubang pemegang label yang jelas diganggu 4 sisi dan lubang kecil bersarang.

Daripada tote bersarang 21L label persendirian dengan penutup bersambung untuk runcit, bekas penutup bersambung 46L/56L Euro untuk pemilihan gudang, kepada tote gred PP anti-mikrob (Ag⁺/ZnO) untuk farmasi/makanan, kami menyediakan DFM penuh meliputi pemeriksaan gangguan bersarang (10-tinggi, ≥2mmbatch analisis aliran rata) permukaan penutup, dan pengudaraan keluli berliang untuk PP anti-mikrob / karbon-tambahan.

Spesifikasi Acuan Kotak Penyimpanan Suntikan Plastik:

Jadikan projek Acuan Kotak Penyimpanan Plastik anda yang seterusnya menjadi cerah!

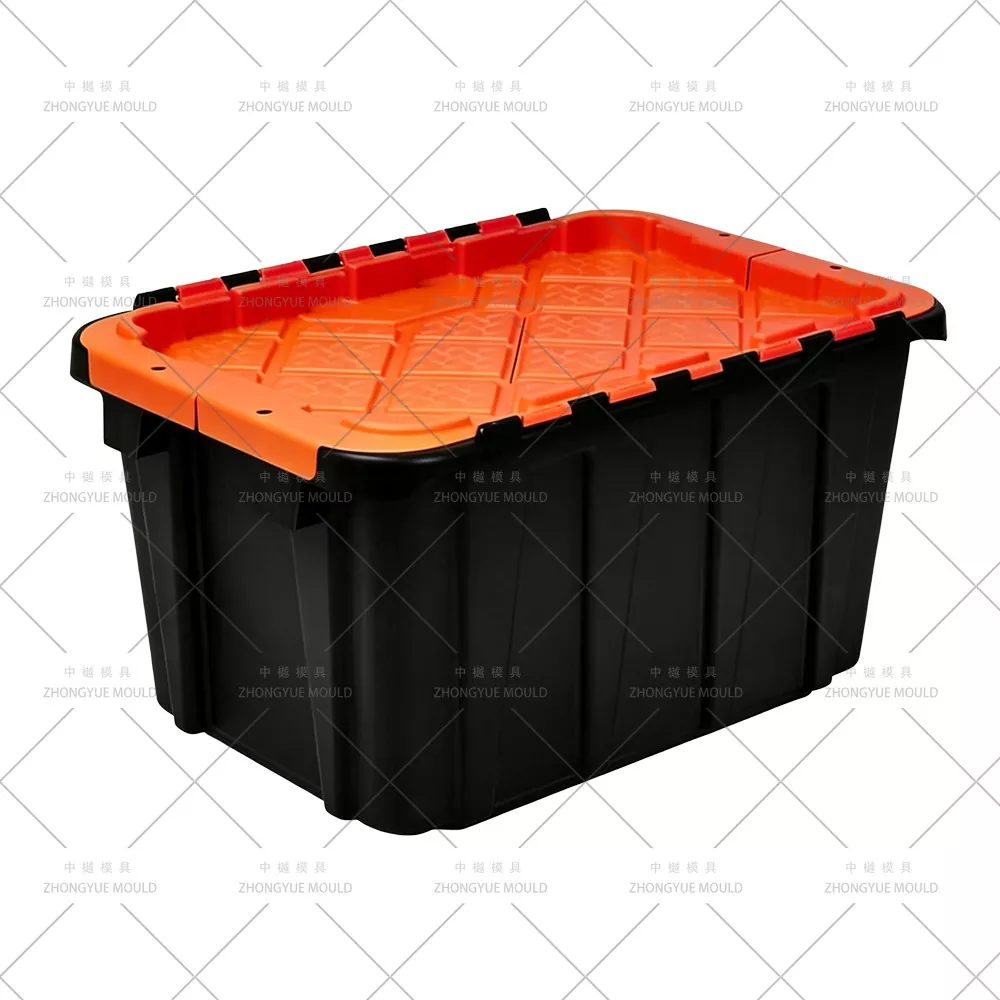

Apakah Itu Kotak Bersusun Bersarang dengan Tudung Berlampirkan (Masukkan Versi Exchange)?

Kotak Boleh Tindanan Bersarang dengan Tudung Berlampirkan ialah bekas acuan suntikan satu keping: badan kotak + "buaya" dwi-flap atau penutup satu kepak + web engsel hidup PP integral — semuanya dalam satu pukulan (rongga 1×1). Versi kami menambah blok sisipan rongga/teras yang boleh ditukar ganti dalam asas acuan induk yang dikongsi supaya anda boleh menghasilkan siri 400×300 (21L) dan 600×400 (46L–67L) dengan menukar sisipan sahaja (penukaran 30–45 minit).

Pengecam utama lwn. artikel sebelumnya:

Masukkan Sistem Acuan Pertukaran— guling biasa, kaset sisipan berpandu terletak dengan pin dowel & dikunci dengan bolt hex; kebolehulangan ±0.05mm.

Serasi Anti-Mikrob / ESD PP— sisipan bolong berliang (keluli tersinter) dalam zon isian terakhir untuk mengelakkan terbakar apabila menjalankan Ag⁺/ZnO atau PP yang dimuatkan karbon.

Perubahan Warna Pantas DFM— pelari seimbang (atau hot-tip setiap sisipan), analisis peneraju aliran memastikan penyebaran pigmen yang sekata; lokasi gerbang dioptimumkan untuk menyembunyikan garis kimpalan/campuran pada bahagian atas penutup yang luas.

Semakan DFM Ujian Tindanan Dinamik— kerataan bebibir atas dijamin ±0.2mm; simulasi 5 tinggi tindanan @ beban berkadar (25kg dinamik / 100kg statik setiap standard Euro ALC — web 3/14) dalam laporan DFM.

Poket RFID / Lekuk Plat Logo Ultrasonik— rongga termasuk poket giling untuk tag RFID masa hadapan di bawah tudung & sisipan timbul/debos logo boleh tukar.

Sisipan Engsel Boleh Diselenggara Medan— Blok zon engsel BeCu diselak dari muka berpisah → gantikan sisipan pengilat engsel yang haus tanpa melucutkan keseluruhan rongga.

Sorotan Kejuruteraan Acuan Utama (Insert Exchange / AM-Ready Nesting ALC)

Sisipkan Reka Bentuk Asas Acuan Pertukaran

Pangkalan induk LKM/DME C-plate + plat sokongan dimesin untuk kaset sisipan berpandu (sisipan rongga & teras) yang terletak dengan pin dowel Ø20–25mm, diapit melalui skru kepala soket. Kebolehulangan diindeks ≤0.03mm. Set pertukaran tersedia: 21L (400×300 jejak) & 46L (600×400 jejak). Petikan sisipan teras lukis dalam 56L/67L pilihan.

Engsel Hidup PP Integral — Penipisan Web & Penyejukan BeCu Sederhana

Jaringan engsel rongga ditipis secara tempatan kepada 0.25–0.4mm (biasa 0.3mm untuk PP MFR 8–12) dengan jejari adunan R0.15–0.25mm, SPI A2/B1 yang digilap. Sisipan BeCu pada zon engsel berjalan ΔT 5–6℃ (aliran sederhana — TIDAK terlalu sejuk!) untuk mengekalkan orientasi molekul PP & daya tahan lipatan (50,000+ kitaran buka/tutup). Sisipan engsel ialah blok bolt-on yang boleh diganti dari muka perpisahan.

Tirus Bersarang & 10-Gangguan Tinggi DFM

Draf dinding sisi 1.5–3°/sisi (ID & OD tirus yang sama untuk memastikan dinding malar apabila bersarang). Kami mensimulasikan 10 kekosongan bersarang dalam 3D → mengesahkan kelegaan minimum ≥2mm (rec. ≥1.5mm) antara dinding bersarang & bos/tulang pangkal. Ketinggian bersarang sasaran: 75–90mm (julat 21L–67L) = pengurangan volum 60–75%.

Pengudaraan PP Anti-Mikrob / ESD (Sisipan Keluli Berliang)

Untuk ESD PP anti-mikrob atau berkarbon Ag⁺/ZnO: sisipan bolong keluli berliang tersinter (liang 10–20μm) pada zon isian terakhir (mahkota penutup & bahu teras dalam) + lubang saluran pemisah 0.01–0.015mm → mengelakkan kesan terbakar daripada zarah aditif. Sisipan bolong boleh diakses dari luar acuan untuk pembersihan/penggantian.

DFM Aliran Masterbatch Warna & Pencegahan Contengan

Gerbang diletakkan pada bebibir dalam penutup atau bebibir dalam atas kotak — sisa tersembunyi dari muka luar; panjang aliran seimbang setiap rongga. Kami menjalankan simulasi pengisi Moldflow + surih pewarna untuk mengesahkan tiada garisan kimpalan/campuran pada permukaan atas penutup yang boleh dilihat; nasihatkan kadar let-down MB (1–2%) & rpm pemulihan skru untuk mengelakkan renjisan/jalur pada flat besar siap satin.

Kerataan Bebibir Atas ±0.2mm & Pemeriksaan Keterlibatan Bibir Tindanan

Bebibir atas dimesin kepada kerataan ±0.2mm; ceruk bibir menyusun memasukkan penutup kotak di bawah (apabila bertindan penuh). DFM mengesahkan kedalaman tindanan-bibir berbanding datum penutup untuk mengelakkan goyang pada tindanan muatan 5-tinggi bagi setiap rujukan Euro ALC (beban statik 100kg, 25kg dinamik — web 3/14).

Tamper-Eyelet & 4-Sisi Label Recess

Dibentuk dalam Ø4–5mm melalui lubang (lubang) untuk pengedap keselamatan pakai buang; plak label 80×40mm tersembunyi (4 sisi, draf ≥2°, fillet R0.5mm) untuk label pelekat/cetak skrin — tiada caj perkakas tambahan melainkan saiz tersuai.

Sub-Ger Tersembunyi pada Bebibir Dalam Atas Tudung/Bx

Ø1.2–1.8mm gunting pintu dasar laut bersih pada bebibir dalam yang tidak kelihatan; JANGAN PERNAH masuk melalui web engsel (orientasi lemah & risiko terbakar). Cawangan Y pelari sejuk setiap sisipan atau hujung panas (YUDO/SYNVENTIVE 1-tip) pilihan.

Jejari Bawah BeCu + Penyejuk Sekat Tengah

Teras: penyekat Ø10–12mm; Jejari bawah rongga: sisipan BeCu; Zon engsel: sisipan BeCu berasingan dengan ΔT sederhana. 2–3 litar terpencil; ΔT masuk–alur keluar ≤4℃ (teras), 5–6℃ (zon engsel OK).

Aplikasi ALC Bersarang Insert-Exchange (21L & 46L/56L/67L)

Proses Pengilangan & Pengesahan Kami (Masukkan Acuan ALC Bersarang Pertukaran)

Nesting + MB Flow + AM-Vent DFM Review — Analisis dinding (1.8–2.8mm), web engsel 0.25–0.4mm w/ jejari, tirus bersarang 1.5–3°/sisi, warna-MB let-down & lokasi pagar untuk mengelakkan garisan kimpalan atas penutup. Simulasikan gangguan sarang 10-tinggi (kelegaan ≥2mm) & aliran isian dengan kesan pewarna. Untuk AM/ESD PP: nyatakan lokasi bolong berliang. Laporan DFM percuma.

Pemesinan Kaset Tapak Induk & Sisipan — Rongga kasar/penamat CNC & sisipan teras hingga ±0.02mm; sisipan engsel BeCu yang sesuai dengan tangan dengan pemeriksaan hubungan terma; mesin label-ceruk plak & tamper-ielets; sisipan bolong berliang dipasang & diuji aliran dengan udara.

Perhimpunan & Percubaan T1 (Kedua-dua Set Sisipan) — Jalankan pada mesin dalaman dengan PP tertentu (MFR mengikut spesifikasi anda). Menghasilkan sampel daripada sisipan 21L & 46L (masa pertukaran direkodkan). Semak: ujian lipatan engsel (matlamat manual/mech 50k+), ketinggian bersarang (sasaran ≤80mm untuk 46L), kerataan bebibir atas ±0.2mm, kualiti sisa pintu. Bekalkan video percubaan + sampel + laporan CMM.

Pembetulan & Kelulusan Akhir — Laraskan aliran / bolong penyejukan jika perlu; pangkalan induk kapal + masukkan kaset dalam bekas bebas pengasapan berlabel berasingan dengan manual acuan, alat ganti (pin ejektor, avail sisipan engsel BeCu. sebagai alat ganti bolong yang boleh habis digunakan).

Sokongan Selepas Jualan — Waranti 1 Tahun (bukan buatan manusia), alat ganti percuma, panduan jauh untuk prosedur penukaran sisipan & penggantian BeCu/bolong.

Mengapa Memilih ACUAN ZHONGYUE untuk Acuan ALC Bersarang Insert Exchange Anda?

Masukkan Exchange & Multi-Size Euro ALC Experience — Kami telah membina acuan asas biasa untuk tote bersarang 21L(400×300)+46L(600×400) dengan kaset rongga/teras boleh tukar — menjimatkan 30–40% berbanding dua acuan penuh.

DFM Lanjutan: Gangguan Bersarang + Aliran MB + Perancangan Vent AM/ESD — Kami mensimulasikan sarang 10-tinggi, pencegahan coretan aliran masterbatch warna dan menentukan bolong keluli berliang untuk PP anti-mikrob/diisi karbon sebelum pemotongan keluli.

Sisipan Engsel BeCu Boleh Ganti (Bolt-On dari Muka Berpisah) — Zon pengilat engsel yang haus ditukar dalam beberapa minit tanpa rongga pelucutan; memanjangkan hayat perkhidmatan acuan secara ekonomi.

QC Tegas & Kemajuan Telus — Foto pemesinan mingguan, sampel T1 daripada kedua-dua set sisipan, ujian lipatan engsel & pengesahan ketinggian bersarang sebelum penghantaran.

Pengalaman Eksport — Acuan dihantar ke Eropah (EN 840 footprint-discussion), Amerika Utara & Selatan, SEA, Timur Tengah.

Waranti 1 Tahun + Sisipan Engsel BeCu Ganti / Sisipan Bolong Berliang Tersedia

Soalan Lazim — Kotak Bersarang Bertindan dengan Acuan Penutup (Sisipkan Pertukaran)

S: Apakah itu Sistem Acuan Insert Exchange dan mengapa saya perlu menggunakannya?

A: Satu tapak acuan tugas berat + kaset sisipan rongga/teras yang boleh ditukar untuk saiz yang berbeza (cth., 21L 400×300mm & 46L 600×400mm). Anda membayar untuk satu pangkalan + dua set sisipan dan bukannya dua acuan lengkap — menjimatkan ~30–40% CAPEX. Tukar ganti ~30–45min dengan melonggarkan skru pengapit & menukar sisipan yang terletak pada dowel.

S: Bolehkah anda menjalankan Anti-Mikrob PP (perak/zink ion masterbatch) atau ESD PP?

A: Ya. Bahan tambahan ini boleh menyebabkan kesan terbakar jika tidak dibuang dengan betul. Kami mereka bentuk sisipan bolong keluli berliang tersinter di zon isian terakhir + lubang saluran perpisahan yang lebih dalam → mengelakkan percikan/terbakar. Kami akan perhatikan selang pembersihan bolong dalam manual acuan.

S: Bagaimanakah anda menghalang garisan warna pada permukaan tudung rata yang besar?

J: Kami menjalankan simulasi pengisi Moldflow + surih pewarna mengikut kadar let-down masterbatch warna anda (1–2% jenis). Gate diletakkan pada bebibir dalam (tersembunyi) dengan panjang aliran seimbang; kami mengesahkan tiada garis kimpalan/campuran muncul pada permukaan atas penutup yang boleh dilihat. Nasihat tentang skru rpm & tekanan belakang juga disediakan.

S: Apakah PP MFR yang anda cadangkan untuk hayat engsel terbaik dalam acuan ini?

A: MFR 8–12 g/10min (Copolymer PP) untuk engsel integral — mengekalkan daya tahan lipatan (50,000+ kitaran) tanpa keretakan tegasan putih. MFR 12–18 boleh digunakan tetapi hayat engsel berkurangan; MFR >20 tidak disyorkan untuk zon engsel.

S: Apa yang anda perlukan untuk sebut harga?

A: Lukisan 2D (PDF/DWG) + model 3D (STP/IGS/X_T) bagi SETIAP saiz yang anda inginkan (cth., 21L + 46L) ATAU gambar yang jelas dengan malap (luar/dalaman L×W×H, ketebalan dinding, ketinggian bersarang jika diketahui, spesifikasi web engsel jika ada). Beritahu kami gred PP (MFR), volum tahunan, % warna-MB, dan sama ada versi anti-mikrob/ESD diperlukan.

Minta Sebut Harga untuk Kotak Penyimpanan Boleh Tindan Bersarang Anda dengan Acuan Tudung Berlampirkan (Sistem Pertukaran Sisip)

Hantar lukisan ALC 2D/3D bersarang anda (untuk setiap saiz — cth. 21L 400×300 & 46L 600×400) dan keperluan projek (PP MFR, warna-MB %, anti-mikrob/ESD ya/tidak). ZHONGYUE MOLD akan menyediakan laporan Nesting-Interference + MB-Flow + AM/ESD Vent DFM + sebut harga rasmi dalam masa 24–48 jam bekerja.

Hubungi kami sekarang untuk memulakan projek Insert Exchange Nestable Attached-Lid Container Saiz Euro / Nesting Stackable Tote Suntikan Acuan!
