Kotak Bersarang Bertindan dengan Acuan Tudung Dipasang

Kotak Penyimpanan Boleh Ditindan Bersarang dengan Acuan Tudung Terlampir – Bekas Tudung Terlampir Bersaiz Euro / Pengeluar Acuan Suntikan Tote Nestable

ZHONGYUE MOLD ialah pengeluar acuan suntikan Cina profesional yang membekalkan Nesting Stackable Box dengan Acuan Tudung Terlampir / Tote Nestable PP Satu Keping dengan Tudung Engsel Bersepadu (Bekas Penutup Terlampir Euro, 21L / 46L / 56L / 67L – pembekal global 400×300mm & 0mm) logistik pengedar farmaseutikal, pusat pemenuhan e-dagang dan pengendali gudang 3PL.

Tidak seperti kotak penyimpanan badan berasingan + penutup longgar, produk ini dibentuk dalam SATU tangkapan sebagai satu bahagian plastik: badan kotak, penutup (penutup "buaya" kepak tunggal atau dwi-kepak), dan engsel hidup integral PP nipis (jaring 0.25–0.4mm) yang menyambungkannya. Dinding sisi mempunyai tirus bersarang (1.5–3° setiap sisi) jadi tote kosong bersarang dalam — ketinggian bersarang 75–90mm berbanding ketinggian penuh 220–365mm, menjimatkan 60–75% volum pulangan kosong. Banyak versi termasuk lubang kedap yang jelas diusik, pemegang label 4 sisi dan pegangan tangan ergonomik.

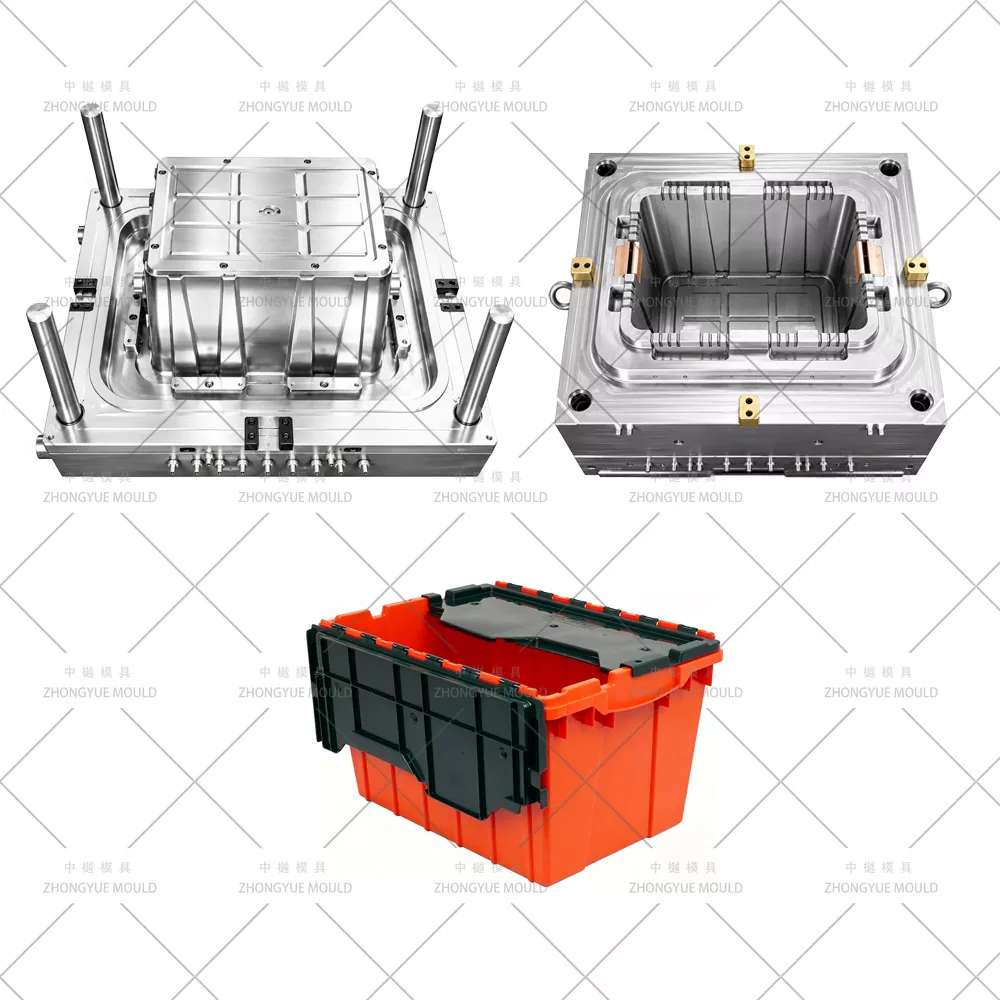

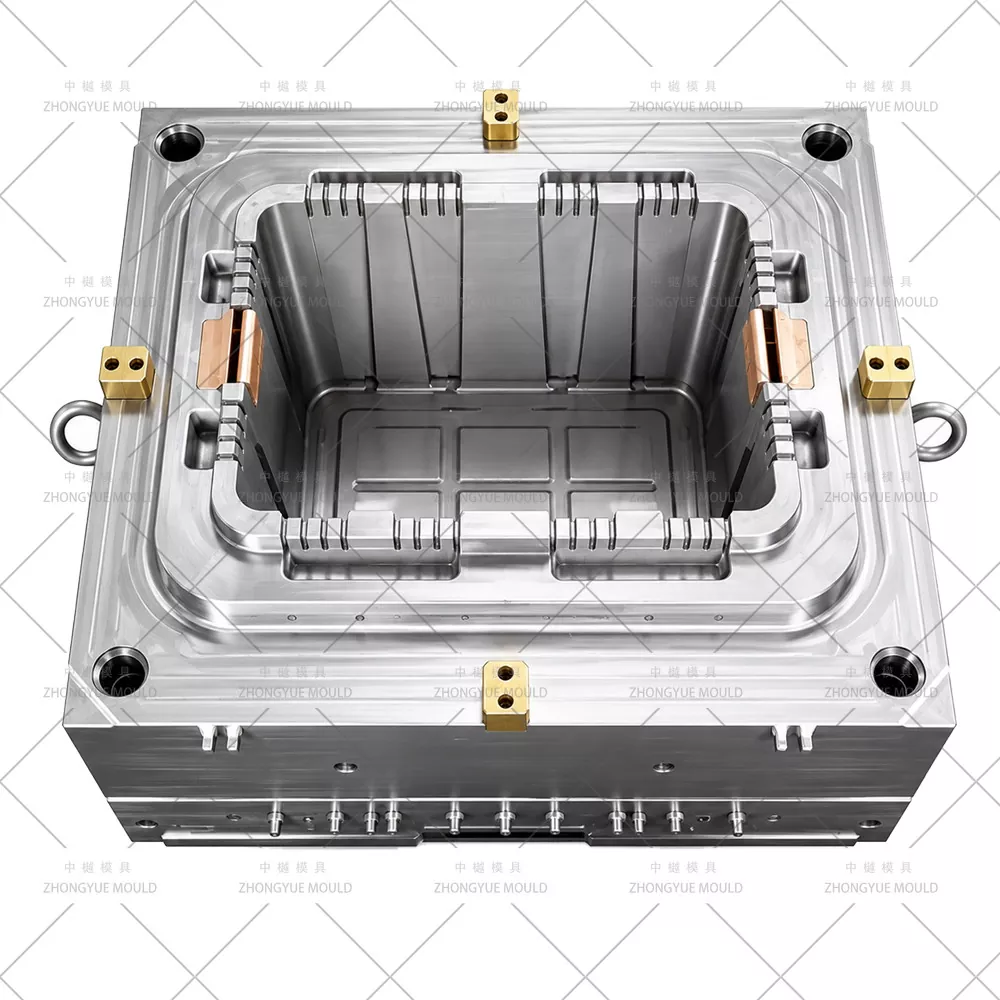

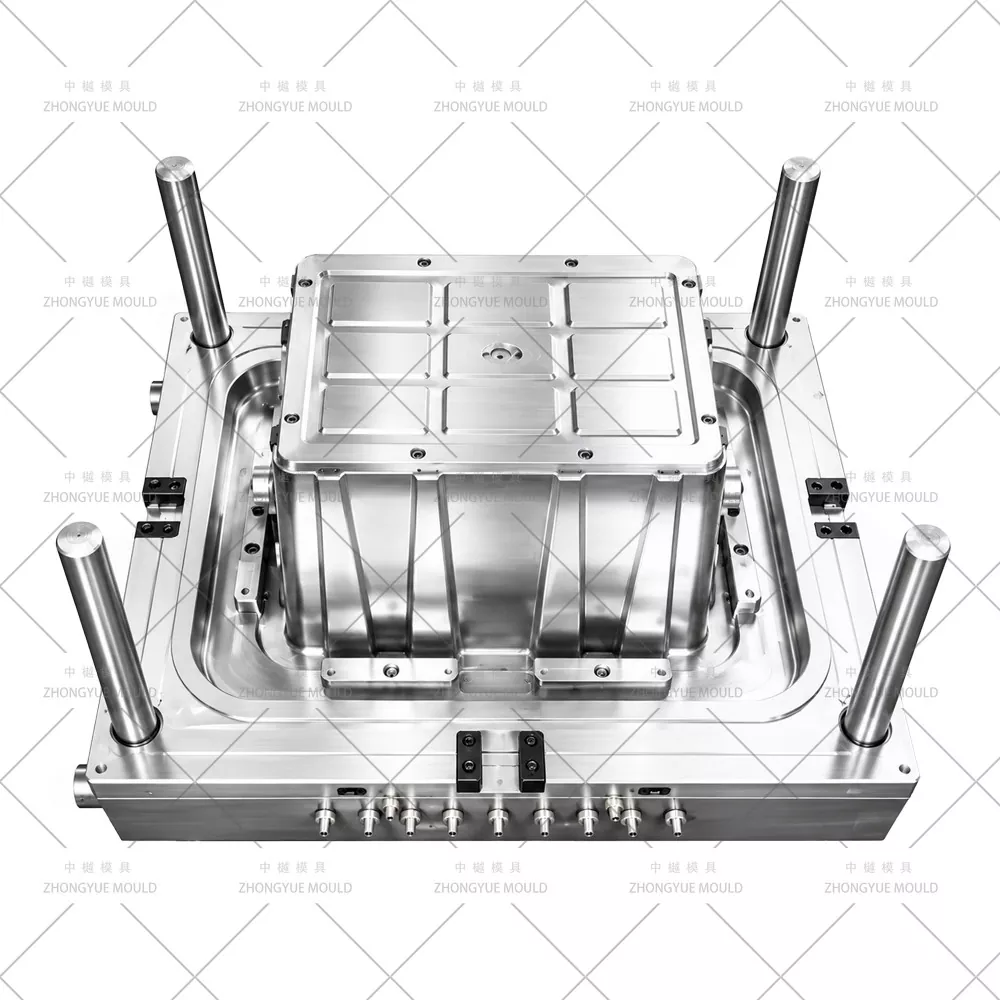

Acuan kami adalah rongga tunggal (1×1) menghasilkan Badan+Tudung+Engsel bersama-sama (acuan penutup ganti 2 rongga berasingan pilihan yang dipetik), dengan penyejukan sisipan BeCu di zon engsel (aliran sederhana untuk memelihara kemuluran PP & hayat engsel), penyekat teras tengah, pintu dasar laut tersembunyi pada bebibir kesahihan dalaman penutup. apabila bersarang 10-tinggi) & susun lip engagement dengan penutup kotak di bawah.

Daripada tote bersarang 21L 400×300mm dengan penutup terpasang, 46L/56L/67L 600×400mm bekas penutup melekat Euro (sedia penghantar bawah rata), kepada penutup dwi-flap buaya dengan tali/slot-strap, kami menyediakan analisis aliran sejuk DFM/ & perang acuan

Spesifikasi Acuan Kotak Penyimpanan Suntikan Plastik:

Jadikan projek Acuan Kotak Penyimpanan Plastik anda yang seterusnya menjadi cerah!

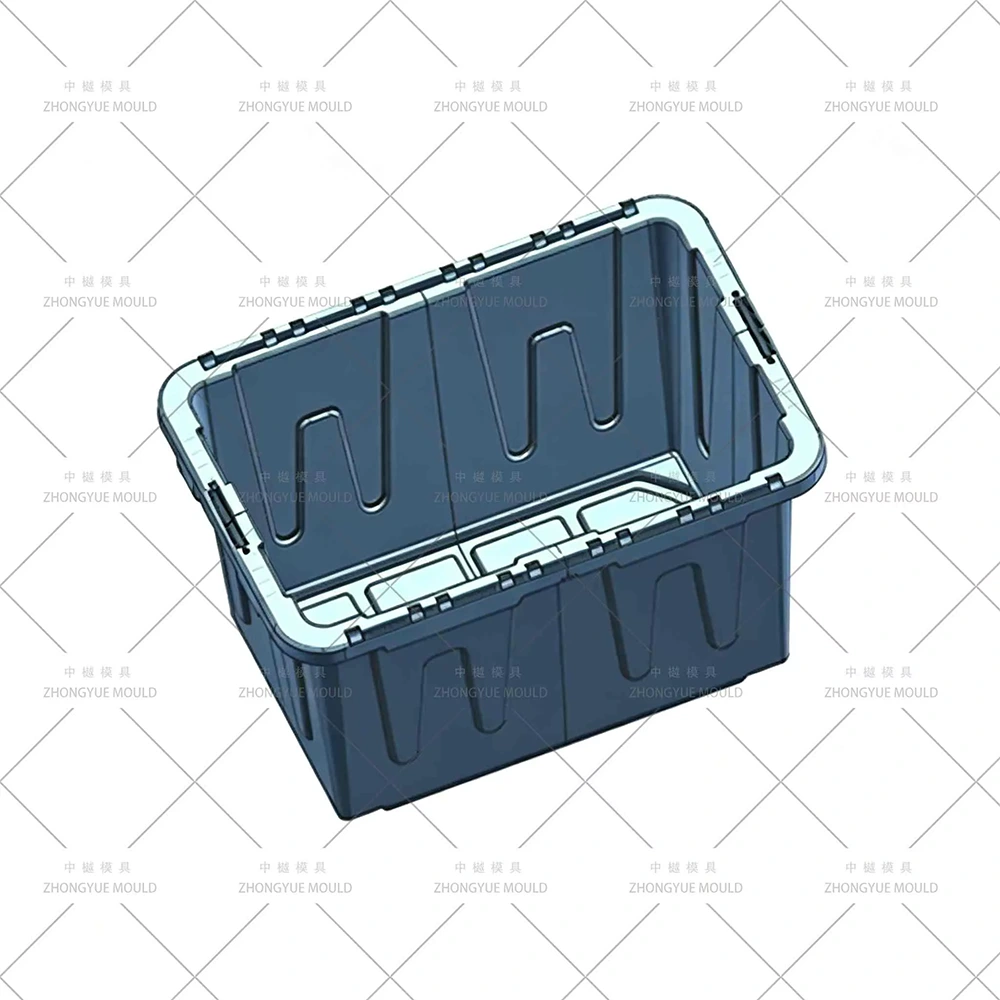

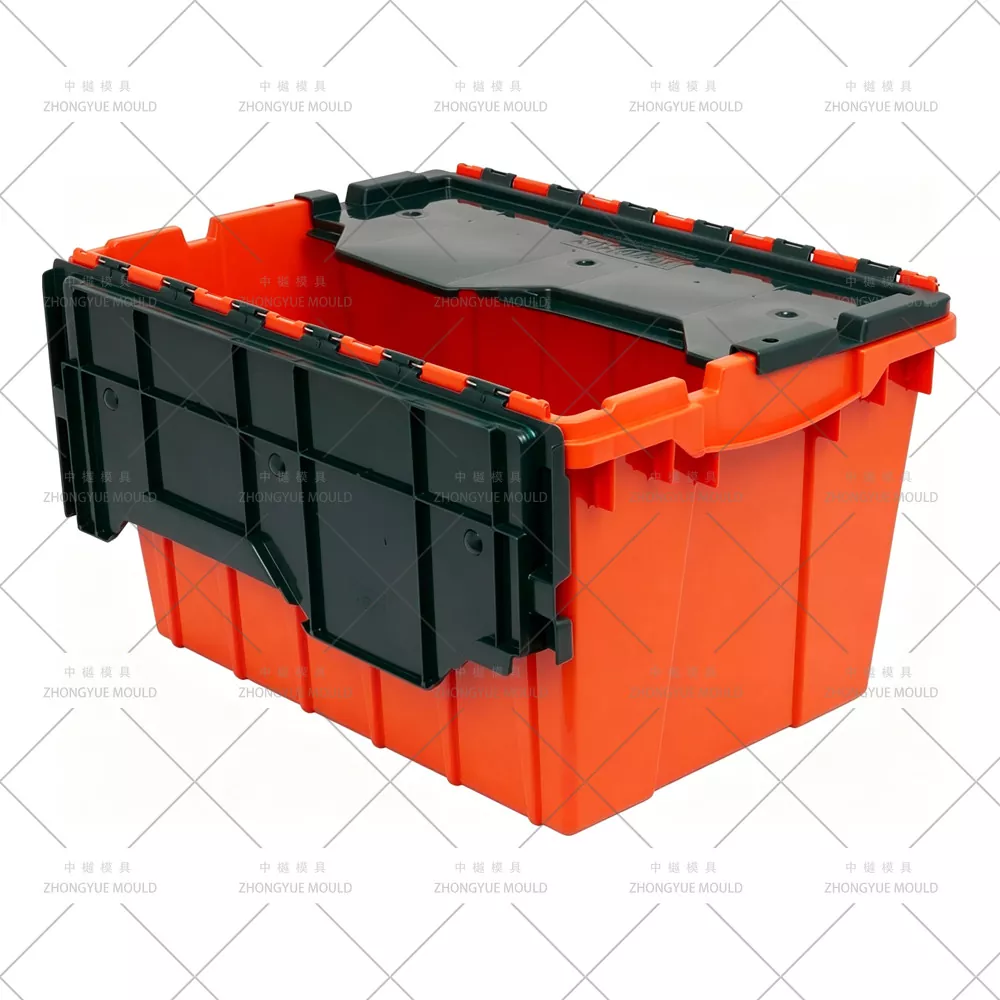

Apakah Kotak Bersusun Bersarang dengan Tudung Berlampirkan?

Kotak Bersusun Bersarang dengan Tudung Terlampir (juga dikenali sebagai Bekas Tudung Terlampir– ALC / Nest & Stack Tote) diacukan suntikan daripada PP dara (MFR 8–12 g/10min untuk jangka hayat keletihan engsel terbaik; MFR 12–18 boleh diterima untuk kawasan bukan engsel) dalam acuan rongga tunggal yang membentuk kotak + penutup + engsel hidup bersepadu secara serentak.

Pengecam utama lwn. artikel sebelumnya:

Tirus Bersarang— dinding sisi tirus dalam & luar (1.5–3°/sisi); kotak kosong meluncur di dalam satu sama lain; ketinggian bersarang biasanya 75–90mm (julat 21L–67L).

Dipasang / Engsel Kamiran— web PP menipis (0.25–0.4mm) digilap & berjejari; bertahan 50,000+ kitaran buka/tutup tanpa retak tegasan putih apabila profil MFR PP & suhu acuan yang betul digunakan.

Keserasian Jejak Euro— 600×400mm (46L–67L) atau 400×300mm (21L) untuk disusun pada palet EU (1200×800mm muat 2×3 sarang); tapak rata untuk perjalanan penghantar/tali pinggang.

Mata Ikan Tamper-Evident + Pemegang Label— lubang acuan untuk pengedap pakai buang & plak label ceruk 4 sisi.

Pukulan Acuan Tunggal = Badan + Tudung + Engsel- tiada penutup longgar untuk hilang; acuan penutup ganti berasingan pilihan yang dipetik.

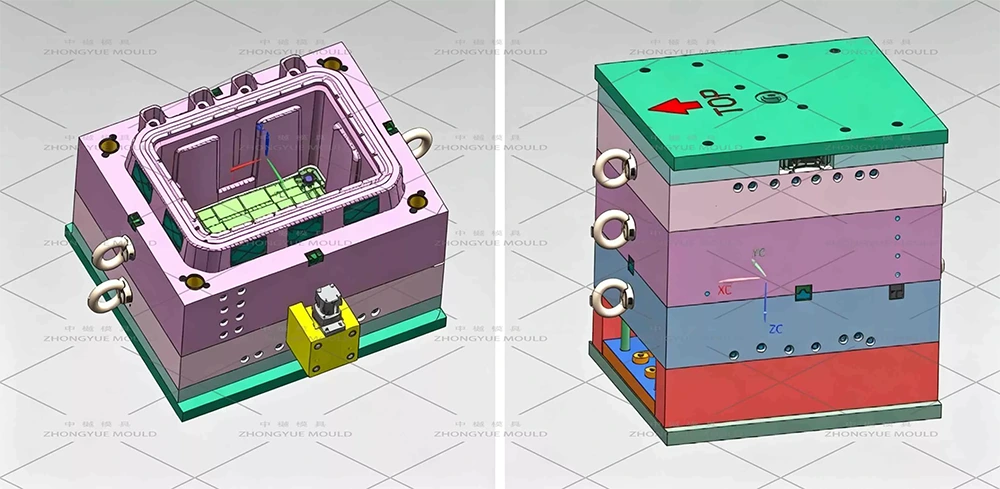

Sorotan Kejuruteraan Acuan Utama (Versi ALC Bersarang)

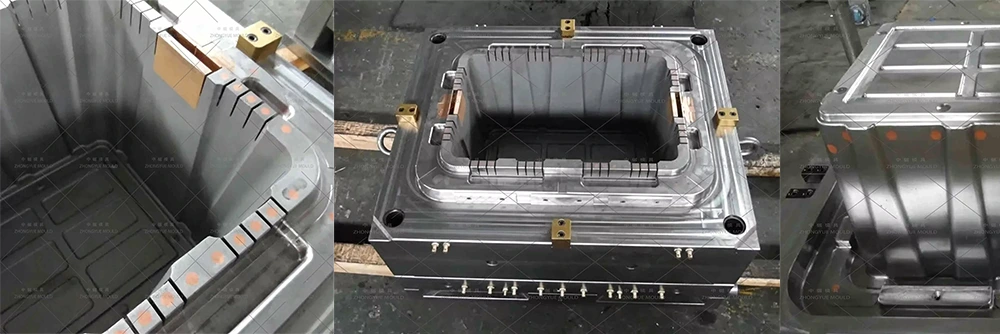

Zon Engsel Hidup Bersepadu — Penipisan Web & Penyejukan Disederhanakan BeCu

Jaringan engsel rongga ditipis secara tempatan kepada 0.25–0.4mm (biasa 0.3mm untuk PP MFR 8–12) dengan jejari campuran R0.15–0.25mm kedua-dua belah, digilap cermin/satin tinggi (SPI A2/B1). Sisipan BeCu pada zon engsel berjalan ΔT 5–6℃ (tidak terlalu sejuk!) untuk mengekalkan orientasi molekul PP & daya tahan lipatan (50k+ kitaran). Penyejukan berlebihan → engsel rapuh; kurang penyejukan → tenggelam pada penutup/kotak berhampiran engsel.

Tirus & Gangguan Bersarang DFM — Simulasi Tindanan Bersarang 3D

Draf dinding sisi 1.5–3°/sisi (ID & OD tirus yang sama untuk memastikan ketebalan dinding malar apabila bersarang). Kami mensimulasikan 10–12 ruang kosong bersarang dalam 3D untuk mengesahkan kelegaan minimum ≥1.5mm (rec. 2mm) antara tonjolan dinding & tapak bersarang (tulang rusuk, bibir susun). Sasaran: ketinggian bersarang ≤80mm (siri 600×400) atau ≤75mm (siri 400×300).

Tudung Buaya (Dual-Flap) atau Reka Bentuk Kepak Tunggal

Penutup dwi-flap ("buaya") bersambung di tengah & melibatkan bibir atas kotak; memerlukan perincian tulang rusuk belah tengah & kadangkala sisipan longgar mini untuk profil selak terpotong — ditandakan dalam pemasangan 3D. Versi kepak tunggal lebih ringkas, gaya acuan yang sama.

Menyusun Lip Engagement DFM

Bebibir atas mempunyai langkan susun ceruk yang menghubungkan penutup atas kotak di bawah apabila disusun penuh. Kami mengesahkan kerataan bibir susun ±0.3mm & dimensi ceruk atas penutup berbanding kotak-bawah-rim dalam DFM.

Sub-Gate Tersembunyi pada Bebibir Dalam Tudung / Bebibir Dalam Atas Kotak

Ø1.2–1.8mm gunting pintu dasar laut pada bahagian dalam yang tidak kelihatan; JANGAN PERNAH masuk melalui web engsel (menyebabkan orientasi lemah & terbakar). Vestige berpakaian siram; tiada tanda gerbang yang kelihatan pada muka luar.

Penyejukan — Penyekat Tengah + Engsel BeCu + Jejari Bawah BeCu

Teras: penyekat Ø10–12mm; Jejari bawah rongga: sisipan BeCu; Zon engsel: Sisipan BeCu dengan aliran air sederhana. 2–3 litar terpencil; ΔT masuk–alur keluar ≤4℃ (teras), 5–6℃ (zon engsel boleh diterima).

Perincian Pemegang Eyelet & Label Tamper

Dibentuk dalam Ø4–5mm melalui lubang (lubang) untuk pengedap keselamatan; plak label 80×40mm tersembunyi (4 sisi) dengan draf ≥2°. Tiada tepi tajam — jejari ≥0.5mm untuk mengelakkan pengelupasan label & pemotongan jari.

Pegangan Ergonomik / Pemegang Tertutup

Lubang tembus dengan jejari besar (R3–5mm) & tepi berisi — DFM diperiksa untuk kepekatan tekanan. Gelung pemegang tertutup pilihan (menambah potongan kecil - sisipan longgar atau gelongsor cetek jika ada).

Aplikasi Kotak Boleh Tindanan Bersarang dengan Tudung Terpasang (ALC)

Proses Pengilangan & Pengesahan Kami (Acuan ALC Bersarang)

Kajian Keletihan DFM & Engsel Bersarang— Analisa ketebalan dinding (jenis 1.8–2.8mm), sarang engsel 0.25–0.4mm dengan jejari, tirus bersarang 1.5–3°/sisi, lubang usik Ø, ceruk pemegang label. Jalankan pemeriksaan gangguan bersarang 3D (10 sarang tinggi) & penyejukan/meledingkan Acuan. Syorkan PP MFR 8–12 untuk hayat engsel. Laporan DFM percuma.

Persediaan Zon Keluli & Engsel— Pilih P20/718H; pesan sisipan BeCu (MOLDMAX™) pra-mesin kepada bentuk bersih; jika selak buaya terpotong kecil, sediakan sisipan mini nitrid H13.

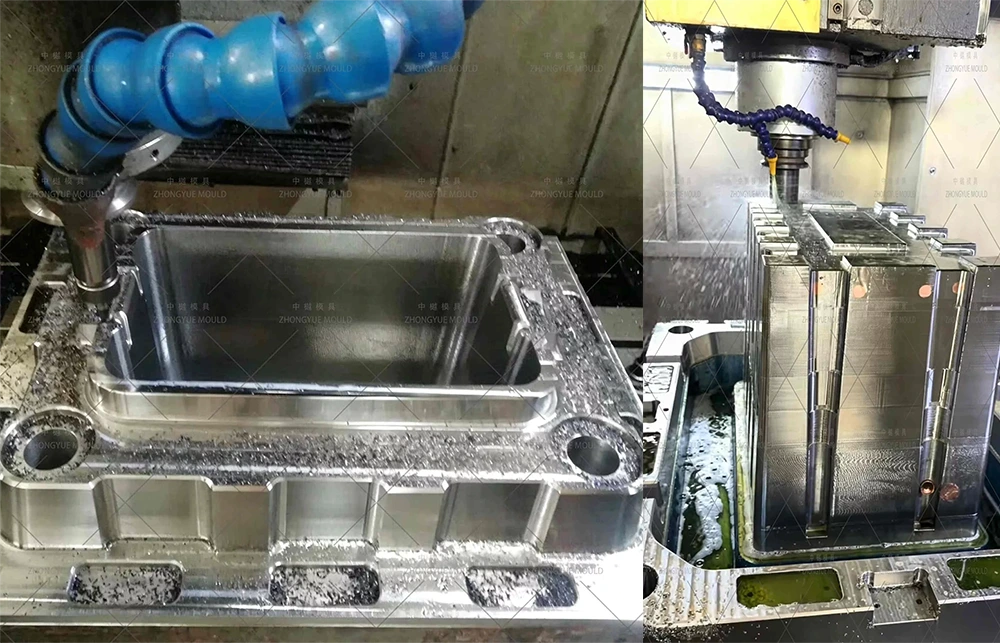

Pemesinan Ketepatan— Rongga & teras kasar/penamat CNC berkelajuan tinggi; penggerudian sekat lubang dalam; sisipan engsel BeCu muat tangan dengan pengesahan hubungan terma; menggilap engsel web SPI A2/B1; label mesin-plaque ceruk & tamper-eyelet thro' lubang.

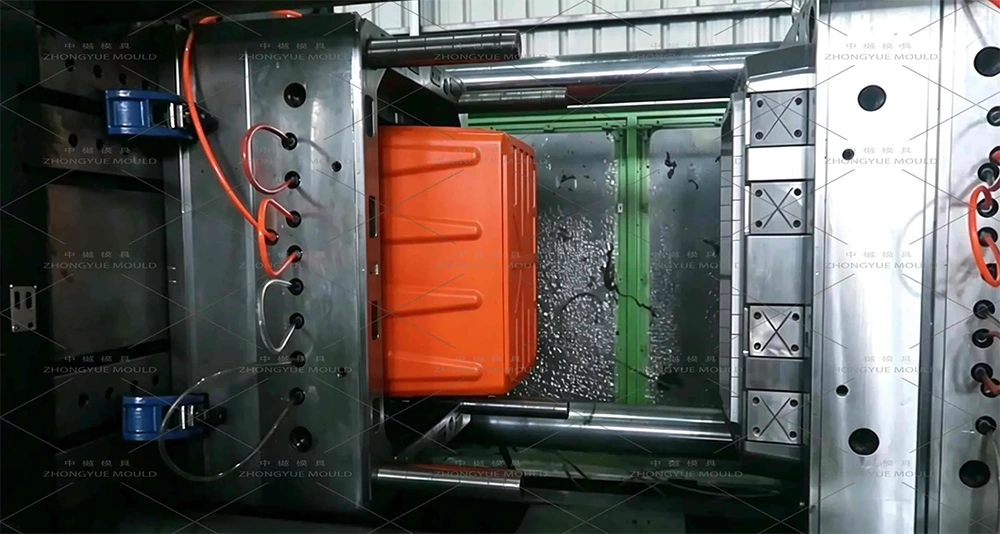

Perhimpunan & Percubaan T1— Jalankan pada mesin dalaman dengan PP tertentu (MFR mengikut spesifikasi anda); menghasilkan sampel pemasangan penuh; lakukan ujian lipatan engsel (matlamat 50k+ manual/mekanikal), semak ketinggian bersarang (sasaran ≤80mm untuk 600×400), susun bibir pada sampel di bawah, kualiti sisa pintu. Bekalkan video percubaan + sampel + laporan CMM.

Pembetulan & Kelulusan Akhir— Laraskan aliran / bolong penyejukan jika perlu; hantar dalam bekas tugas berat bebas pengasapan dengan manual acuan, alat ganti (pin ejektor, avail sisipan BeCu. sebagai boleh guna), sijil keluli.

Sokongan Selepas Jualan— Waranti 1 tahun (bukan buatan manusia), alat ganti percuma, panduan jauh untuk pembuangan semula / penggantian sisipan BeCu.

Mengapa Memilih ACUAN ZHONGYUE untuk Acuan ALC Bersarang Anda?

Pengalaman Acuan Kontena Euro— 21L/46L/56L/67L 600×400 & 400×300 acuan ALC bersarang dibina secara dalaman; biasa dengan geometri penutup buaya & satu kepak

Gangguan Bersarang DFM + Perundingan Keletihan Engsel— Kami mensimulasikan 10 sarang tinggi dalam 3D, mengesahkan keterlibatan bibir susun, dan menasihati PP MFR (8–12) & ketebalan web engsel untuk hayat lipatan 50k+

Kepakaran Zon Engsel BeCu— Penyejukan sederhana (tidak terlalu sejuk) untuk mengekalkan kemuluran PP; hubungan terma disahkan semasa kesesuaian

QC Tegas & Kemajuan Telus— Foto pemesinan mingguan, kelulusan sampel T1 (semakan ketinggian bersarang + ujian lipatan engsel) sebelum penghantaran

Pengalaman Eksport— Acuan dihantar ke Eropah (perbincangan EN 840 footprint-compat), Amerika Utara & Selatan, SEA, Timur Tengah

Waranti 1 Tahun + Bekalan Sisipan Engsel BeCu Boleh Ganti

Soalan Lazim — Kotak Bersusun Bersarang dengan Acuan Tudung Dipasang

S: Apakah PP MFR yang anda cadangkan untuk hayat engsel terbaik?

A: MFR 8–12 g/10min (Copolymer PP) sesuai untuk engsel integral — mengekalkan daya tahan lipatan (50,000+ kitaran tanpa retak tegasan putih). MFR 12–18 boleh digunakan tetapi hayat engsel berkurangan; MFR >20 tidak disyorkan untuk zon engsel.

S: Berapa banyak ruang yang dijimatkan oleh bersarang?

A: Ketinggian bersarang biasa = 75–90mm (berbanding ketinggian penuh 220–365mm) → pengurangan volum 60–75% apabila kosong. Kami mereka bentuk & mengesahkan dalam simulasi bersarang 3D (10–12 kotak bersarang) untuk menjamin kelegaan ≥1.5mm (sasaran 2mm) — tiada baji.

S: Tudung buaya (dual-flap) vs. single-flap — apa-apa perbezaan acuan?

A: Kedua-duanya menggunakan rongga 1×1 yang sama menghasilkan Badan+Tudung+Engsel. Tudung buaya mempunyai tulang rusuk pembahagian tengah & kadangkala sisipan longgar mini atau gelongsor cetek untuk pemotongan selak — kami memasukkan ini dalam DFM. Secara fungsional, tudung buaya bercantum di tengah & menahan pembukaan yang tidak disengajakan dengan lebih baik.

S: Bolehkah anda menambah lubang pengedap & pemegang label yang jelas diusik?

J: Ya — standard pada kebanyakan acuan ALC: Lubang Ø4–5mm untuk pengedap pakai buang & plak label ceruk 4 sisi (~80×40mm) disertakan dalam reka bentuk rongga tanpa caj tambahan (melainkan saiz tersuai diminta).

S: Apa yang anda perlukan untuk sebut harga?

A: Lukisan 2D (PDF/DWG) + model 3D (STP/IGS/X_T) ATAU foto yang jelas dengan malap (L×W×H Penuh, H Bersarang, Kelantangan, ketebalan dinding, butiran web engsel jika diketahui). Beritahu kami gred PP yang anda bercadang untuk menjalankan (MFR), volum tahunan, standard jejak (400×300 atau 600×400), dan jenis penutup (kepak tunggal / buaya).

Minta Sebut Harga untuk Kotak Bersusun Bersarang Anda dengan Acuan Tudung Berlampirkan

Hantar lukisan 2D + model 3D Nesting ALC anda (atau contoh foto dengan dimensi terperinci: luar/dalaman L×W×H, ketinggian bersarang, ketebalan dinding, engsel-web jika dinyatakan) dan keperluan projek. Beritahu kami PP MFR yang anda akan gunakan & gaya tudung. ACUAN ZHONGYUE akan memberikan DFM Gangguan-Bersarang + Komen Keletihan Engsel + Ringkasan penyejukan Aliran Acuan + sebut harga rasmi dalam masa 24–48 jam bekerja.

Hubungi kami sekarang untuk memulakan projek Nestable Attached-Lid Container / Nesting Stackable Tote Injection Mould bersaiz Euro anda!
