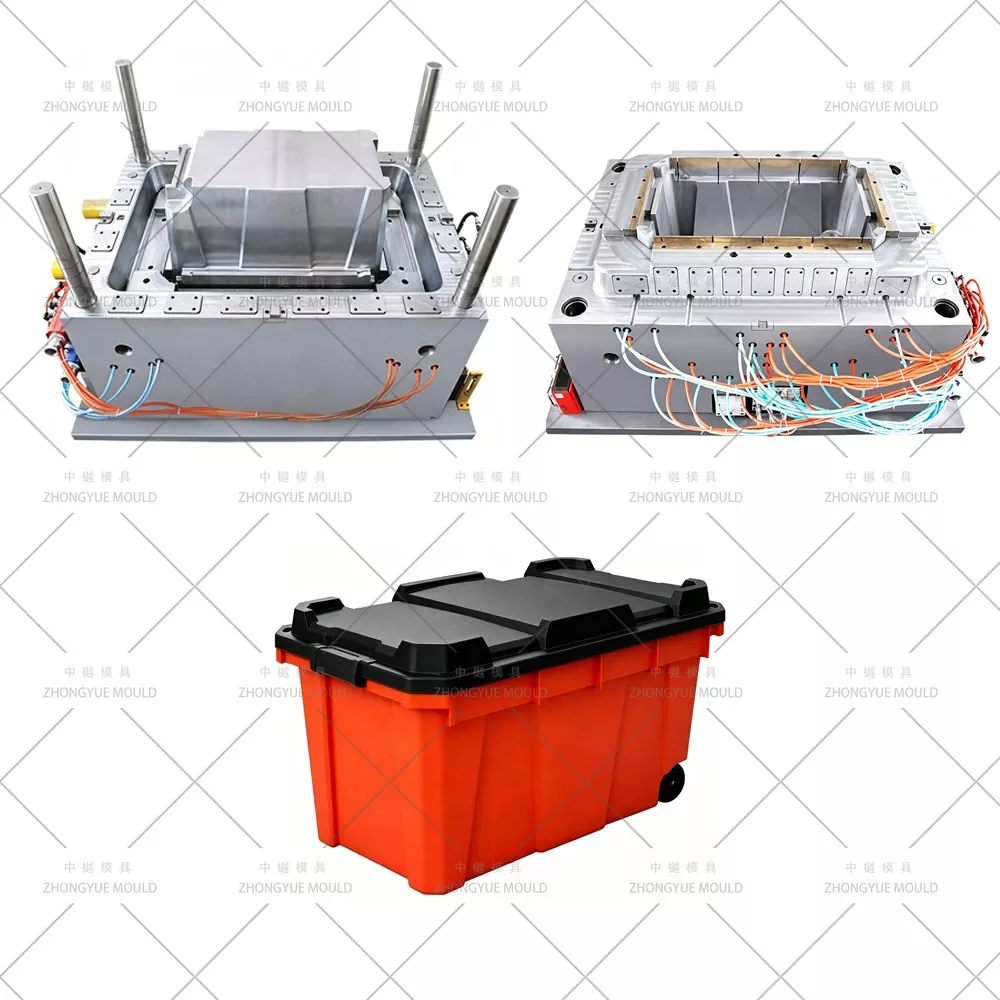

ZHONGYUE MOLD ialah pengeluar acuan suntikan Cina profesional yang membekalkan Acuan Kotak Penyimpanan 50L / Acuan Suntikan Bekas Penyimpanan Isi Rumah 50 Liter (Peti Organisasi Boleh Ditindan, Almari/Mainan/Kotak Dokumen) kepada pemborong produk isi rumah global, pasar raya dan jenama label persendirian. Kotak storan 50L ialah pengatur isi rumah sederhana hingga besar — paling biasa diacu dalam PP (Polypropylene, MFR 8–15 g/10min, secara pilihan dengan penstabil UV & masterbatch warna) dengan permukaan luar bijirin kulit VDI 27–30 licin atau ringan (SPI B1/B2 satin muka dalaman) untuk penampilan dalaman yang menarik dan mudah dibersihkan. Acuan kotak 50L kami menampilkan penyekat tengah + BeCu (Tembaga Berilium) penyejukan sisipan di jejari sudut bawah, pintu masuk dasar laut tersembunyi pada bebibir atas atau rim dalam (tiada kesan pintu pagar yang boleh dilihat), ketebalan dinding yang disahkan DFM (2.0–3.0mm), dan rongga tunggal (1×1) susun atur keluaran 2-lida cavld pilihan untuk pilihan molek 2-lida.
Daripada kotak simpanan boleh tindanan segi empat tepat 50L (dengan/tanpa pemegang), padanan penutup snap-fit atau engsel (jelas/berwarna), hingga dulang sisip pembahagi (acuan berasingan pilihan), kami menyediakan semakan DFM penuh dan analisis penyejukan/isi Moldflow sebelum pemotongan keluli.
|
item |
Spesifikasi / Pilihan |
|
|
Nama Acuan |
Acuan Suntikan Kotak Penyimpanan Plastik 50L (Bekas / Peti). |
|
|
Rongga & Keluli Teras |
Rongga: P20 (HRC 28–33) std.; 718H (HRC 33–38) atau 2738HH pilihan; Teras: P20 / 718H; Slaid/Sisipan: H13(2344 ESR) nitrid |
|
|
Asas Acuan |
LKM / DME / HASCO / Reka bentuk sendiri (jenis 600×700mm – 750×850mm; berat 2.5–5.0T) |
|
|
rongga |
Badan: 1×1 standard; Tudung: 1×1, 2×1, 2×2, 4×1 pilihan untuk memadankan output badan |
|
|
Sistem Pelari |
Pelari sejuk (sub-pintu pada bebibir atas dalam) standard; Pelari panas (YUDO / SYNVENTIVE 1 hujung terbuka) pilihan untuk volum tinggi |
|
|
Jenis Pintu |
Pintu kapal selam (terpendam) pada rim/bebibir atas dalam; hot-tip direct gating mungkin |
|
|
Pelepasan |
Pin ejektor pada rim asas + bar penjalur pilihan; penyediaan pelepasan bantuan udara untuk cabutan dalam >350mm |
|
|
Menyejukkan |
Penyekat tengah Ø10–12mm +Sisipan BeCu @ jejari sudut bawah; 2 litar air terpencil; ΔT ≤ 3–4 ℃ |
|
|
Slaid / Sisipan |
0–2 gelongsor bersudut mini atau sisipan longgar untuk pemotongan bawah pemegang (jika ada); H13 nitrid |
|
|
Kemasan Permukaan |
Rongga: SPI B1 satin std., VDI 27–30 bijirin ringan pilihan; Teras/Dalaman: SPI B1 pengilat; Logo: sisipan boleh tukar |
|
|
Jangka Hayat Acuan |
≥300,000 tangkapan (P20); ≥500,000 tangkapan (718H); ≥800,000 tangkapan (slaid H13) |
|
|
Bahan Pengacuan yang Disyorkan |
PP (MFR 8–15 g/10min), PP+UV (balkoni/storan luar), masterbatch setiap permintaan; Tudung: PP/PS/ABS pilihan |
|
|
Perisian Reka Bentuk |
UG NX, Pro/E, SolidWorks, AutoCAD, Moldflow (penyejukan + meledingkan) |
|
|
Kawalan Toleransi |
±0.1 mm am; ±0.2 mm pada L/W/H; kerataan bebibir atas ±0.3mm; kelegaan muat tindanan 0.2–0.4mm (disahkan dengan dwg penutup) |
|
|
Masa Utama |
40–60 hari selepas kelulusan reka bentuk acuan 3D |
|
|
Bahan acuan |
Kekerasan |
Kehidupan acuan |
|
P20 |
HRC 28-33 |
>300,000 tembakan |
|
718 |
HRC 33-36 |
>500,000 tembakan |
|
H13 |
HRC >43 |
>800,000 tembakan |
|
2344 |
HRC >48 |
>800,000 tembakan |
|
S136 |
HRC 48-52 |
>1,000,000 tembakan |
Jadikan projek Acuan Kotak Penyimpanan Plastik anda yang seterusnya menjadi cerah!

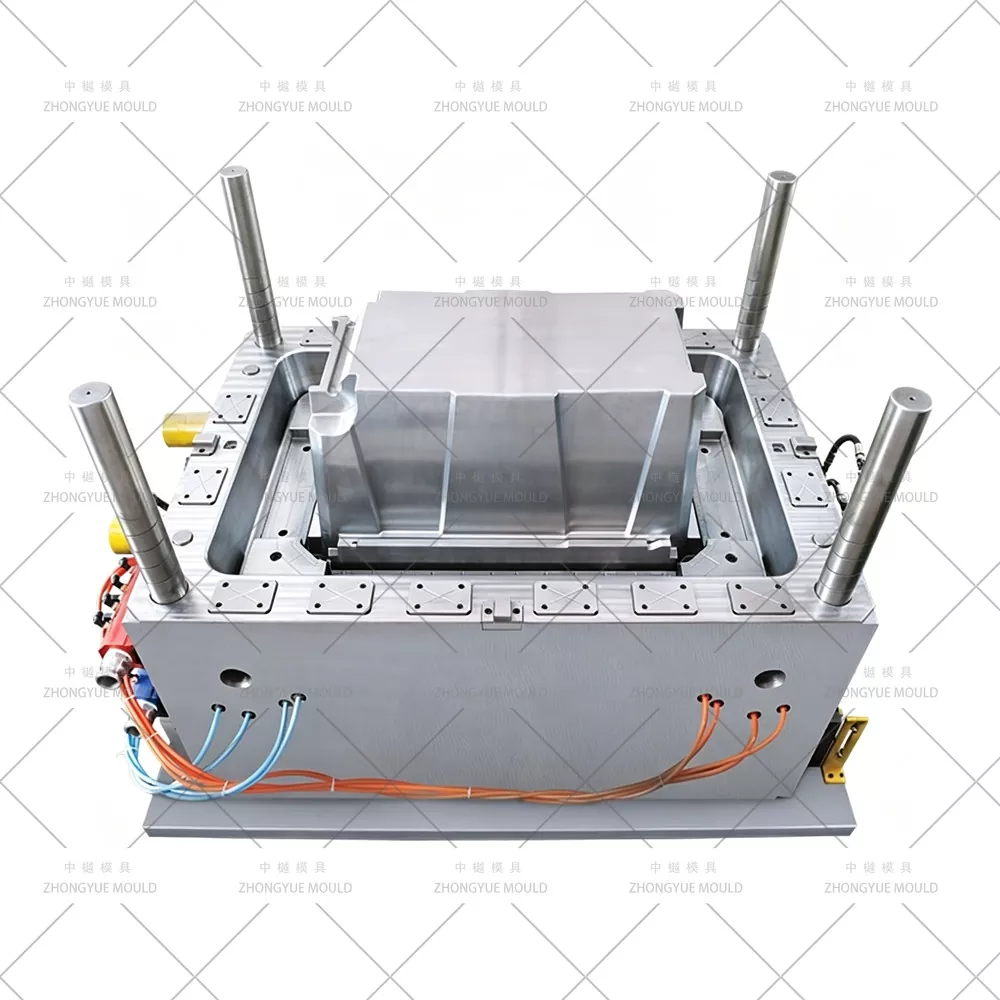

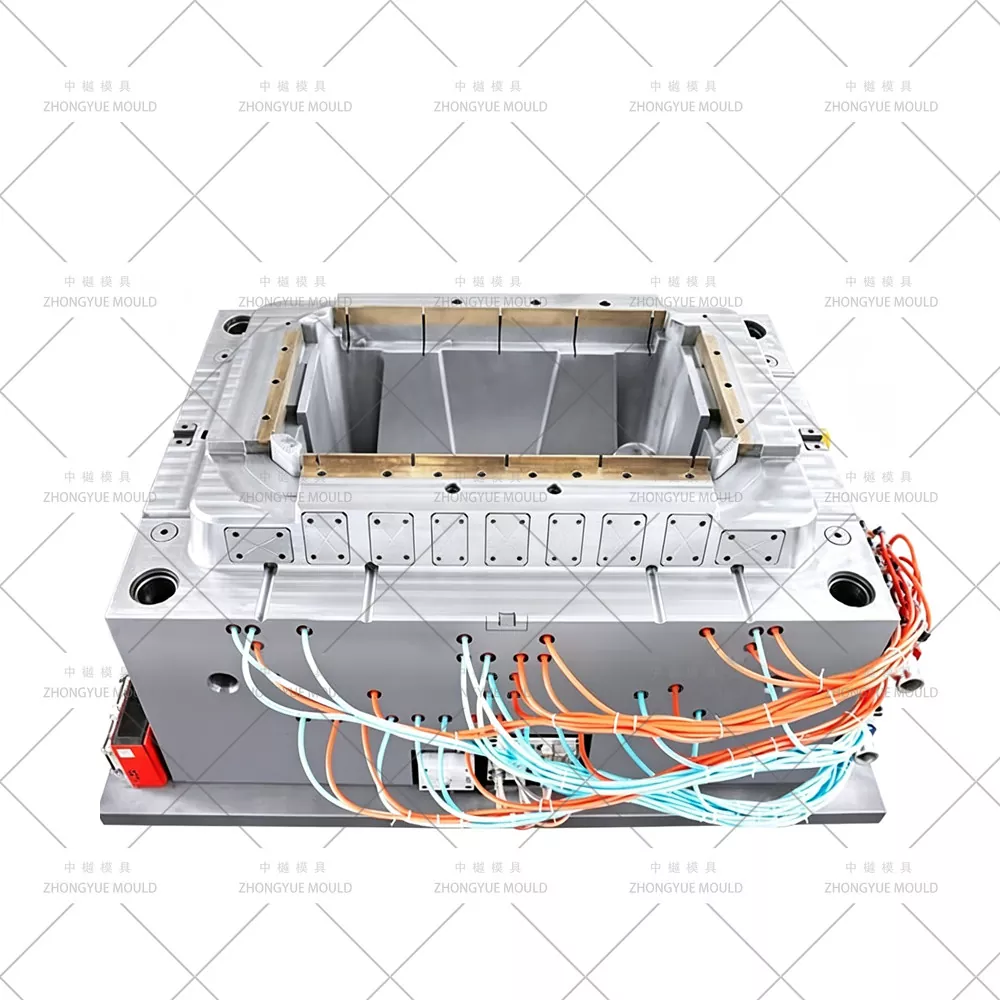

Acuan Kotak Penyimpanan Plastik ialah alat rongga-dan-teras yang dibina khas yang digunakan dalam mesin pengacuan suntikan. Acuan terdiri daripada rongga berongga (membentuk kontur kotak luar, pemegang, menyusun bibir) dan teras (membentuk isipadu dalam). Apabila resin PP dipanaskan hingga cair (~180–230℃) dan disuntik di bawah tekanan tinggi ke dalam acuan tertutup, plastik cair memenuhi setiap sudut — termasuk ceruk pemegang dan tebing susun. Selepas fasa penyejukan yang singkat (kitaran 25–40s biasa untuk kotak PP 50L), plastik menjadi pejal, acuan terbuka dan kotak simpanan siap dikeluarkan.
Proses ini — pengacuan suntikan — ialah piawaian industri untuk kecekapan tinggi, pengeluaran berulang bekas isi rumah yang stabil dari segi dimensi. Acuan kotak storan yang dibina dengan baik daripada ZHONGYUE MOLD boleh menghasilkan 300,000 hingga 1,000,000+ tangkapan dengan ketebalan dinding yang konsisten, definisi sudut tajam dan kemasan garisan perpisahan yang bersih.
Acuan kotak storan 50L yang tahan lama mesti menahan daya pengapit yang tinggi (biasanya mesin 650T–1200T) dan kitaran haba berulang. Acuan kami dibina dengan:
Keluli Acuan Gred Tinggi — Rongga & Teras dalam piawaian P20 (pra-keras HRC 28–33), boleh dinaik taraf kepada 718H (HRC 33–38) atau 2738HH untuk hayat lebih lama & pengekalan pengilat/tekstur yang lebih baik.
Dimensi Rongga Dimesin Ketepatan — Pengecutan PP ~1.2–1.8% dikompensasi dengan tepat; panjang/lebar kotak ±0.2mm, kerataan bibir susun ±0.3mm, memastikan tempat duduk penutup sempurna & kebolehtindan merentas kelompok.
Penyekat Cekap + Sistem Penyejukan BeCu — Penyekat tengah Ø10–12mm melalui teras + sisipan BeCu (MOLDMAX™/Ampcoloy) pada jejari sudut bawah di mana dinding menebal — mengasingkan ΔT ≤ 3–4℃ alur masuk, memendekkan kitaran & mengurangkan lenguhan.
Permukaan Dalaman Licin & Tekstur Luar Terkawal — Teras digilap kepada SPI B1/B2 (bahagian dalam kotak yang mudah dilepaskan, licin); Cavity SPI B1 satin standard atau bijirin kulit VDI 27–30 ringan atas permintaan pelanggan.
Slaid / Sisipan Tahan Haus (jika pemegang telah dipotong kecil) — Slaid bersudut nitrid H13(2344 ESR) atau sisipan longgar untuk ceruk pemegang sisi; diperiksa untuk gangguan dalam pemasangan 3D.
Reka Bentuk Ventilasi Dalam — bolong garis perpisahan 0.01–0.015mm + pin bolong pada zon isian terakhir untuk mengelakkan terbakar/tembakan pintas pada seri 300–400mm dalam.
|
Jenis Acuan |
Penerangan / Permohonan |
|
Acuan Kotak Penyimpanan 50L Rongga Tunggal (Standard) |
Satu kotak setiap pukulan — terbaik untuk bekas besar 50L; penyejukan optimum & kawalan kualiti; Piawaian rongga 1×1 untuk badan |
|
Acuan Tudung Berbilang Rongga (2×1 / 2×2 / 4×1) |
Tudung yang sepadan dibentuk secara berasingan — kitaran lebih pendek (10–18s) → 2 atau 4 rongga untuk mengimbangi dengan keluaran badan |
|
Acuan Kotak Penyimpanan Boleh Bertindan dengan Sudut Bertetulang |
ribbing tambahan direka dalam DFM untuk mengelakkan herotan tong; teras berventilasi; selalunya dipetik dengan acuan tudung seprate |
|
Kotak Storan + Acuan Sisipan Pembahagi (Alat Pisahkan Pilihan) |
Dulang partition dalam / pembahagi boleh alih — cabutan mudah, pilihan 1×1 atau 2 rongga; BUKAN acuan keluarga dengan kotak utama |
|
Versi Pemegang Lipat / Boleh Dilipat (Jika Berkenaan) |
Pemegang sisi dengan potongan bawah → slaid bersudut mini atau sisipan longgar; asas acuan yang sama dengan mod sedikit |

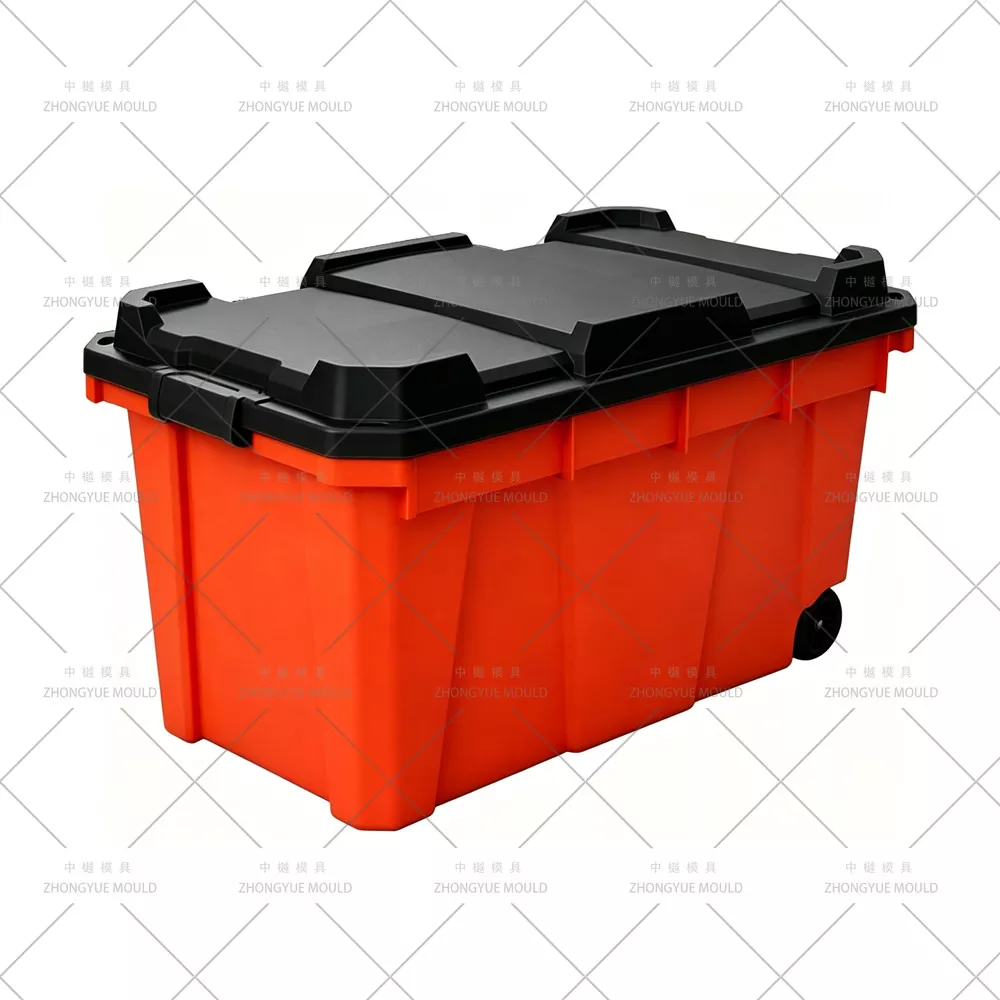

Kekonsistenan Produk = Kepuasan Pelanggan — Setiap kotak 50L bertindan siram, penutup tempat duduk segi empat sama, dimensi berulang kelompok ke kelompok.
Kekuatan & Integriti Struktur — Pengagihan ketebalan dinding yang betul (2.0–3.0mm) & tetulang sudut direka dalam kotak DFM → menahan beban berat tanpa membonjol atau retak.
Kitaran Lebih Pendek & Kurang Scrap — Penyejukan setempat BeCu + penyekat seimbang → masa penyejukan yang dikurangkan (biasa 25–40s), kurang penolakan sink/taburan, kos unit yang lebih rendah.
Fleksibiliti Reka Bentuk — Acuan memuatkan logo timbul, bijian ringan VDI pilihan atau zon berkilat tinggi (sisipan S136), ceruk pemegang bersepadu, kawasan pelabelan, perubahan warna-MB melalui acuan yang sama.
Keserasian Penutup-Kotak Dipastikan — Kami mengesahkan kelegaan tempat duduk penutup (0.2–0.4mm) menggunakan kedua-dua lukisan badan & penutup sebelum pemotongan keluli.
|
Segmen Pasaran |
Penggunaan & Pertimbangan Acuan |
|
Organisasi Isi Rumah / Rumah |
Pakaian, mainan, barangan bermusim — kotak hendaklah ringan namun tegar, tepi bulat untuk keselamatan; tudung jernih pilihan (dibentuk dalam acuan PS/ABS - acuan sep) |
|
Storan Pejabat & Arkib |
Dokumen, alat tulis — malap luaran seragam untuk muat pada rak; atas rata untuk menyusun kotak fail |
|
Gudang / Industri Ringan |
Bahagian, perkakasan, bahan mentah — dinding lebih tebal (2.5–3.0mm) & sudut bertetulang; kadangkala timbul logo/siri |
|
Label Runcit / Persendirian |
Penampilan penting — satin licin atau butiran VDI ringan, fleksibiliti warna-MB, sisipan boleh tukar logo jenama timbul |
Memilih pasangan acuan suntikan anda adalah penting. ZHONGYUE MOLD mempunyai pengalaman lebih 15 tahun dalam acuan komoditi isi rumah — kotak penyimpanan (5L–120L), peti, kerusi, tong habuk, pasu bunga — dengan CAD/CAM/CAE dalaman (UG NX, Pro/E, SolidWorks, Moldflow), CNC & EDM bersaiz penuh, dan rekod prestasi eksport ke Eropah, Asia Utara & Selatan, Eropah, Asia Utara & Selatan
Kami bukan sahaja "membuat acuan" — kami menyemak lukisan bahagian anda, menjalankan analisis penyejukan/meledingkan DFM & Moldflow, mencadangkan penambahbaikan ketebalan dinding / pintu / lenting dan hanya meneruskan pemotongan keluli selepas anda mendaftar keluar. Setiap acuan dihantar dengan video percubaan T1, bahagian sampel + laporan CMM, manual operasi & senarai alat ganti.

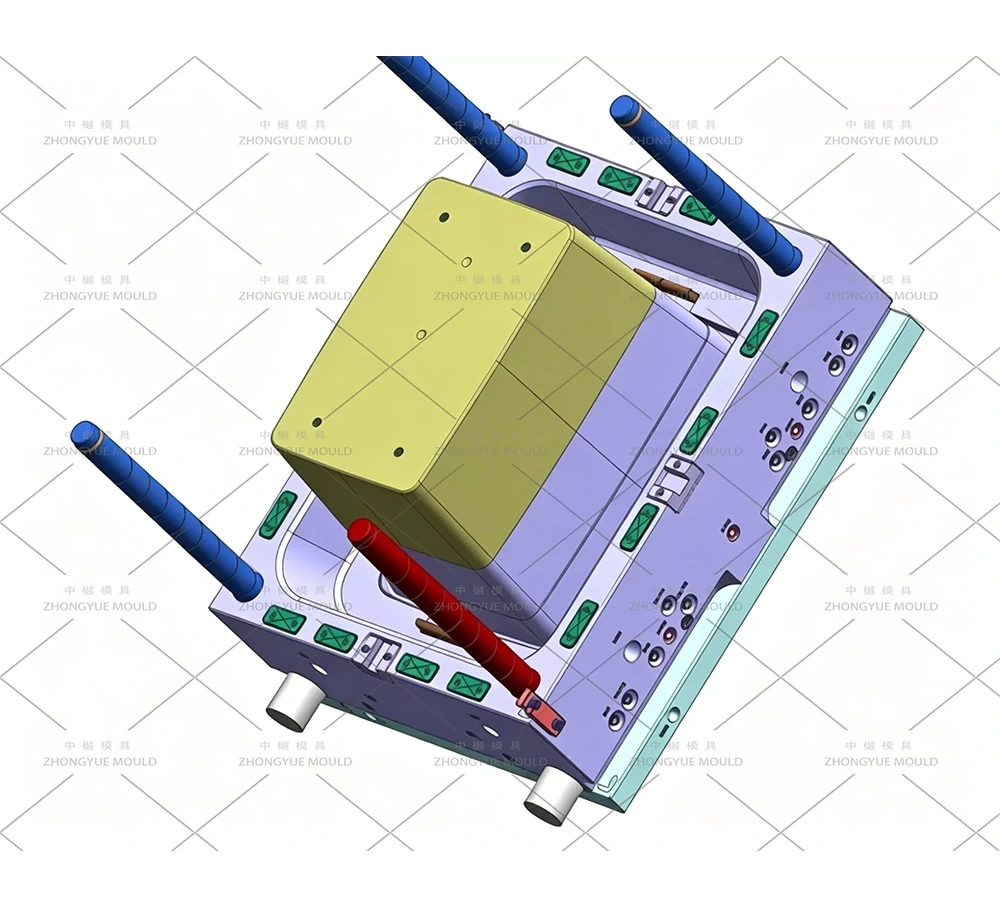

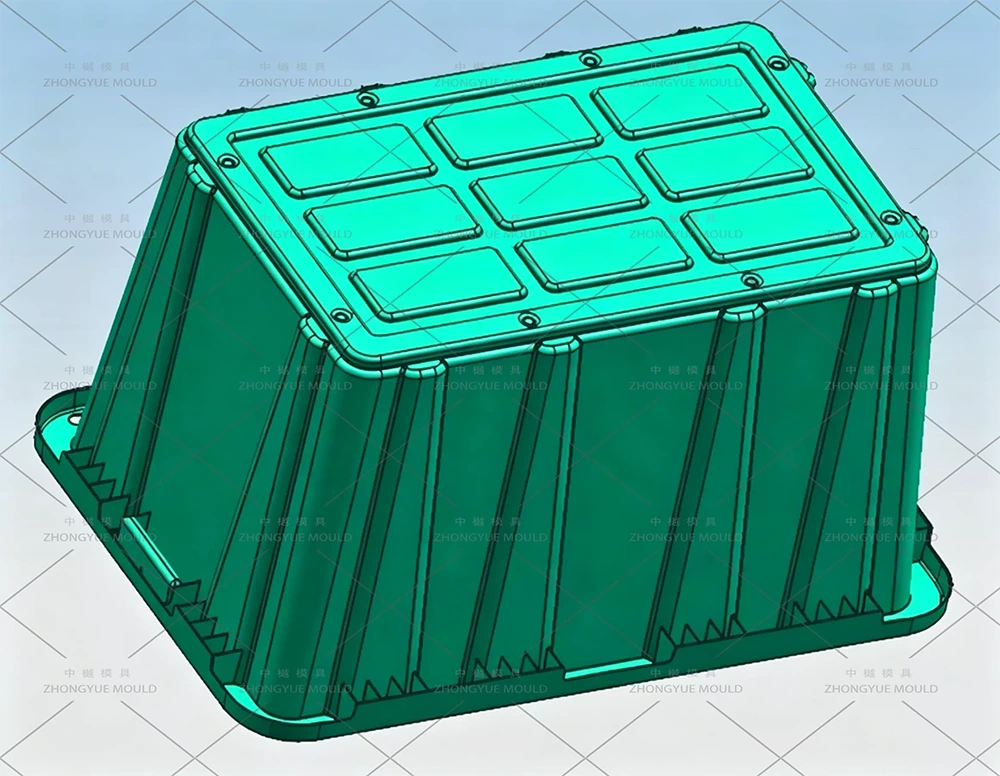

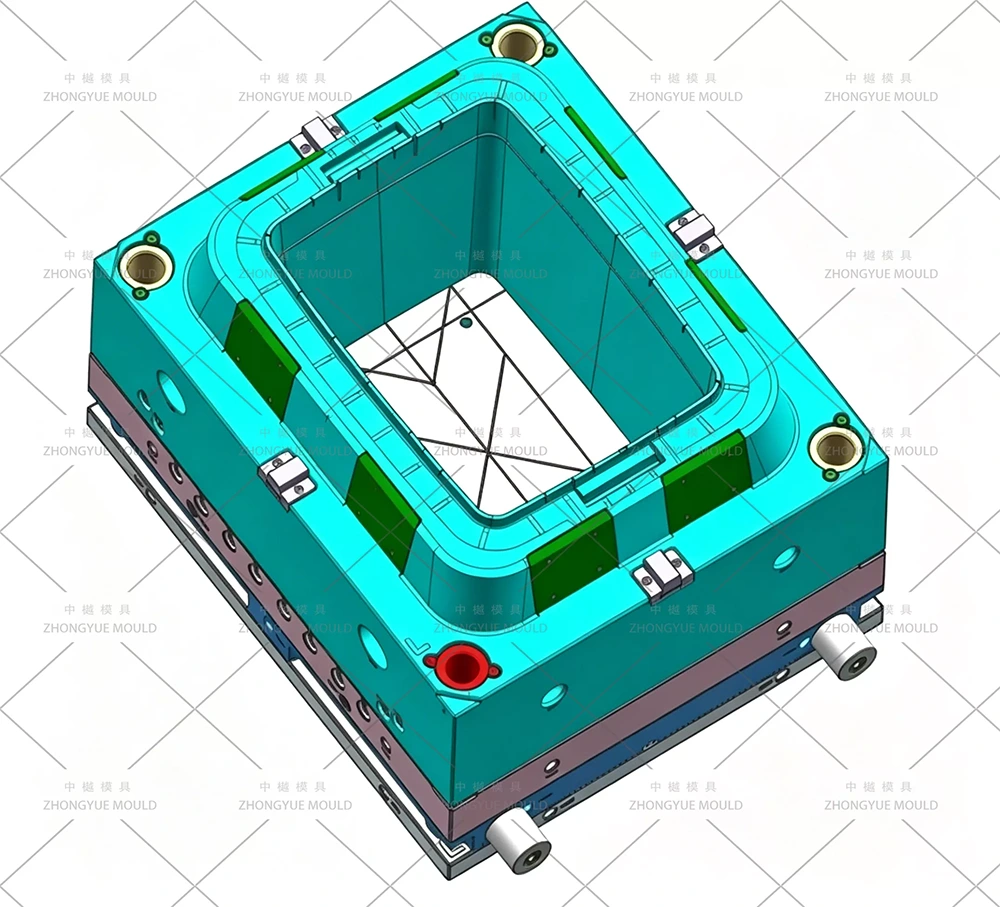

Reka Bentuk Produk & Acuan 3D (Peringkat DFM) — Terima 2D/3D (STP/IGS/X_T anda); menganalisis ketebalan dinding (2.0–3.0mm), sudut draf (≥1.5° licin / +0.5° jika butiran ringan), lokasi pintu gerbang (kapal selam pada bebibir dalam atas), susun atur penyejukan (sekat tengah + spesifikasi BeCu), dan kelegaan padanan penutup. Sediakan laporan DFM & cadangan penambahbaikan — percuma.
Pengesahan Bahan & Keluli — P20 (std.) atau 718H/2738HH setiap volum; asas acuan LKM/DME/HASCO; pelari panas (YUDO/SYNVENTIVE) atau sub-pintu sejuk mengikut keutamaan.

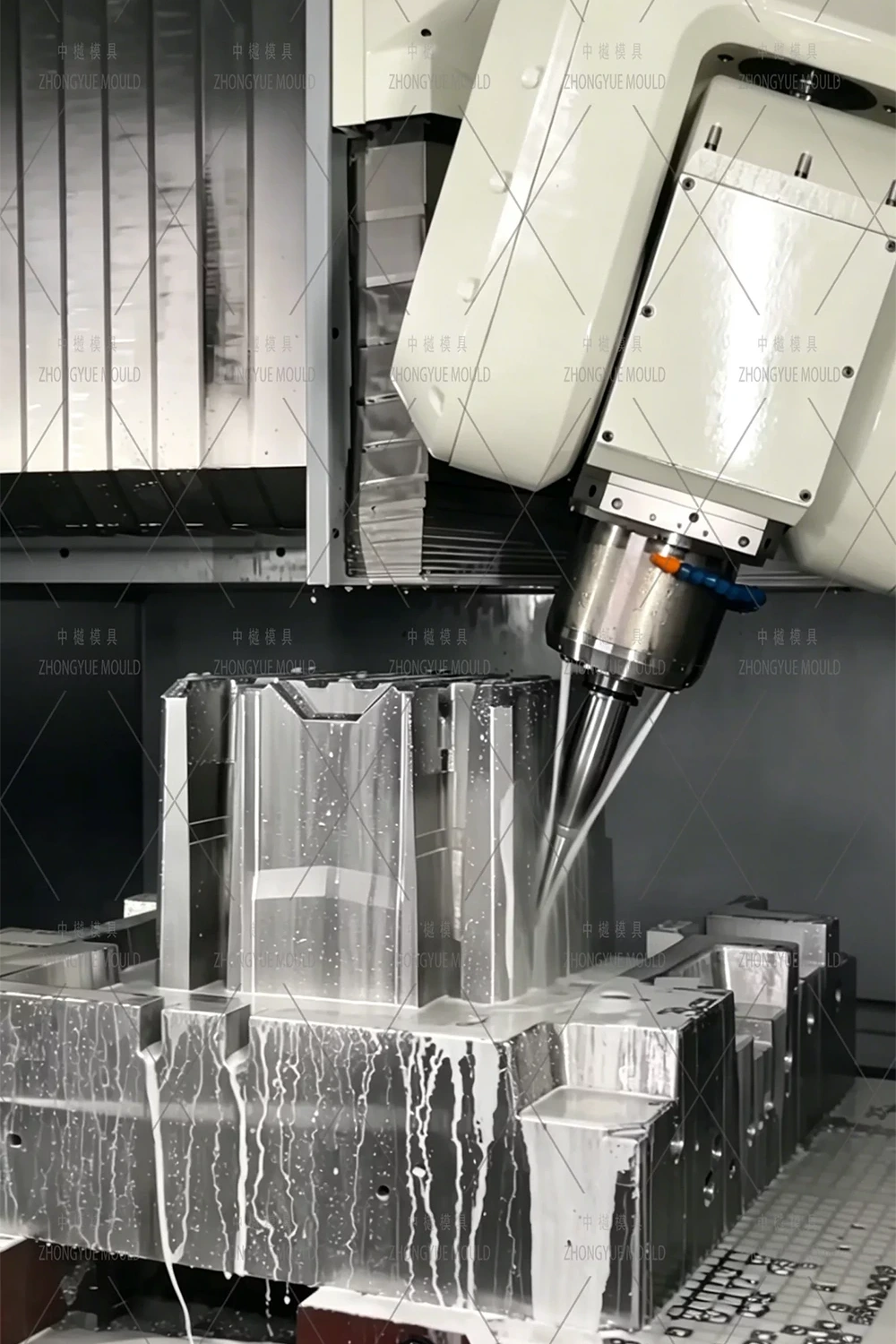

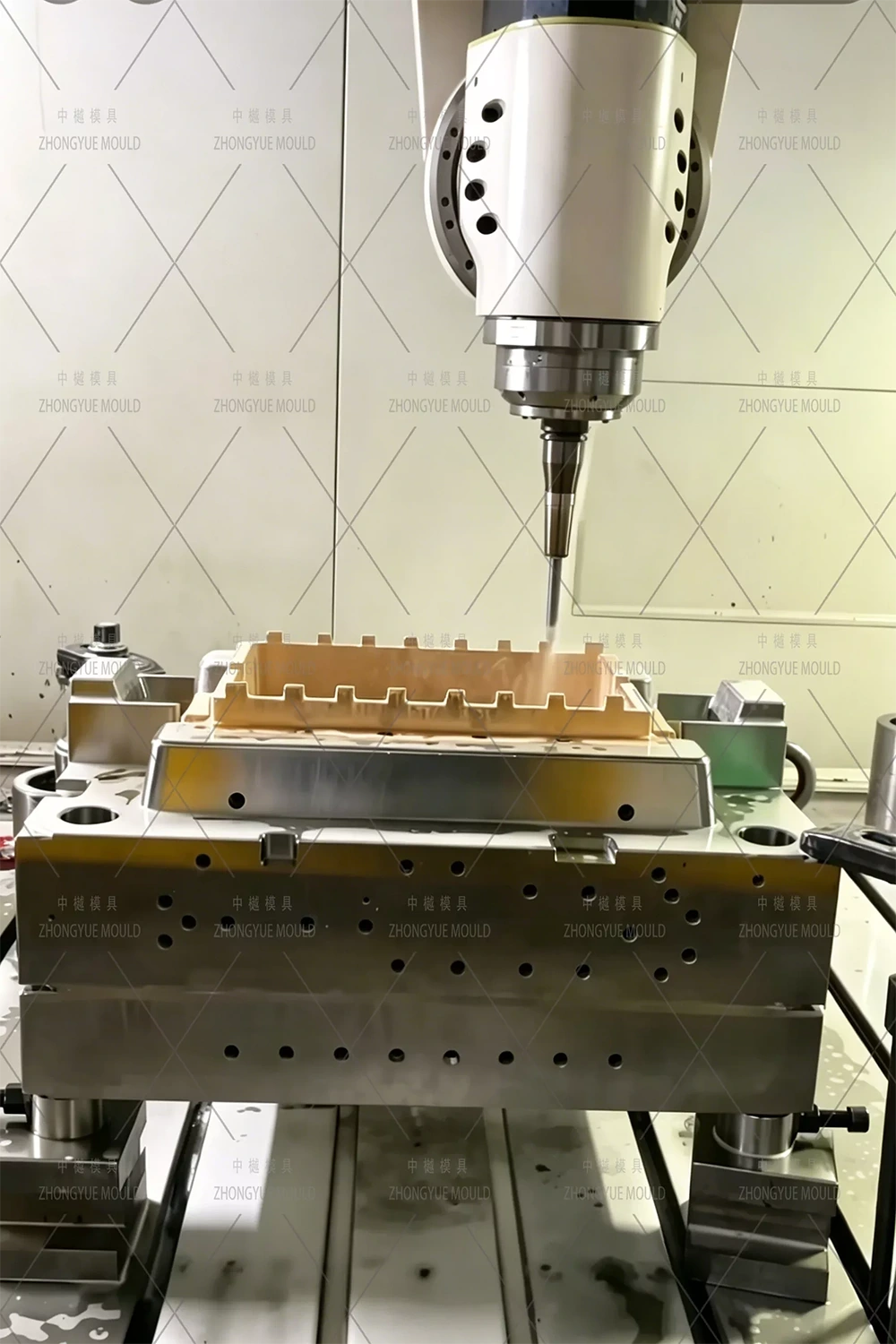

Pemesinan Ketepatan — Rongga & teras kasar/penamat CNC berkelajuan tinggi, penggerudian lubang dalam untuk penyekat penyejukan, nitriding slaid H13 & muat tangan, pemasangan sisipan BeCu & pemeriksaan sentuhan terma, pengilat SPI B1/B2 atau goresan cahaya VDI.

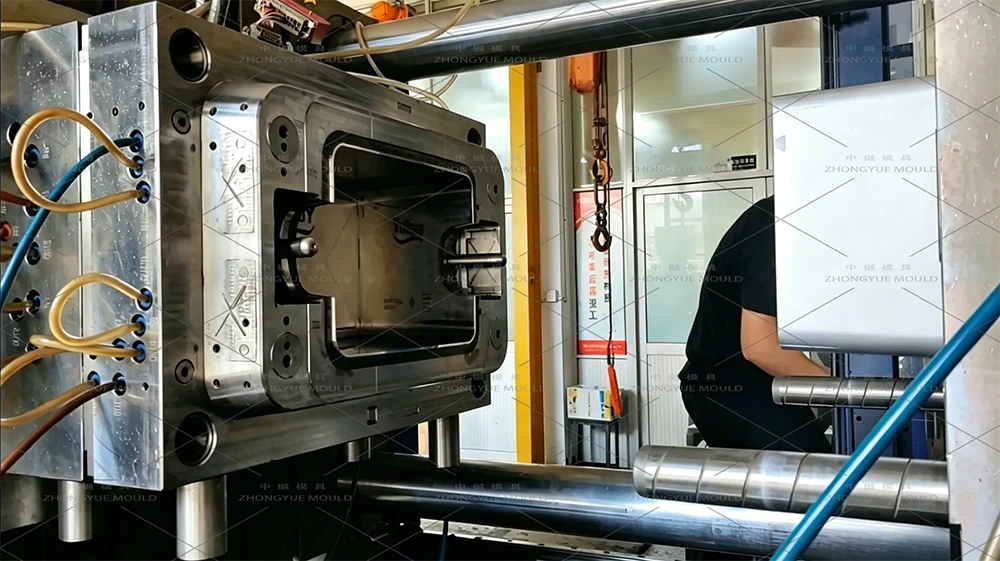

Pemasangan, Percubaan & Pembetulan T1 — Jalankan pada mesin dalaman, semak bujur/kerataan, imbasan ketebalan dinding, muat tempat duduk penutup (jika sampel tudung tersedia), bekalkan video percubaan + sampel + laporan dimensi. Perhalusi jika perlu.
Pembungkusan & Penghantaran Akhir — Sarung kayu tugas berat bebas pengasapan; manual acuan; alat ganti (pin ejektor, muncung air, sesendal sprue, spring slaid); sijil keluli & dokumen rawatan haba.
Sokongan Selepas Jualan — Waranti 1 Tahun (kerosakan bukan buatan manusia), alat ganti percuma, panduan teknikal jauh untuk memotong semula bolong / melaraskan lentingan.
Pengalaman Acuan Isi Rumah yang Kaya — Kotak penyimpanan 5L–120L, peti, kerusi, tong habuk, bakul rotan dibina sendiri
Analisis Penyejukan/Ledingan DFM & Aliran Acuan dalaman — Ketebalan dinding, lokasi BeCu, kelegaan penutup badan disahkan sebelum pemotongan keluli
Kepakaran BeCu Cooling + Central Baffle — Kitaran lebih pantas, kurang meledingkan, jangka hayat acuan lebih lama
QC Tegas & Kemajuan Telus — Foto pemesinan mingguan, pemeriksaan CMM, kelulusan sampel T1 (periksa muat dengan penutup) sebelum penghantaran
Pengalaman Eksport — Acuan dihantar ke Eropah, Amerika Utara, Amerika Selatan, Asia Tenggara, Timur Tengah
Waranti Acuan 1 Tahun + Bekalan Alat Ganti (pin ejektor, sisipan BeCu, spring slaid)
S: Adakah anda juga membuat acuan tudung yang sepadan?
A: Ya. Kami memetik badan kotak 50L sebagai rongga 1×1 dan penutup sebagai acuan 2 rongga atau 4 rongga (kitaran lebih pendek) untuk mengimbangi pengeluaran harian. Tudung boleh menjadi PP (legap/berwarna) atau PS/ABS yang jelas (sebut harga berasingan).
S: Apakah keluli yang anda cadangkan untuk program pukulan 300k–500k?
J: P20 (HRC 28–33) adalah kos efektif untuk 300k+ tangkapan. Untuk tangkapan 500k–1M atau pengekalan permukaan yang lebih baik dengan butiran VDI ringan, kami mengesyorkan 718H (HRC 33–38) atau 2738HH.
S: Pintu kapal selam atau pelari panas?
J: Lalai ialah sub-pintu sejuk pada bebibir atas bahagian dalam (sisa tersembunyi, degradasi automatik) — mudah & boleh dipercayai. Pelari panas (YUDO/SYNVENTIVE 1-tip terbuka) adalah pilihan untuk larian volum tinggi untuk menghapuskan sisa pelari.
S: Bolehkah anda menambah logo atau tekstur?
J: Ya — logo melalui sisipan boleh tukar (pertukaran mudah untuk label peribadi); VDI 27–30 bijirin kulit ringan EDM+etch asid tersedia pada rongga luar; teras dalam kekal pengilat satin SPI B1.
S: Apa yang anda perlukan untuk sebut harga?
A: Lukisan 2D (PDF/DWG) + model 3D (STP/IGS/X_T) ATAU gambar yang jelas dengan dimensi (L×W×H, ketebalan dinding, berat, kapasiti), isipadu tahunan, kiraan rongga pilihan untuk tudung (2×1 dsb.), dan bahan (PP MFR / UV ya/tidak). Jika anda juga mahukan acuan tudung, sila kongsi sketsa/dimensi tudung atau sahkan "sama perimeter dengan bahagian atas badan".
Hantar kotak storan 50L lukisan 2D + model 3D anda (atau contoh foto dengan dimensi terperinci) dan keperluan projek. Beritahu kami jika anda juga memerlukan acuan penutup yang sepadan. ZHONGYUE MOLD akan menyediakan laporan DFM percuma + ringkasan penyejukan/meledingkan aliran acuan + sebut harga rasmi dalam masa 24–48 jam bekerja.
Hubungi kami sekarang untuk memulakan projek Acuan Suntikan Peti Penyimpanan Plastik 50L / Peti Organisasi anda!
