ZHONGYUE MOLD ialah pengilang acuan suntikan profesional China yang membekalkan Acuan Peti Penyimpanan Tugas Berat / Acuan Suntikan Tong Penyimpanan Plastik Gred Industri (Kotak Perolehan, Bekas Penutup Terpasang, Tong Industri Boleh Bertindan) kepada syarikat logistik global, pembekal alat ganti automotif, loji kimia dan pembekal automasi gudang. Tidak seperti kotak isi rumah berdinding nipis, tong tugas berat diacu dalam PP+Serat Kaca (PP+GF10–30%) atau PP Kopolimer Berimpak Tinggi, menampilkan ketebalan dinding 2.5–4.5mm, tulang rusuk tetulang besar-besaran dan keupayaan tindanan menanggung beban (sehingga 500kg). Acuan tugas berat kami dibina untuk pengeluaran berterusan 24/7, menggunakan keluli keras H13/2344 ESR untuk teras/gelongsor, sisipan penyejuk BeCu dwi litar di persimpangan rusuk tebal, dan pintu dasar laut pada bebibir bertetulang untuk mengelakkan kegagalan pintu di bawah tekanan suntikan tinggi.
Daripada tong industri penutup bersaiz 60L/80L/100L/120L, kotak palet tugas berat kemasukan forklift, kepada kotak pusing ganti anti-statik (selamat ESD), kami menyediakan semakan DFM penuh dan analisis struktur Moldflow sebelum pemotongan keluli.
|
item |
Spesifikasi / Pilihan |
|
|
Nama Acuan |
Kotak Penyimpanan Perindustrian Tugas Berat / Kotak Pusing Ganti / Acuan Suntikan Bekas Penutup Terpasang |
|
|
Rongga & Keluli Teras |
Rongga: 718H (HRC 33–38) atau 2738HH; Teras: H13 (2344 ESR, nitrid HRC 48–52); Slaid: H13 nitrid |
|
|
Asas Acuan |
Pangkalan Tugas Berat S50C / LKM / DME (Berat 3.5T – 8T bergantung pada saiz) |
|
|
rongga |
1×1 Rongga Tunggal (Standard untuk tong industri) |
|
|
Sistem Pelari |
Standard pelari sejuk (sub-gate); Hot Runner (YUDO/SYNVENTIVE 1–2 tips) pilihan untuk volum tinggi |
|
|
Jenis Pintu |
Pintu kapal selam besar pada bebibir atas bertetulang; Gating langsung hujung panas |
|
|
Pelepasan |
Pin ejektor + bar penjalur + mekanisme pelepasan awal untuk cabutan dalam; bantuan udara pilihan |
|
|
Menyejukkan |
Dwi litar terpencil +Sisipan BeCu @ rusuk tebal & jejari bawah; penyekat Ø12–16mm |
|
|
Slaid / Pengangkat |
gelongsor dikeraskan H13 untuk poket garpu / pemegang sisi; nitrided untuk rintangan haus |
|
|
Kemasan Permukaan |
Rongga: SPI B1/B2 satin (standard); VDI 27–30 bijirin ringan pilihan; Teras: SPI B1 |
|
|
Jangka Hayat Acuan |
≥500,000 tangkapan (718H/H13); ≥1,000,000 tangkapan (persediaan mengeras penuh) |
|
|
Bahan Pengacuan yang Disyorkan |
PP+GF10–30% (Serat Kaca), PP Kopolimer Berimpak Tinggi, PP ESD (anti statik) |
|
|
Perisian Reka Bentuk |
UG NX, Pro/E, SolidWorks, AutoCAD, Moldflow (Struktur & Penyejukan) |
|
|
Kawalan Toleransi |
±0.2 mm am; ±0.3 mm pada L/W/H; susun kerata bibir ±0.4mm; toleransi poket garpu ±0.5mm |
|
|
Masa Utama |
55–80 hari selepas kelulusan reka bentuk acuan 3D (pengerasan & pemasangan keluli kompleks) |
|
|
Bahan acuan |
Kekerasan |
Kehidupan acuan |
|
P20 |
HRC 28-33 |
>300,000 tembakan |
|
718 |
HRC 33-36 |
>500,000 tembakan |
|
H13 |
HRC >43 |
>800,000 tembakan |
|
2344 |
HRC >48 |
>800,000 tembakan |
|
S136 |
HRC 48-52 |
>1,000,000 tembakan |
Jadikan projek Acuan Kotak Penyimpanan Plastik anda yang seterusnya menjadi cerah!
|
Ciri |
Kotak Simpanan Isi Rumah (Sebelumnya) |
Kotak Penyimpanan Tugas Berat (Halaman Ini) |
|
bahan |
PP Homopolimer (MFR 8–15) |
PP+GF10–30% / PP Copo Berimpak Tinggi |
|
Ketebalan Dinding |
1.8–2.5mm |
2.5–4.5mm (Berdinding tebal) |
|
Struktur |
Dinding licin, rusuk ringan |
Rusuk menegak/mendatar besar, poket garpu, sudut bertetulang |
|
Kapasiti Muatan |
< 20kg |
Beban Statik: 300–500kg / Beban Dinamik: 100–200kg |
|
Keluli acuan |
P20 / 718H |
Rongga 718H / 2738HH, Teras/Slaid H13 (Nitrided) |
|
Masa Kitaran |
15–35s |
35–70an (kerana dinding tebal) |
|
Permohonan |
Rumah, Pejabat |
Logistik, Alat Ganti Kereta, Pergudangan, Kimia |

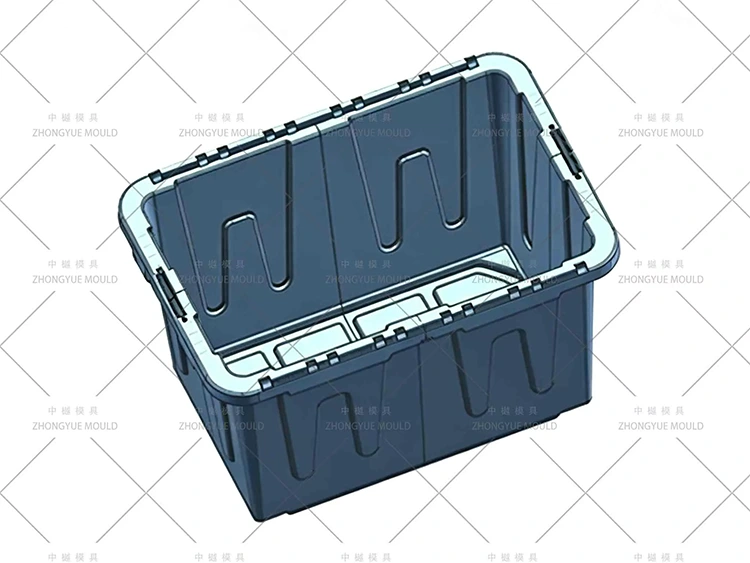

Reka Bentuk Poket Rusuk & Garpu Bertetulang — Rusuk dalaman/luaran dan poket garpu yang besar memerlukan tarikan teras yang kompleks. Kami menggunakan keluli keras H13 (2344 ESR) untuk slaid poket garpu untuk menahan daya pengapit yang tinggi dan haus gentian kaca yang melelas.
Strategi Penyejukan Dinding Tebal — Bahagian tebal (3–4.5mm) memerlukan penyejukan yang agresif untuk mengawal masa kitaran. Kami melaksanakan dwi litar terpencil + sisipan BeCu (MOLDMAX™) di persimpangan rusuk dan jejari bawah untuk mengekstrak haba daripada bahagian paling tebal terlebih dahulu.
Pemilihan Keluli Tahan Haus — PP bertetulang gentian kaca sangat melelas. H13 (HRC 48–52 permukaan nitrid) adalah wajib untuk teras, slaid dan plat haus. Rongga dalam 718H (HRC 33–38) atau 2738HH untuk kebolehgilap dan kekuatan.
Gating & Pengisian Tekanan Tinggi — Dinding tebal, bahan kelikatan tinggi memerlukan tekanan suntikan yang tinggi. Kami menggunakan pagar kapal selam yang besar pada bebibir bertetulang atau pagar hujung panas (YUDO/SYNVENTIVE) untuk memastikan pembungkusan tanpa kegagalan sisa pintu.

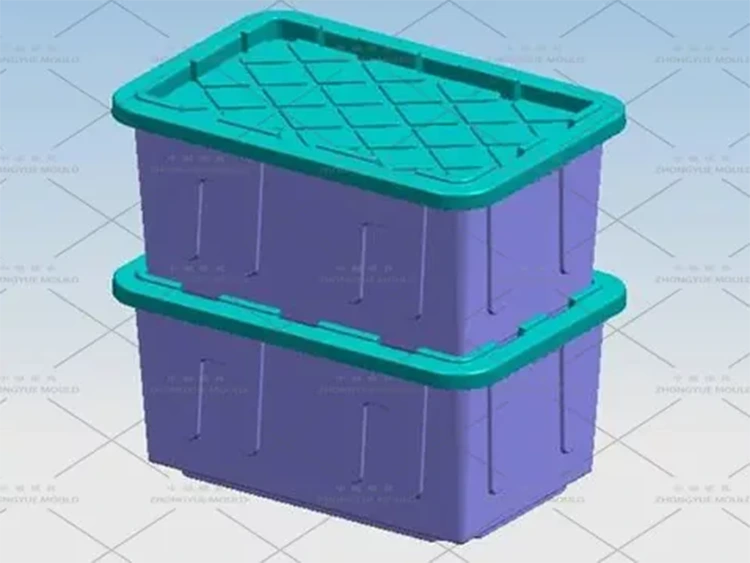

Analisis DFM & Moldflow Struktur — Kami mensimulasikan pengisian, pembungkusan, penyejukan dan ledingkan untuk memastikan kotak berdinding tebal kekal segi empat sama di bawah beban dan disusun dengan sempurna. Ketebalan rusuk dioptimumkan kepada 60–70% daripada ketebalan dinding untuk mengelakkan kesan sinki pada muka yang boleh dilihat.
Pilihan Anti-Statik (ESD) — Untuk kegunaan elektronik/automotif, kami mereka bentuk acuan untuk menjalankan PP yang dimuatkan karbon (ESD-selamat), memastikan aliran bahan tidak menyebabkan kesan terbakar (memerlukan pengudaraan yang sangat baik).
|
industri |
Keperluan Aplikasi & Acuan |
|
Logistik Automotif |
Kotak perolehan untuk bahagian logam/plastik; Bahan selamat ESD; sudut bertetulang; dimensi tepat untuk keserasian AGV |
|
Bahan Kimia & Mentah |
PP tahan asid/alkali; dinding tebal; penutup tertutup; selalunya disepadukan dengan dolly/base |
|
Pergudangan & Pengedaran |
Bekas penutup terpasang (ALC); beban susun tinggi; poket garpu; label kawasan |
Analisis DFM & Moldflow Struktur— Semak ketebalan dinding (2.5–4.5mm), susun atur rusuk, pergerakan slaid poket garpu dan gating. Jalankan Moldflow untuk meramalkan masa penyejukan (kritikal untuk dinding tebal) dan meledingkan.

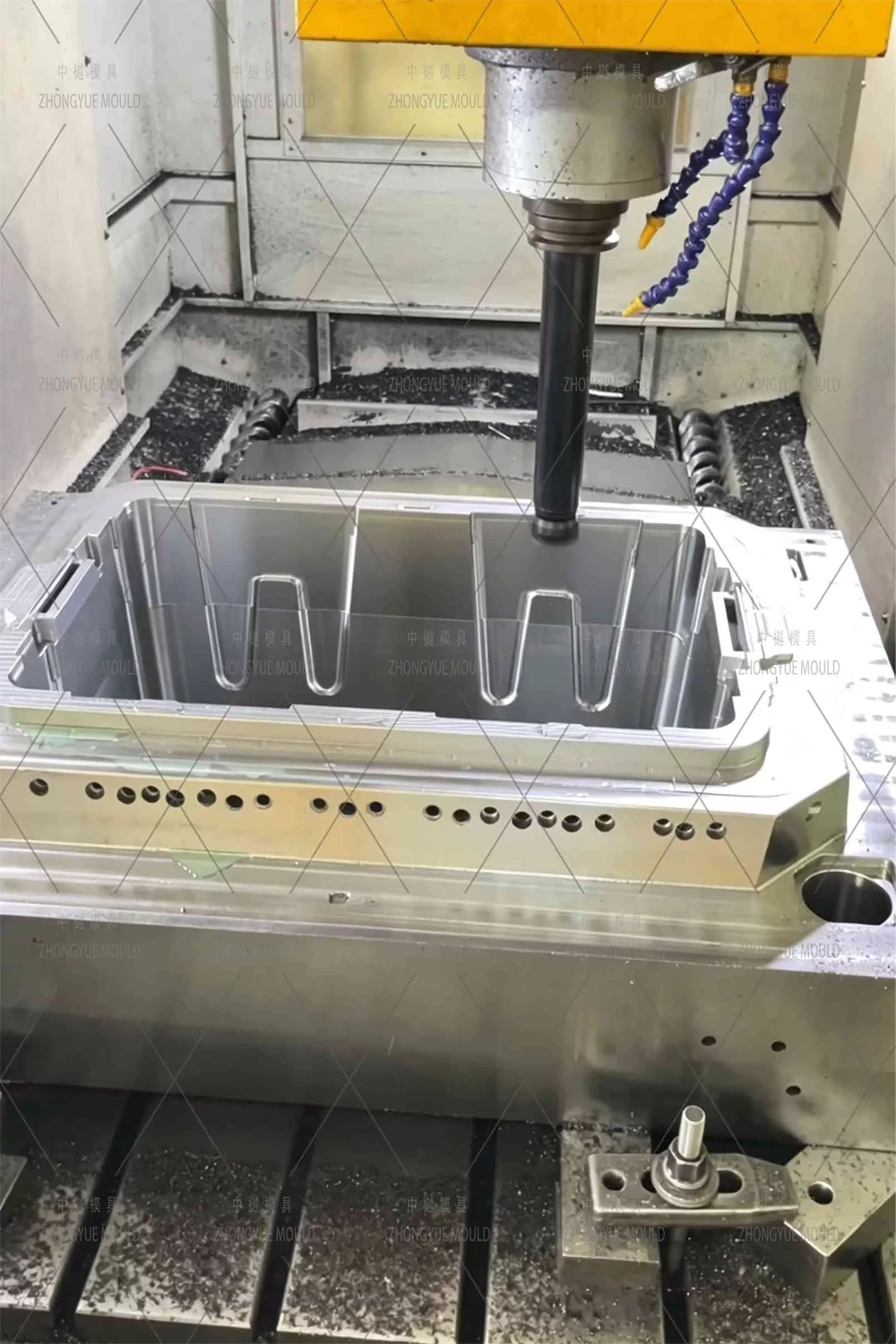

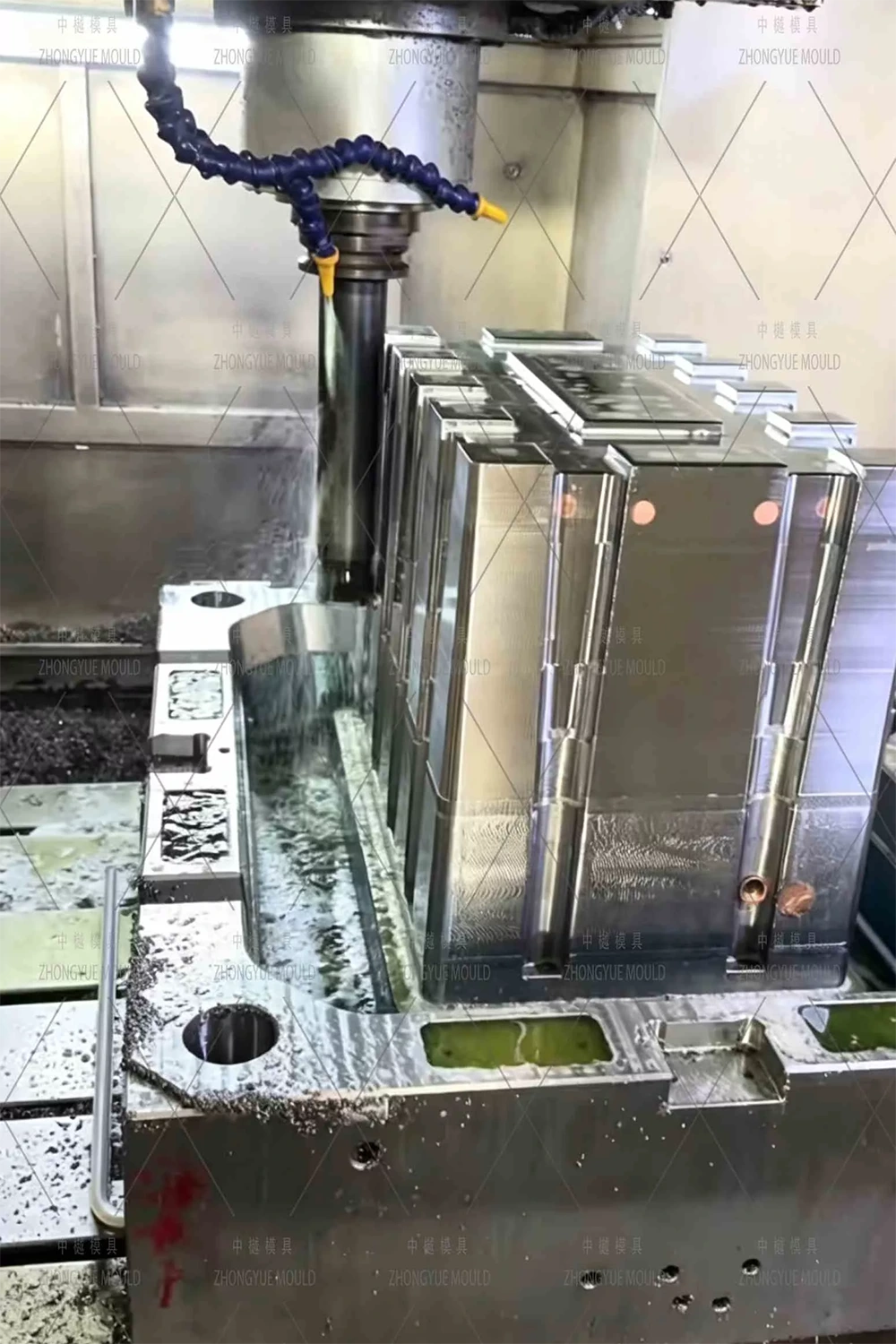

Pemesinan Keluli Tegar— CNC kasar, penggerudian lubang dalam untuk penyejukan, pengerasan slaid H13 (nitriding), pengisaran ketepatan permukaan perpisahan.

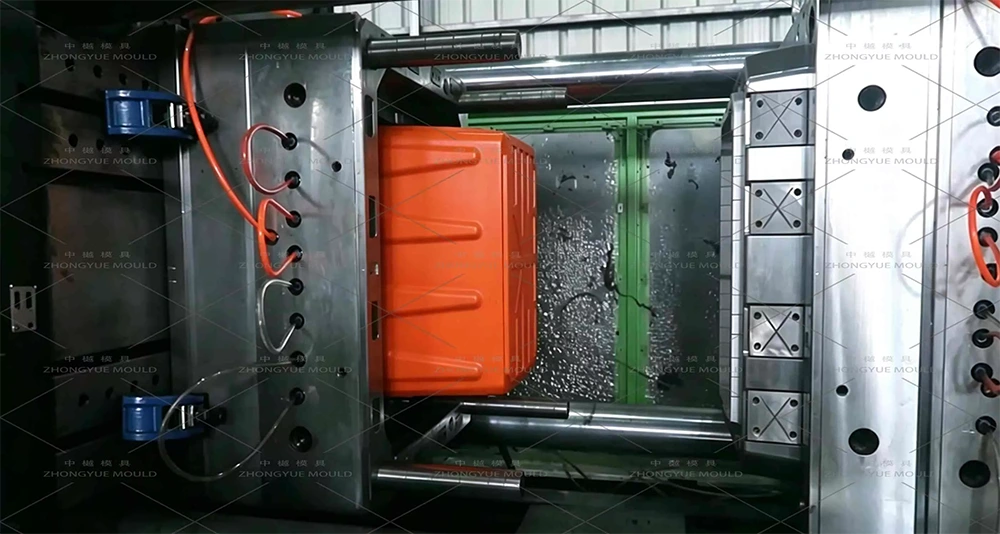

Pemasangan & Ujian Tekanan Tinggi— Muatkan slaid H13, pasang sisipan BeCu, pasang. Jalankan percubaan T1 dengan bahan PP+GF sebenar (bukan pengganti). Kotak semak untuk sinki, meledingkan dan ujian susun (simulasi beban).
Jaminan Kualiti— Pemeriksaan CMM bagi dimensi kritikal (lebar poket garpu, kerataan bibir susun). Menyediakan video percubaan dan bahagian sampel.
Penghantaran & Sokongan— Pembungkusan tugas berat, manual operasi, kit alat ganti (spring slaid H13, pin ejektor, sisipan BeCu tersedia sebagai pengganti).
Kepakaran Acuan Perindustrian— Kami membina acuan untuk bahagian automotif, tong sampah luar (240L) dan peti berat — bukan hanya barangan rumah.
Keluli Tegar & Tahan Haus— Kami menentukan keluli nitrid H13 untuk kawasan haus tinggi sebagai standard, bukan peningkatan.
Reka Bentuk Penyejukan Lanjutan— BeCu memasukkan dalam rusuk tebal untuk meminimumkan masa kitaran pada bahagian berdinding berat.
Ujian QC & Bahan Sebenar yang Tegas— Kami menguji dengan bahan PP+GF anda yang ditentukan untuk memastikan acuan berfungsi di bawah keadaan pengeluaran sebenar.
Pengalaman Eksport Global— Acuan dibekalkan kepada pemimpin logistik Eropah dan pembekal tier-1 automotif Amerika Utara.
S: Bolehkah anda menggunakan keluli P20 untuk acuan kotak tugas berat?
J: Kami sangat menasihatkan agar tidak menggunakan P20 untuk tong industri tugas berat, terutamanya dengan bahan gentian kaca. P20 (HRC 28–33) akan haus dengan cepat pada teras dan slaid. H13 (HRC 48–52 nitrided) adalah wajib untuk jangka hayat.
S: Berapa lamakah masa kitaran untuk kotak tugas berat 100L?
A: Disebabkan dinding tebal (3–4mm), masa penyejukan mendominasi. Jangkakan 45–70 saat bergantung pada ketebalan dinding dan kecekapan penyejukan (penggunaan BeCu). Kami mengoptimumkan ini dalam Moldflow.
S: Adakah anda membuat dolly/base dan tudung juga?
A: Ya. Kami biasanya memetik Bin Body (1×1), Penutup Terpasang (2×2 atau 4×1 rongga), dan Dolly/Base (1×1) sebagai acuan berasingan untuk mengoptimumkan masa penyejukan dan kitaran secara bebas.
S: Bagaimana pula dengan keperluan anti-statik (ESD)?
A: Kami mereka bentuk acuan untuk PP (bahan ESD yang diisi karbon). Ini memerlukan pengudaraan yang sangat baik (sisipan keluli berliang, lubang dalam) untuk mengelakkan kesan terbakar yang disebabkan oleh kandungan karbon.
S: Apakah maklumat yang anda perlukan untuk sebut harga?
A: Fail 2D/3D (STP/IGS) tong sampah, spesifikasi bahan (PP+GF% atau Copo PP), jangka hayat acuan (tangkapan) yang diperlukan dan spesifikasi mesin suntikan anda (jarak palang pengikat, saiz plat).
Hantar lukisan 2D/3D kotak simpanan tugas berat anda dan spesifikasi bahan. ZHONGYUE MOLD akan menyediakan semakan DFM Struktur percuma + analisis penyejukan Moldflow + sebut harga rasmi dalam masa 24–48 jam bekerja.
Hubungi kami sekarang untuk memulakan projek Tong Penyimpanan Gred Perindustrian / Acuan Suntikan Kotak Perolehan anda!
