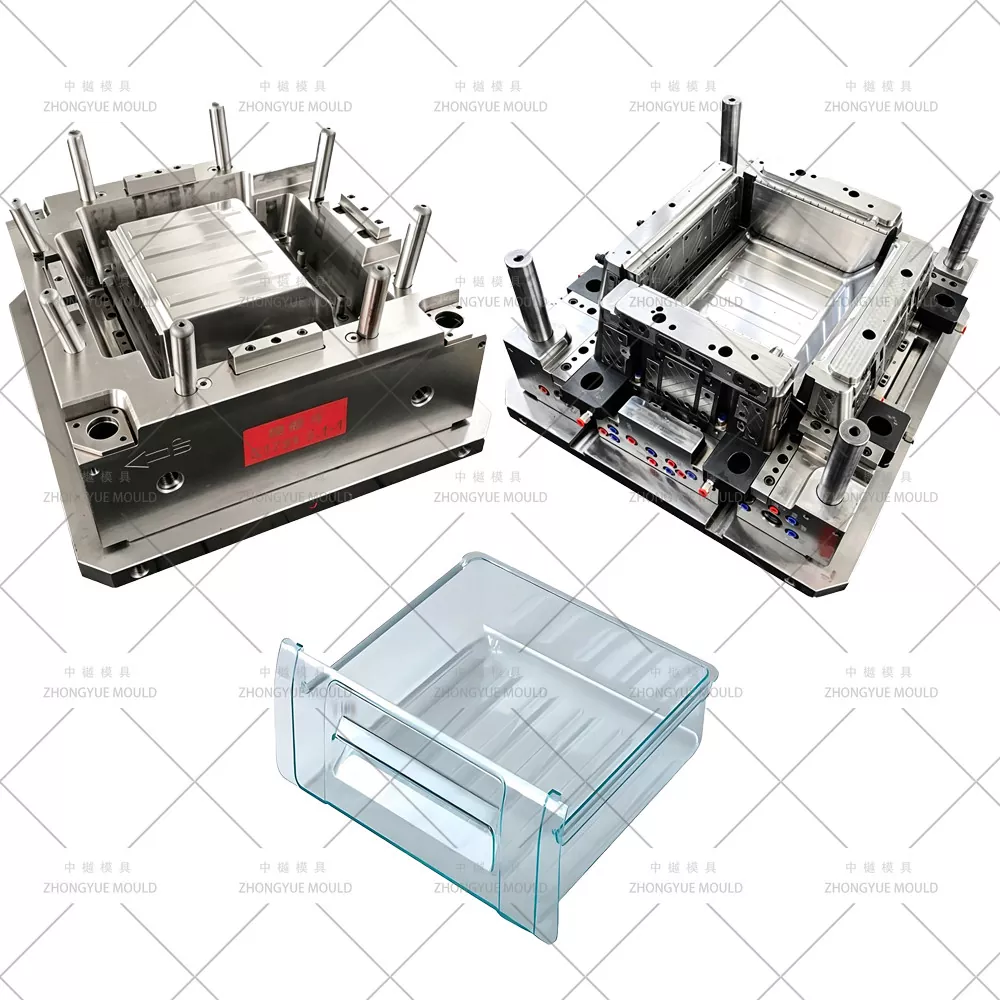

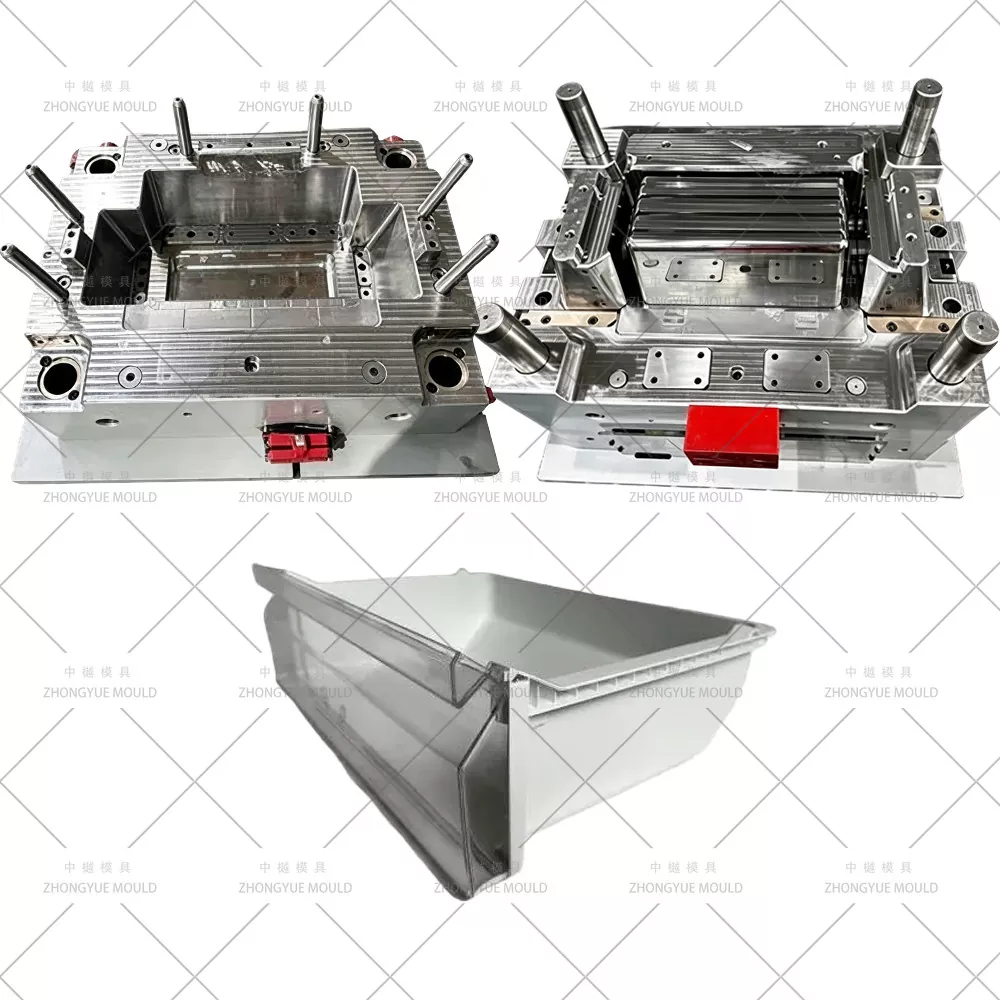

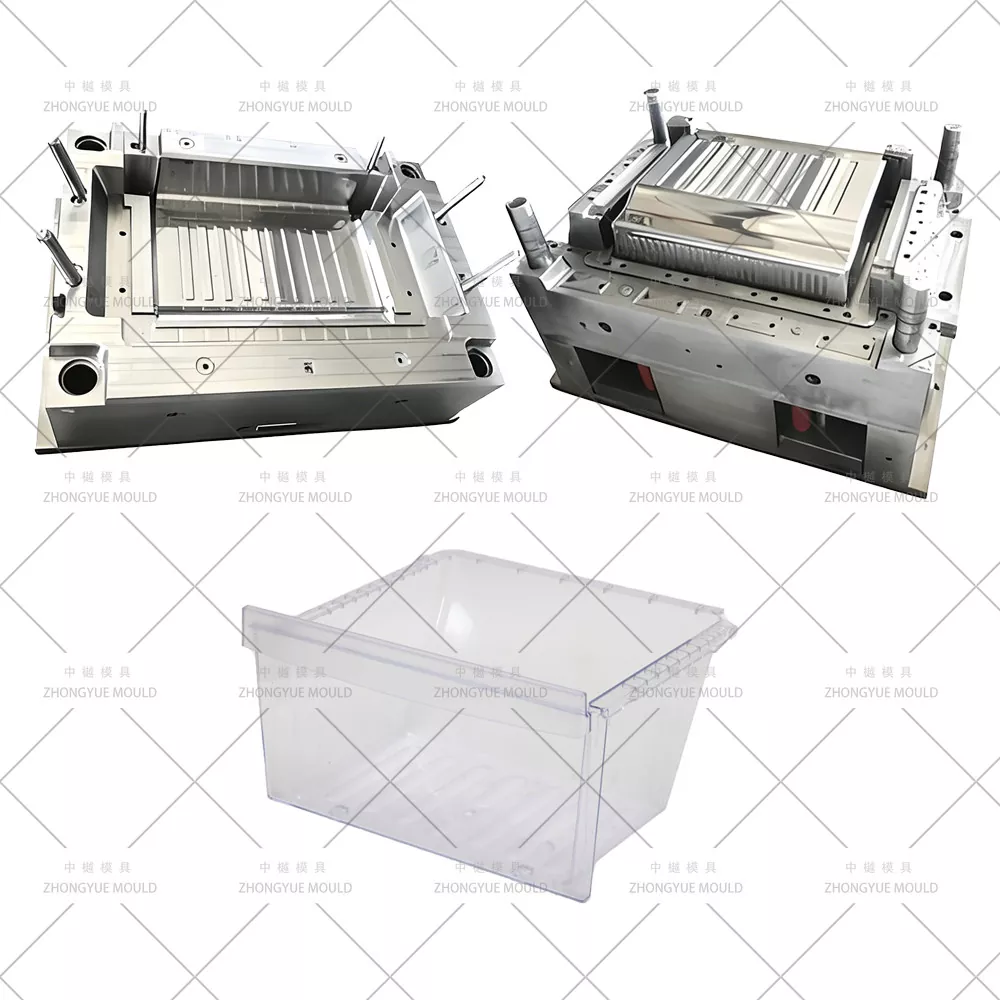

Laci peti sejuk adalah komponen plastik berskala besar yang kompleks yang memerlukan ketepatan tinggi dalam reka bentuk acuan. Kajian kes ini memperincikan cara Zhongyue Mould merekayasa penyelesaian berprestasi tinggi untuk laci peti sejuk PS (Polystyrene), menangani cabaran dalam deMoulding, penyejukan dan integriti struktur.
|
Nama Acuan |
Acuan Laci Peti Sejuk Plastik |
|
|
Meterial acuan |
P20,2738,718H,NAK80,2316,S136,H13,dsb |
|
|
Asas Acuan |
Buatan sendiri,LKM,DME,ASSAB |
|
|
rongga |
Tunggal/berbilang |
|
|
pelari |
Pelari sejuk dan pelari panas |
|
|
Jenama Hot Runner |
Cikgu, HUSKY, YUDO, dll. |
|
|
Perisian Degsin |
UG:Aoto CAD dan sebagainya |
|
|
Kehidupan acuan |
50-100 juta Tembakan/ 5-6 tahun, Walaupun dalam 10 tahun dalam penyelenggaraan yang baik |
|
|
Masa T1 |
45-60 hari |
|
|
Bahan Plastik |
PC ABS |
|
|
Jenis Pintu |
Pinpoint Gate, Edge Gate, Sub Gate, Film Gate, Valve Gate, Open Gate, dsb. |
|
|
Rawatan Permukaan Acuan |
EDM, tekstur, penggilap berkilat tinggi |
|
|
Sistem Kualiti |
ISO9001 |
|
|
Kod HS |
8480719090 |
|
|
asal usul |
Huangyan Zhejiang China |
|
|
Pakej |
Kes Kayu |
|
|
Bahan acuan |
Kekerasan |
Kehidupan acuan |
|
P20 |
HRC 28-33 |
>300,000 tembakan |
|
718 |
HRC 33-36 |
>500,000 tembakan |
|
H13 |
HRC >43 |
>800,000 tembakan |
|
2344 |
HRC >48 |
>800,000 tembakan |
|
S136 |
HRC 48-52 |
>1,000,000 tembakan |
Jadikan projek Acuan Peti Sejuk seterusnya cerah!

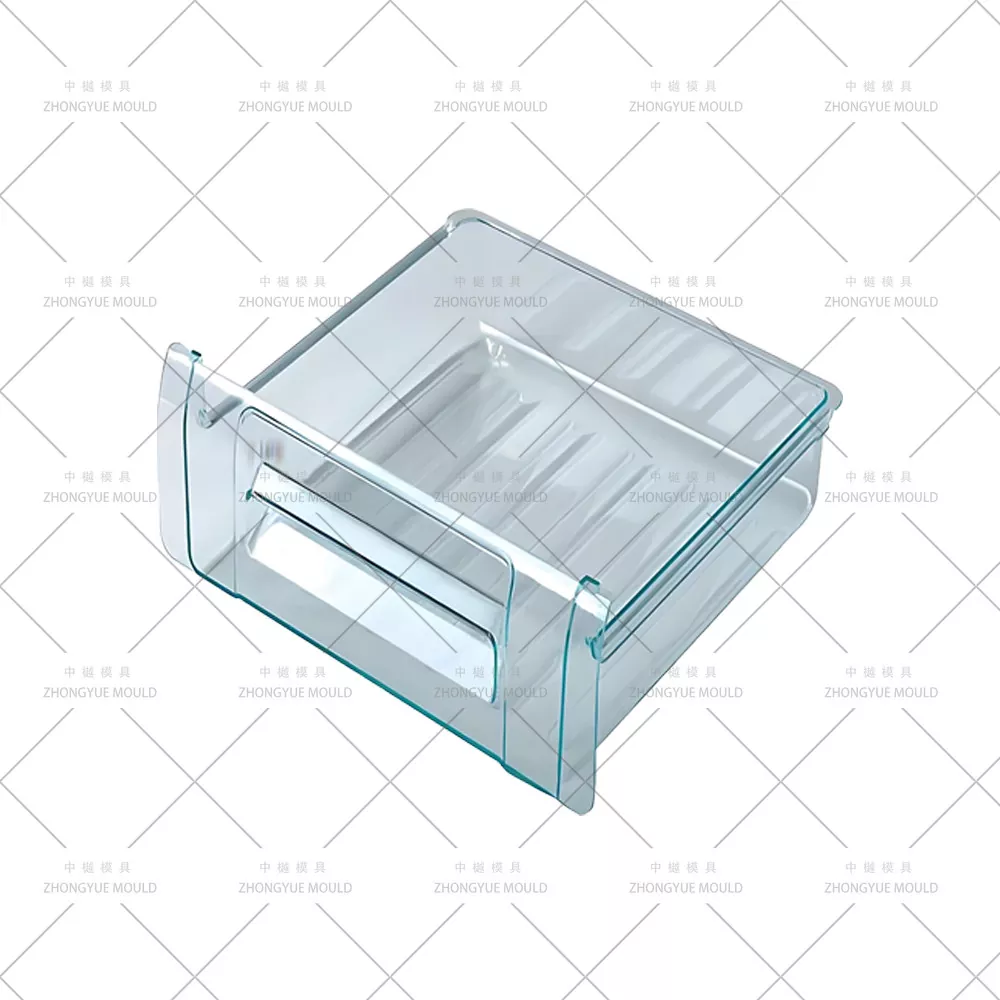

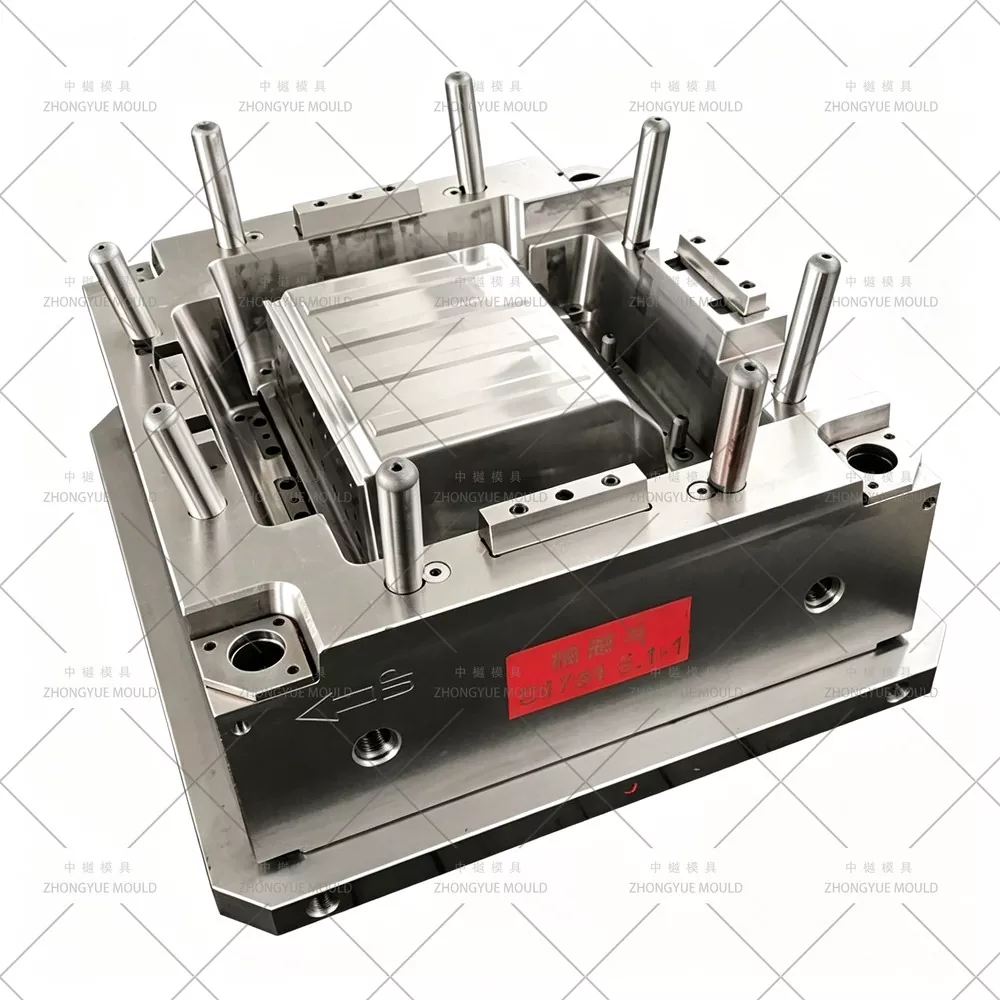

Laci peti sejuk mempunyai geometri yang kompleks, termasuk:
Permukaan melengkung di bahagian atas hadapan.
Berbilang gesper (di bahagian tengah hadapan, permukaan dalam dan kedua-dua dinding sisi).
Skirt sempit (lebih kurang 8mm lebar) di sepanjang mulut laci.

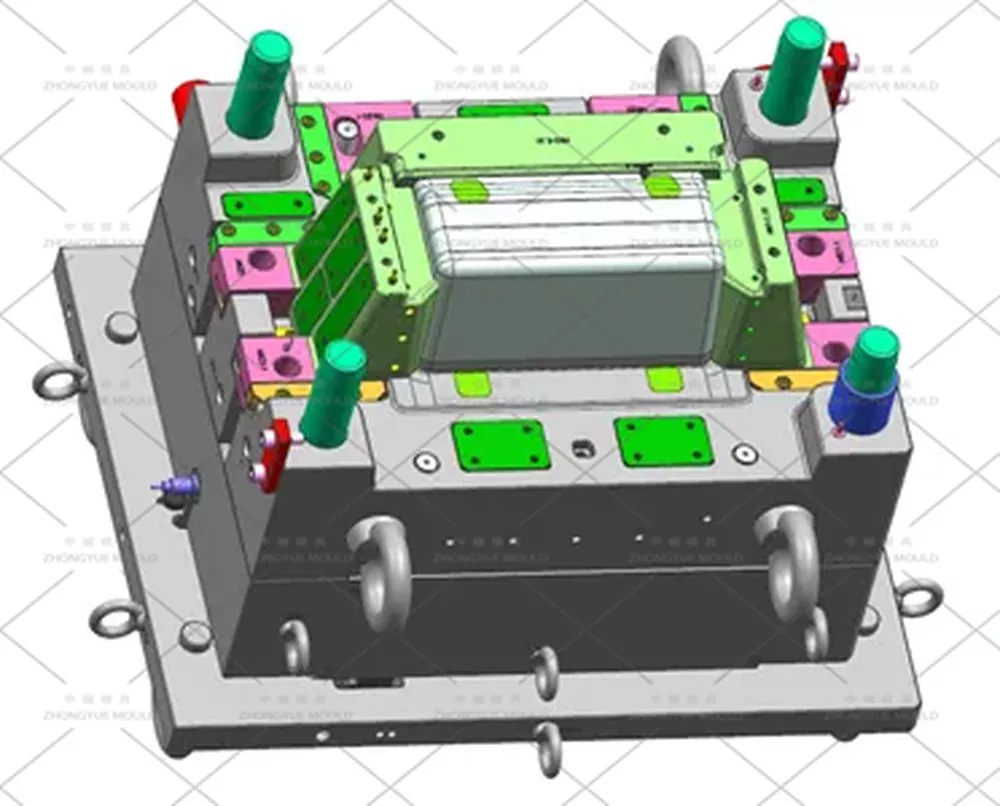

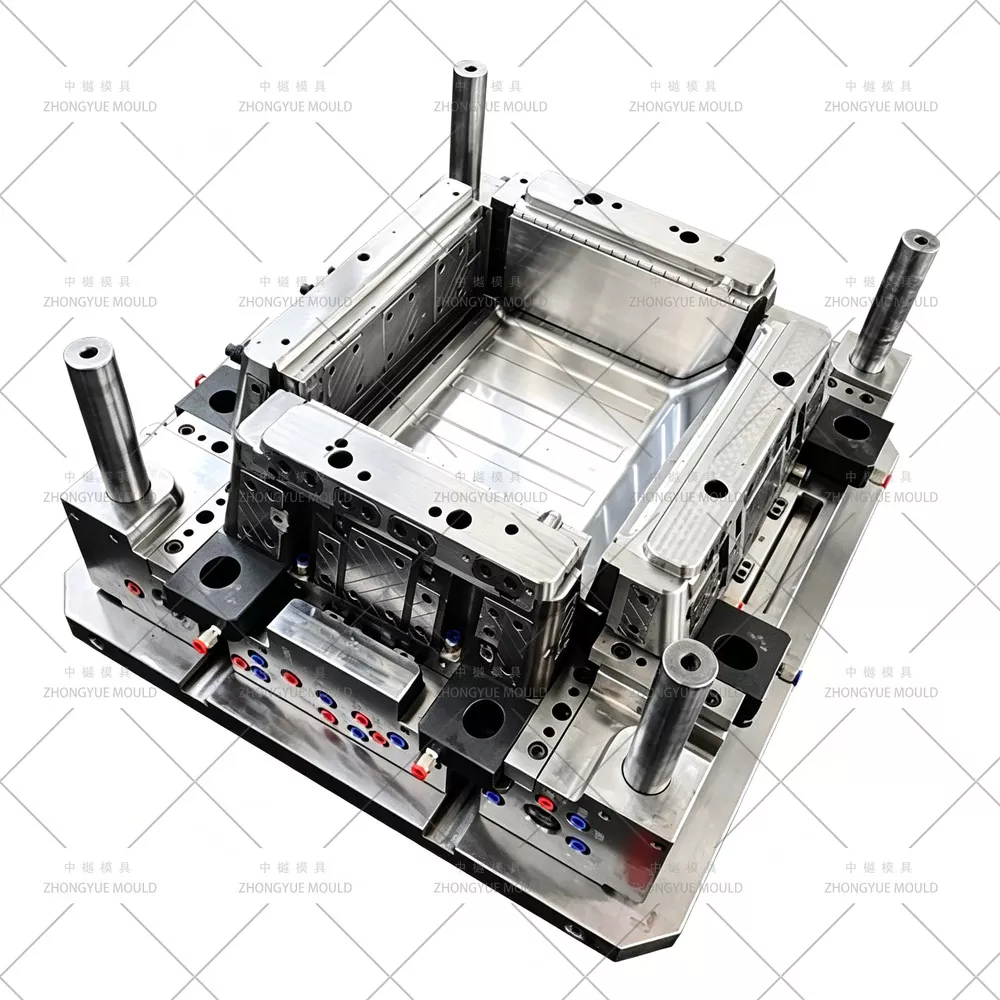

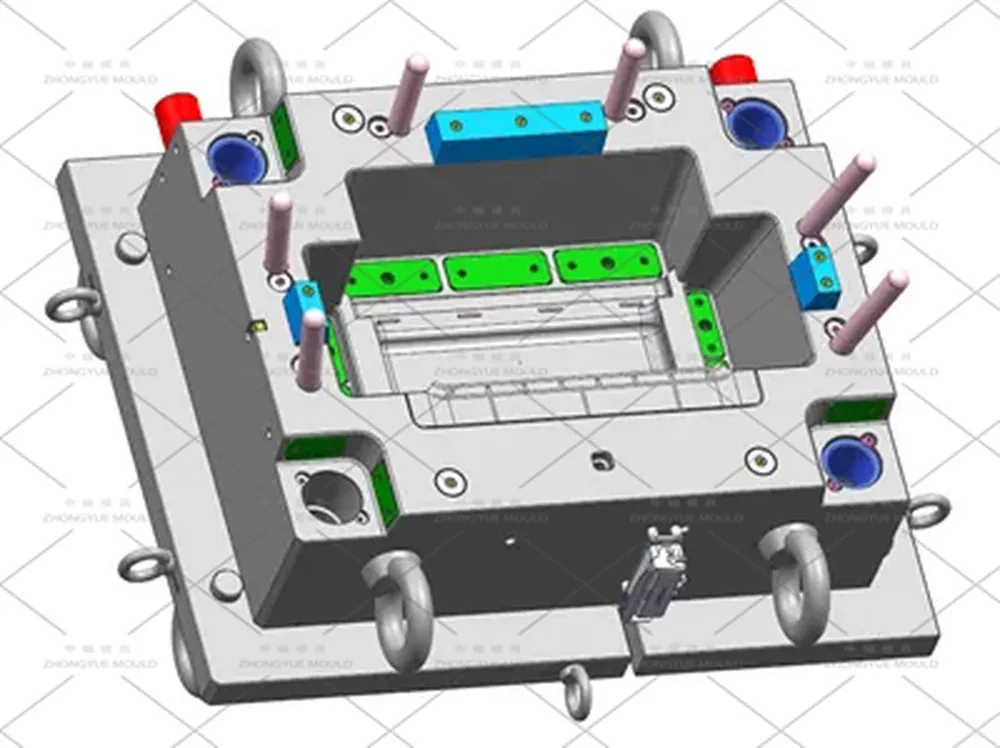

Untuk mengatasi cabaran deMoulding, kami melaksanakan penyelesaian hibrid yang menggabungkan peluncur Acuan tetap, peluncur sisi dan mekanisme deMoulding tolak serong untuk melepaskan semua potongan bawah tanpa merosakkan bahagian PS lutsinar.
|
Bahagian |
Komponen / Sistem |
Ciri Teknikal Utama & Logik Reka Bentuk |
|
2.1 |
Peluncur Sisi Depan |
Struktur: Reka bentuk bersepadu untuk kekuatan tinggi. Estetika: Alur gelongsor tersembunyi pada tempat duduk untuk menghalang garisan saksi pada permukaan yang boleh dilihat. |
|
2.2 |
Mekanisme Slider Sisi |
Struktur: Tiang pemandu condong + peluncur. Pembuatan: Reka bentuk pisah (gelangsar + tempat duduk) untuk memudahkan pemesinan dan penyelenggaraan. |
|
2.3 |
Mekanisme Tolak Serong |
Struktur: Sistem T-slot untuk gesper pemegang dalam. Prestasi: Rod tolak dwi memastikan pergerakan seimbang; padanan slot bersudut draf gesper. |
|
2.4 |
Sistem Ejection Termaju |
Struktur: Plat tolak berbentuk U tiga keping. Fungsi: Reka bentuk bertatah menghalang kesesakan; rod tolak rata memastikan pergerakan disegerakkan. |
|
2.5 |
Peranti Pecah Vakum |
Sistem: Unit tiupan dwi (acuan bergerak & tetap). Operasi: Pengaktifan berurutan untuk mengelakkan keretakan vakum semasa pembukaan Acuan. |
|
2.6 |
Sistem Hot Runner |
Komponen: Muncung Injap Jarum Induk Acuan. Reka Bentuk Pagar: Lokasi pagar ceruk untuk menyembunyikan tanda kimpalan. |
|
2.7 |
Asas Acuan & Penjajaran |
Struktur: Plat tetap bersepadu + struktur sisip untuk mengalihkan Acuan. Penjajaran: lubang kon dan bos 10° untuk penjajaran diri. |
|
2.8 |

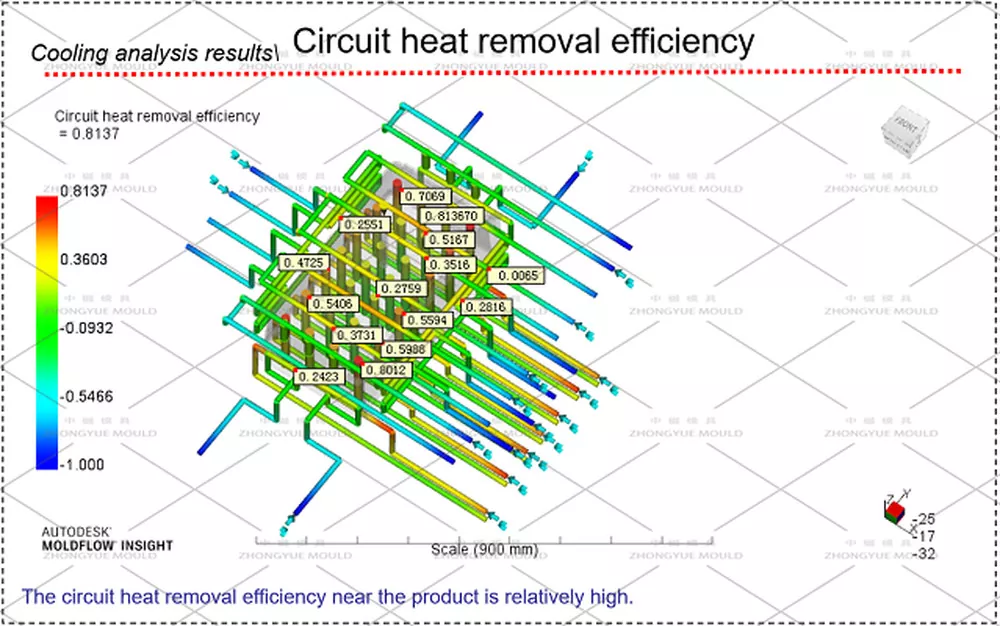

Sistem Penyejukan Konformal |
Saluran: Litar bebas untuk Acuan tetap; saluran dalaman zigzag untuk blok tolak serong. Faedah: Menghalang pemanasan silang dan memastikan penyejukan seragam. |

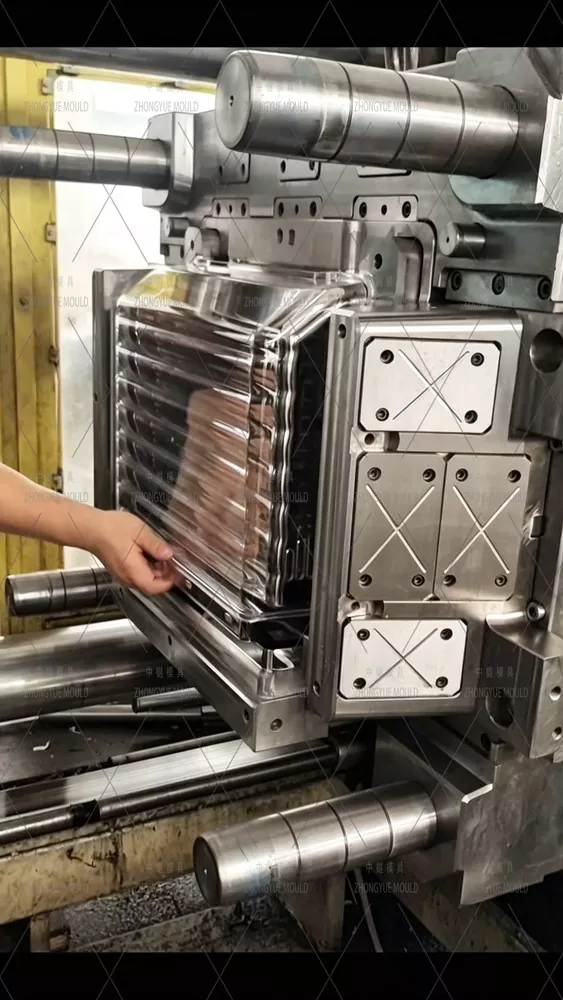

Acuan dua plat ini beroperasi seperti berikut:

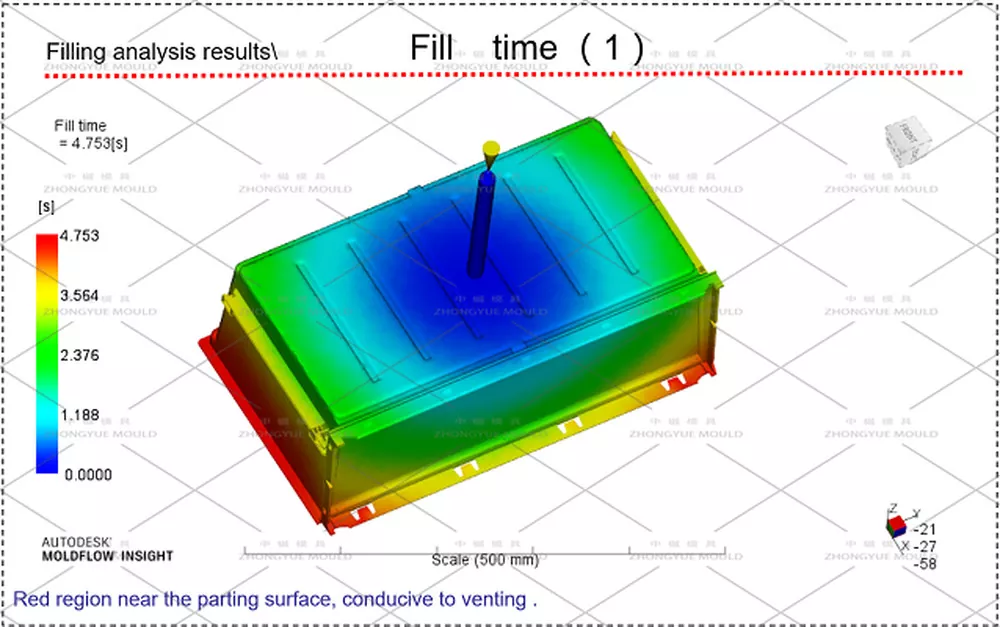

Suntikan & Penyejukan: Pelari panas memenuhi rongga; saluran penyejukan menguatkan PS.
Pembukaan Acuan: Acuan yang bergerak ditarik balik. Peluncur dan mekanisme serong mula deMoulding.
Ejection: Ejector mesin suntikan mengaktifkan sistem plat tolak, mengangkat laci keluar.
Set Semula: Proses terbalik untuk kitaran seterusnya.
Senarai Bahan:
Plat Acuan Tetap: 2711 Keluli Pra-keras
Sisipan Acuan Bergerak: 2311 Keluli
Komponen Teras (Gelangsar/Tolak Serong): Keluli 2711 dengan Nitriding (kedalaman 0.15mm, 50-52HRC)
Asas Acuan: Keluli Karbon Sederhana 1050
Protokol Pemesinan Ketepatan:
Kemasan Pertama Pemasangan: Bahagian bergerak kritikal (teras, peluncur, tolakan) dipasang sebelum penamat CNC akhir untuk menghapuskan perbezaan langkah.
Tekstur EDM: Plat tekan terukir secara elektro untuk mengelakkan garisan perpisahan yang kelihatan.
Pemotongan Wayar: Menggunakan rujukan yang disediakan NC untuk penjajaran tahap mikron.
