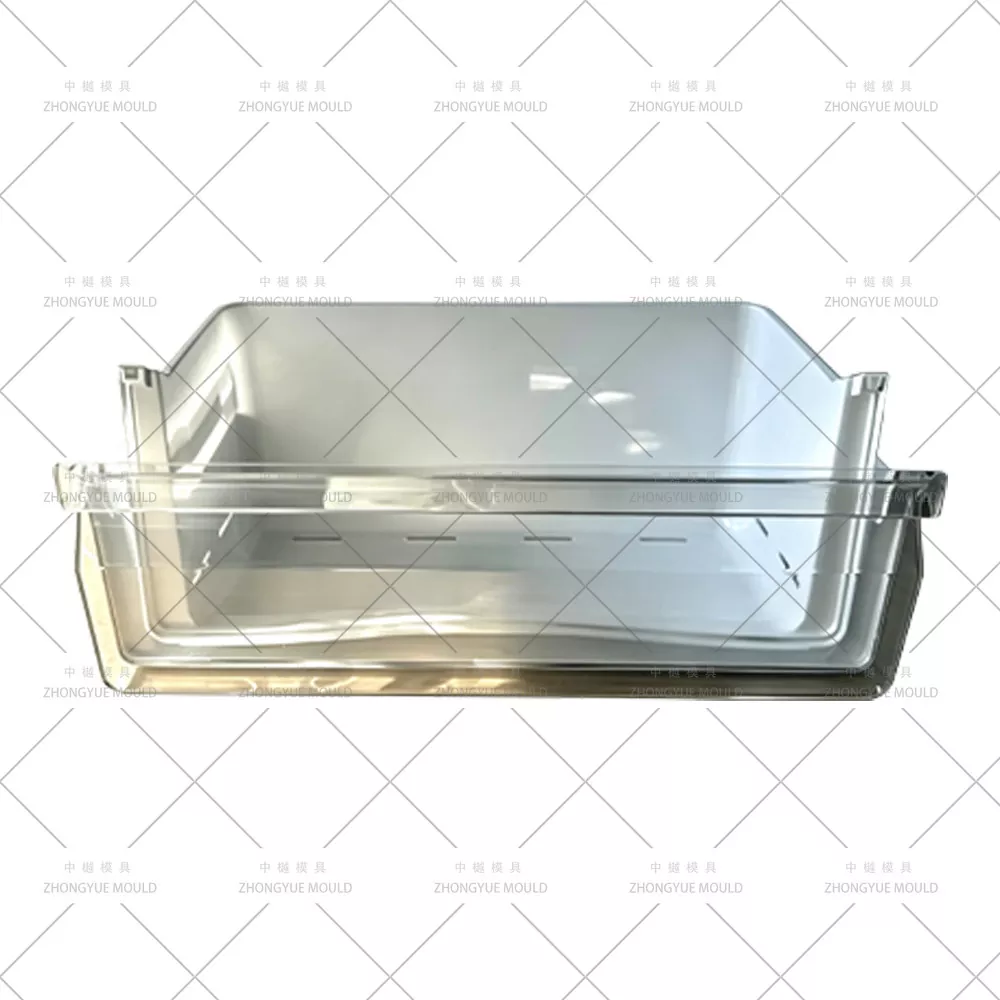

Menghasilkan Acuan Kabinet Peti Sejuk Plastik moden adalah jauh lebih kompleks daripada Mengacu kotak plastik ringkas. Komponen ini menuntut ketepatan mutlak, kesempurnaan estetik, dan integriti struktur. Di Zhongyue Mould, kami pakar dalam kejuruteraan Acuan Suntikan Kabinet Peti Sejuk yang menavigasi geometri kompleks—dari permukaan melengkung dan gesper berbilang arah kepada skirt sempit—memastikan pengeluaran yang sempurna dan Pengacuan yang mudah tanpa merosakkan bahan PS lutsinar yang halus.
|
Nama Acuan |
Acuan Kabinet Peti Sejuk Plastik |
|
|
Meterial acuan |
P20,2738,718H,NAK80,2316,S136,H13,dsb |
|
|
Asas Acuan |
Buatan sendiri,LKM,DME,ASSAB |
|
|
rongga |
Tunggal/berbilang |
|
|
pelari |
Pelari sejuk dan pelari panas |
|
|
Jenama Hot Runner |
Cikgu, HUSKY, YUDO, dll. |
|
|
Perisian Degsin |
UG:Aoto CAD dan sebagainya |
|
|
Kehidupan acuan |
50-100 juta Tembakan/ 5-6 tahun, Walaupun dalam 10 tahun dalam penyelenggaraan yang baik |
|
|
Masa T1 |
45-60 hari |
|
|
Bahan Plastik |
PC ABS |
|
|
Jenis Pintu |
Pinpoint Gate, Edge Gate, Sub Gate, Film Gate, Valve Gate, Open Gate, dsb. |
|
|
Rawatan Permukaan Acuan |
EDM, tekstur, penggilap berkilat tinggi |
|
|
Sistem Kualiti |
ISO9001 |
|
|
Kod HS |
8480719090 |
|
|
asal usul |
Huangyan Zhejiang China |
|
|
Pakej |
Kes Kayu |
|
|
Bahan acuan |
Kekerasan |
Kehidupan acuan |
|
P20 |
HRC 28-33 |
>300,000 tembakan |
|
718 |
HRC 33-36 |
>500,000 tembakan |
|
H13 |
HRC >43 |
>800,000 tembakan |
|
2344 |
HRC >48 |
>800,000 tembakan |
|
S136 |
HRC 48-52 |
>1,000,000 tembakan |
Jadikan projek Acuan Peti Sejuk seterusnya cerah!

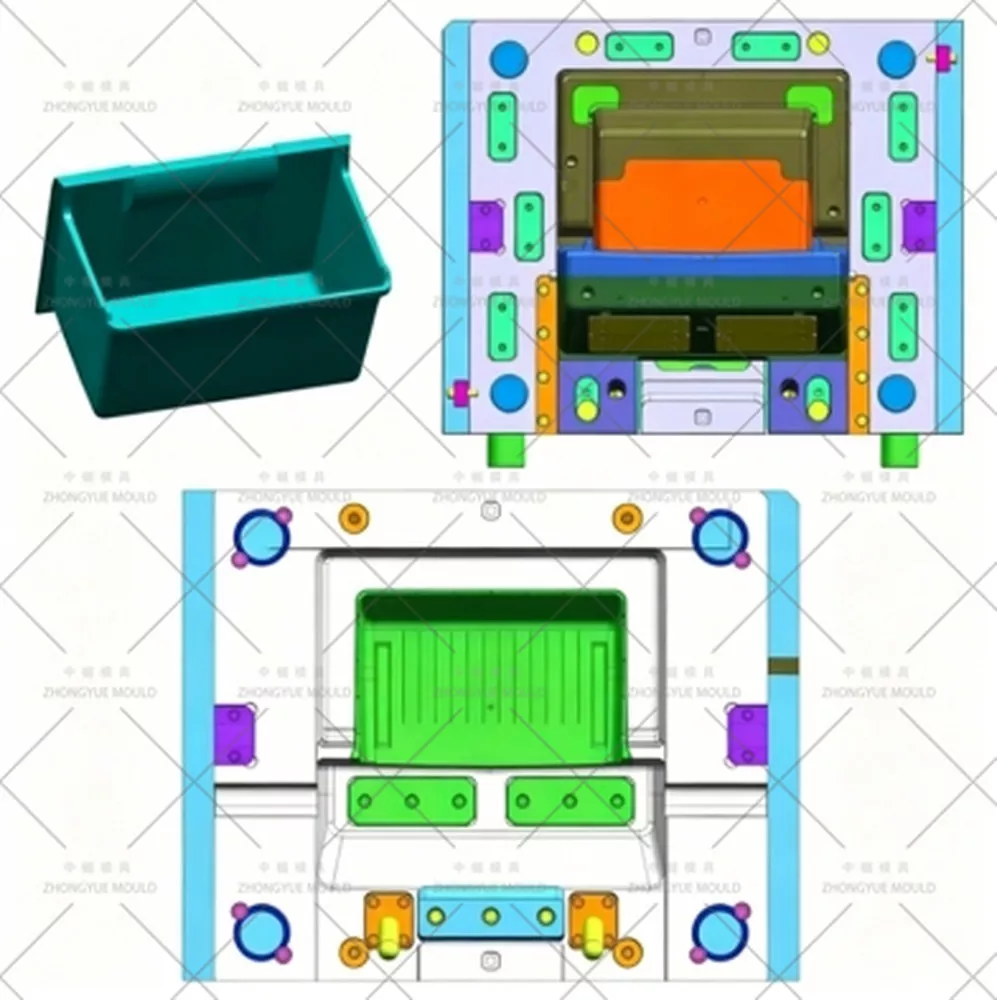

Kabinet Peti Sejuk menampilkan struktur bahagian yang rumit yang menimbulkan cabaran deMoulding yang ketara. Pasukan kejuruteraan kami mengatasinya melalui reka bentuk mekanikal yang inovatif:
|
Ciri / Sistem |
Kelebihan Teknikal & Logik Reka Bentuk Zhongyue |
|
Hibrid DeMoulding |
Cabaran: Pelbagai potongan bawah pada bahagian hadapan, sisi dan dinding dalam. Penyelesaian: Sistem yang disegerakkan yang menggabungkan penggelongsor Acuan tetap, penggelongsor sisi dan mekanisme tolak serong memastikan lenting bebas kerosakan bahagian PS yang kompleks. |
|
Peluncur Sisi Depan |

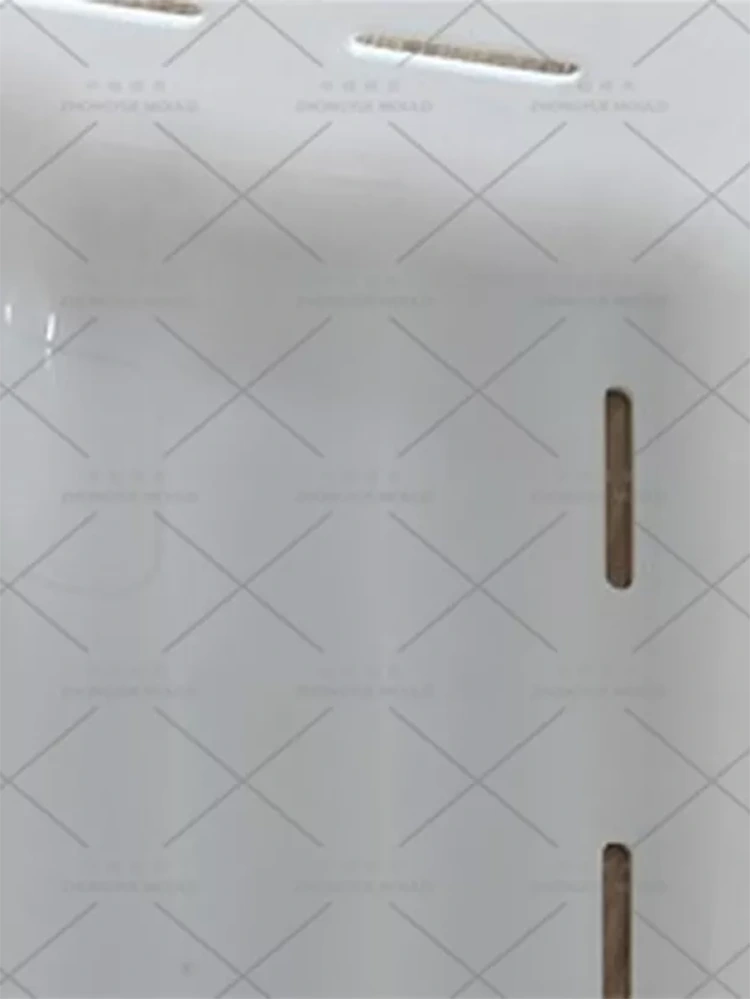

Reka bentuk: Struktur bersepadu untuk kekuatan maksimum. Estetika: Alur gelongsor disembunyikan secara strategik pada tempat duduk untuk menghapuskan sepenuhnya garisan saksi yang boleh dilihat pada permukaan luar. |
|
Mekanisme Slider Sisi |
Reka bentuk: Tiang panduan condong + reka bentuk gelangsar belah. Faedah: Memudahkan pemesinan CNC yang lebih mudah dan memudahkan penyelenggaraan masa hadapan tanpa menjejaskan integriti struktur. |
|

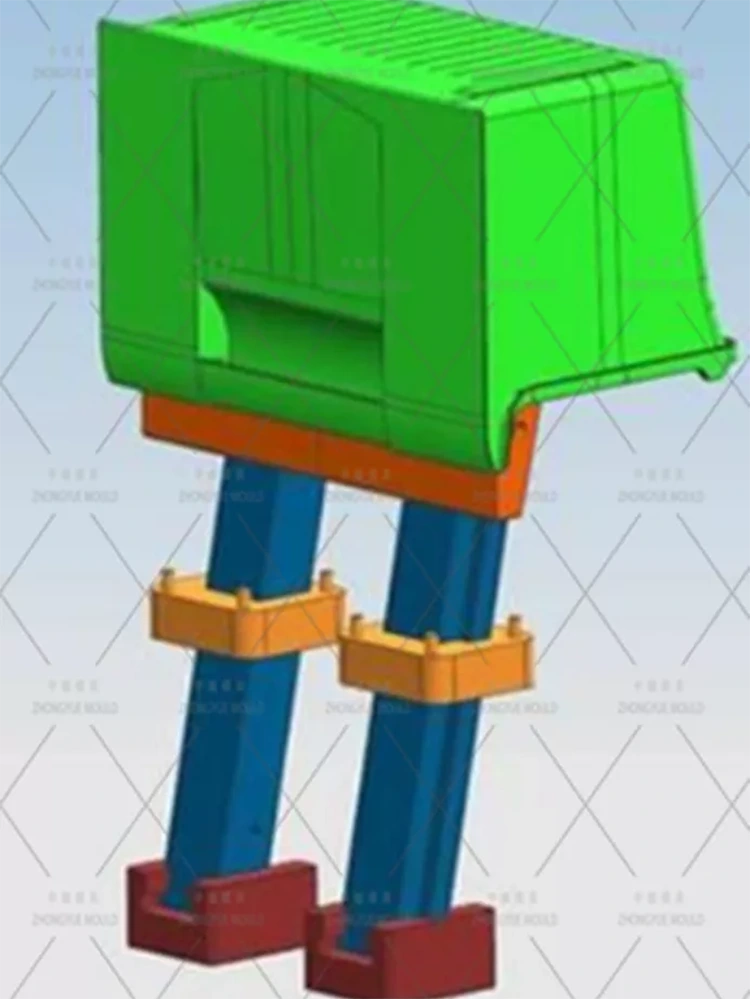

Mekanisme Tolak Serong |
Reka bentuk: Sistem slot-T disesuaikan untuk gesper pemegang dalam. Prestasi: Dilengkapi dengan dwi tolak rod untuk pergerakan seimbang sempurna; slot bersudut tepat padan dengan sudut draf gesper. |
|
Sistem Ejection Termaju |
Reka bentuk: Plat tolak berbentuk U tiga keping dengan struktur bertatah. Fungsi: Menghalang kesesakan mekanikal manakala rod tolak rata menjamin pergerakan yang disegerakkan untuk pelepasan bahagian seragam. |
|
Peranti Pecah Vakum |
Sistem: Unit tiupan dwi disepadukan ke dalam Acuan bergerak dan tetap. Operasi: Aktifkan secara berurutan apabila acuan dibuka untuk mengelakkan keretakan akibat vakum atau ubah bentuk bahagian. |
|
Sistem Hot Runner |
Komponen: Muncung Injap Jarum Induk Acuan. Reka Bentuk Pintu: Lokasi pagar ceruk diletakkan secara strategik untuk menyembunyikan kesan kimpalan, memastikan permukaan kelihatan bersih. |
|
Penyejukan Konformal |
Saluran: Litar bebas untuk Acuan tetap; saluran dalaman zigzag untuk blok tolak serong. Faedah: Menjamin pelesapan haba yang seragam, menghalang pemanasan silang dan meminimumkan masa kitaran. |
Untuk memastikan jangka hayat Acuan yang berpanjangan (melebihi 500,000 tangkapan) dan ketepatan tahap mikron, pemilihan bahan dan protokol pemesinan dikawal ketat:
Komposisi Keluli Gred Tinggi:
Plat Acuan Tetap: 2711 Keluli pra-keras untuk kestabilan.
Sisipan Acuan Bergerak: Keluli 2311 untuk kebolehgilapan yang sangat baik.
Komponen Teras (Gelangsar/Tolak Oblique): 2711 Keluli dirawat dengan Nitriding (kedalaman 0.15 mm, mencapai 50-52 HRC) untuk rintangan haus tertinggi.
Asas Acuan: Keluli Karbon Sederhana Teguh 1050.
Penjajaran & Pemasangan: Plat tetap dan struktur sisipan integral menggunakan lubang kon 10° dan bos untuk penjajaran diri yang sempurna semasa pengapit.
Protokol Pemesinan Ketepatan:

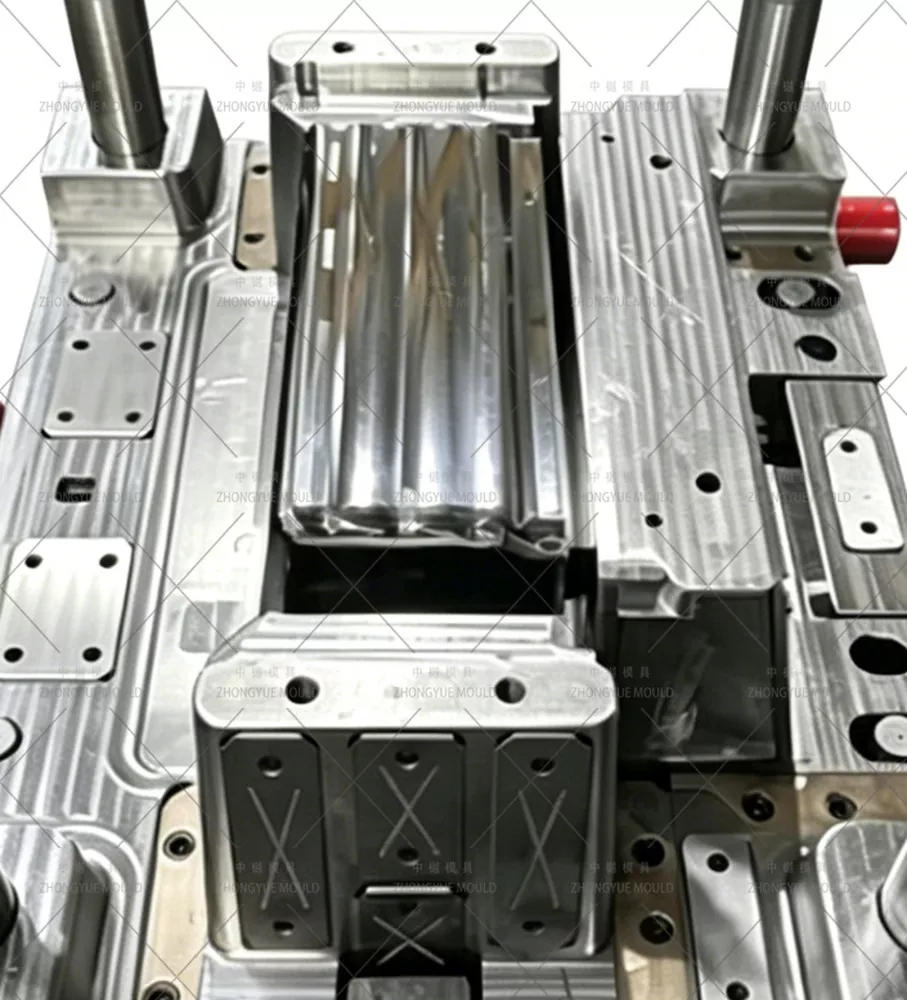

Kemasan Pertama Pemasangan: Bahagian bergerak kritikal (teras, peluncur) dipasang kering sebelum penamat CNC akhir. Pendekatan proaktif ini menghapuskan perbezaan langkah dan memastikan penyepaduan bahagian yang lancar.
Tekstur EDM: Plat tekan menjalani pengerasan elektro serentak untuk menjamin tekstur permukaan yang sepadan dan menghalang garisan perpisahan yang kelihatan pada produk akhir.
Pemotongan Wayar: Dilaksanakan menggunakan rujukan yang disediakan NC untuk mencapai ketepatan penjajaran peringkat mikron.
Acuan dua plat kami yang dioptimumkan beroperasi dengan lancar untuk memaksimumkan kecekapan pengeluaran anda:
Suntikan & Penyejukan: Sistem pelari panas Mould-Master menyuntik plastik cair ke dalam rongga. Pada masa yang sama, saluran penyejukan konformal bebas kami dengan cepat dan seragam memejalkan bahan PS.

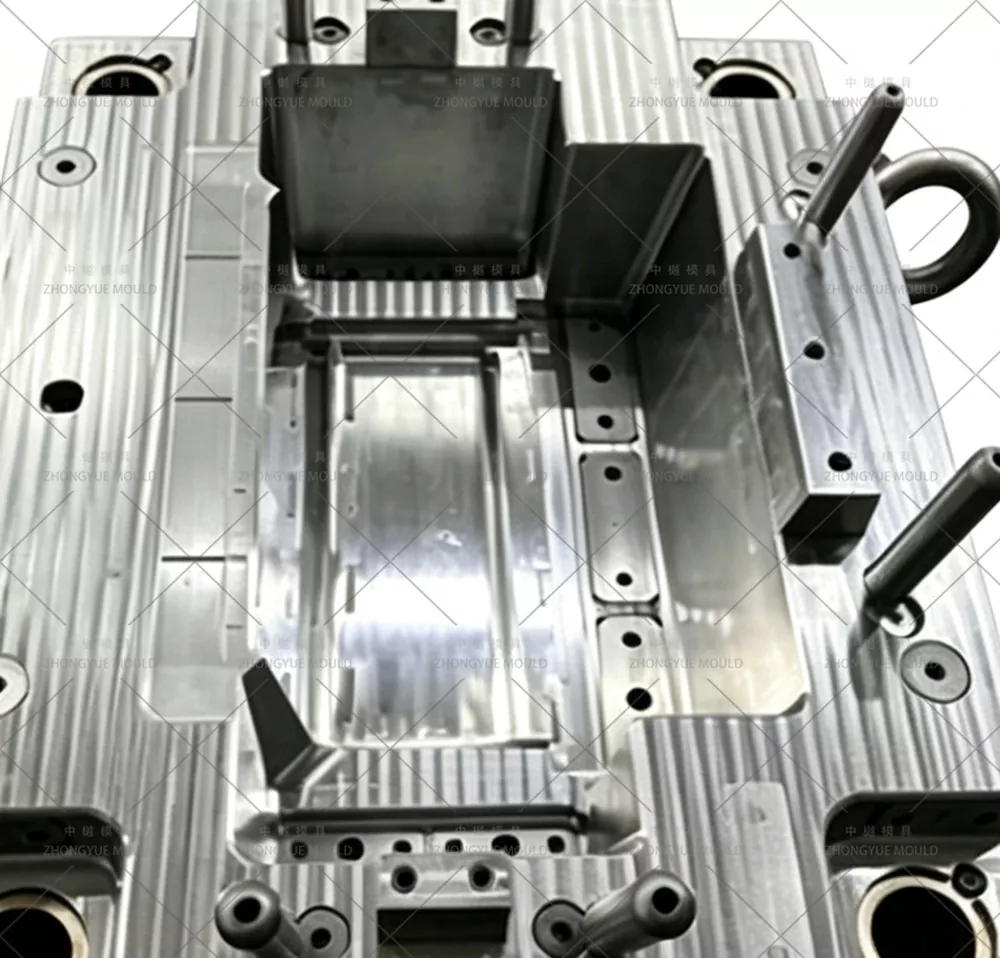

Pembukaan Acuan: Acuan yang bergerak ditarik balik. Gelangsar Acuan Tetap, gelangsar sisi dan mekanisme serong memulakan proses deMoulding yang disegerakkan.
Ejection: Ejector mesin suntikan menggunakan sistem plat tolak berbentuk U tiga keping, dengan selamat mengangkat Kabinet peti sejuk yang terbentuk sepenuhnya keluar dari rongga.
Tetapkan Semula: Semua sistem menarik balik dan kembali ke kedudukan asalnya, sejajar dengan sempurna dan bersedia untuk kitaran pengeluaran berkelajuan tinggi seterusnya.
Didorong oleh falsafah:
Zhongyue Mould ialah syarikat terkemuka dalam industri acuan penutup penghawa dingin suntikan plastik. Pasukan jurutera dan pereka kami yang sangat berpengalaman mempunyai pengalaman gabungan selama beberapa dekad dalam reka bentuk dan pembuatan acuan penutup penghawa dingin plastik. Kami menyediakan perkhidmatan yang komprehensif, mengkhusus dalam pengeluaran acuan penutup penghawa dingin berkualiti tinggi dan berketepatan tinggi. Kami juga telah membantu ramai pelanggan dalam menyesuaikan pelbagai jenis garisan acuan penutup penghawa dingin plastik.
Kami juga boleh menawarkan bantuan komprehensif dalam pengurusan proses pengeluaran anda. Jabatan perolehan akan membeli bahan mentah berkualiti tinggi, manakala jabatan teknikal akan memilih formula plastik yang sesuai. Selaras dengan parameter penghawa dingin plastik Keperluan hayat acuan dan kedudukan pasaran, kami akan memilih penghawa dingin plastik yang paling sesuai Parameter penutup, struktur, dll. Kapasiti pengeluaran kami yang luas membolehkan kami menghantar Penutup penghawa dingin plastik dengan segera, pada harga yang kompetitif dan dengan kualiti yang terjamin.
