Acuan Sambungan Lurang PP DN1000 Plastik

Acuan Sambungan Lurang Plastik PP DN1000 – Ruang Pemeriksaan L=1000mm Acuan Suntikan oleh ACUAN ZHONGYUE

Dalam sistem saliran perbandaran moden, Bilik Pemeriksaan Plastik menggantikan lurang bata dan konkrit tradisional dengan komponen modular yang ringan, tahan kakisan dan mudah dipasang. Satu ruang yang lengkap terdiri daripada:

Tapak (Bawah / Tapak Bangku) – dengan soket masuk/alur keluar

Aci Sambungan / Gelang Riser– laraskan kedalaman ruang ke aras tanah

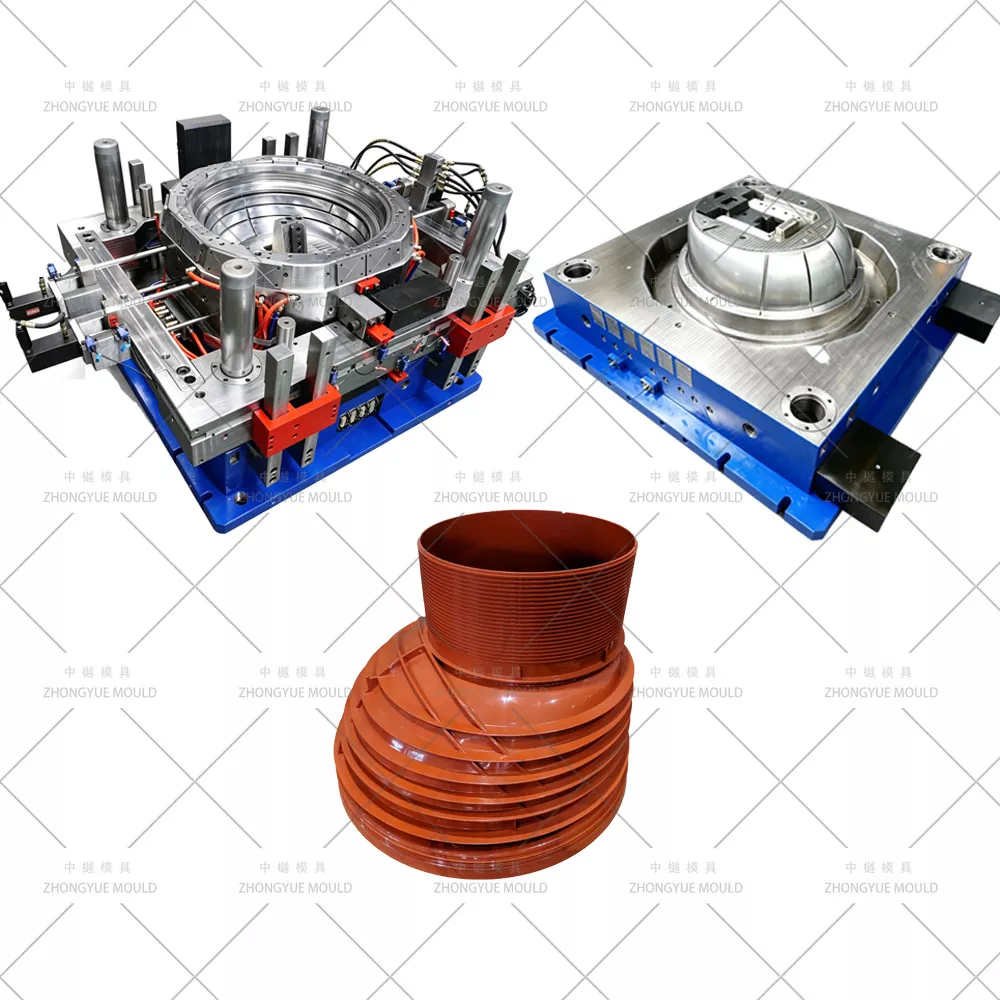

Bahagian Kon / Pengurangan

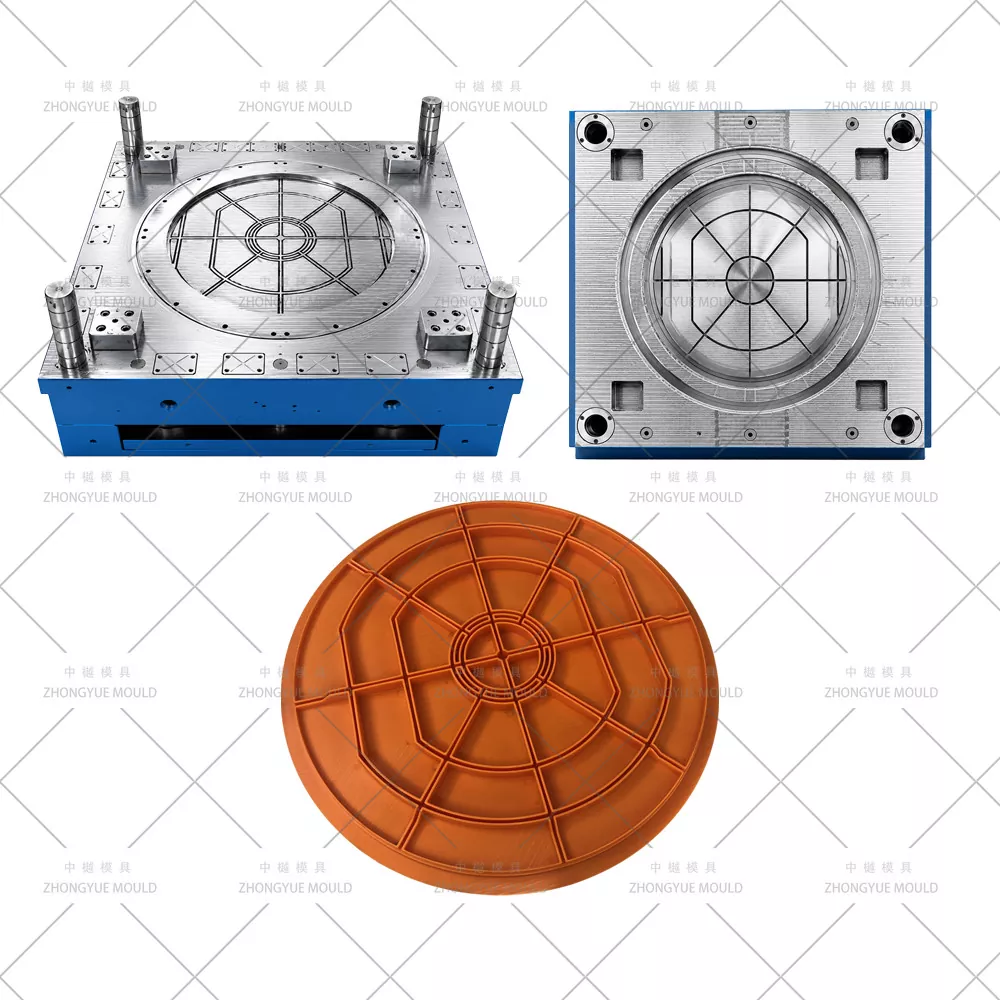

Bingkai Penutup & Parut

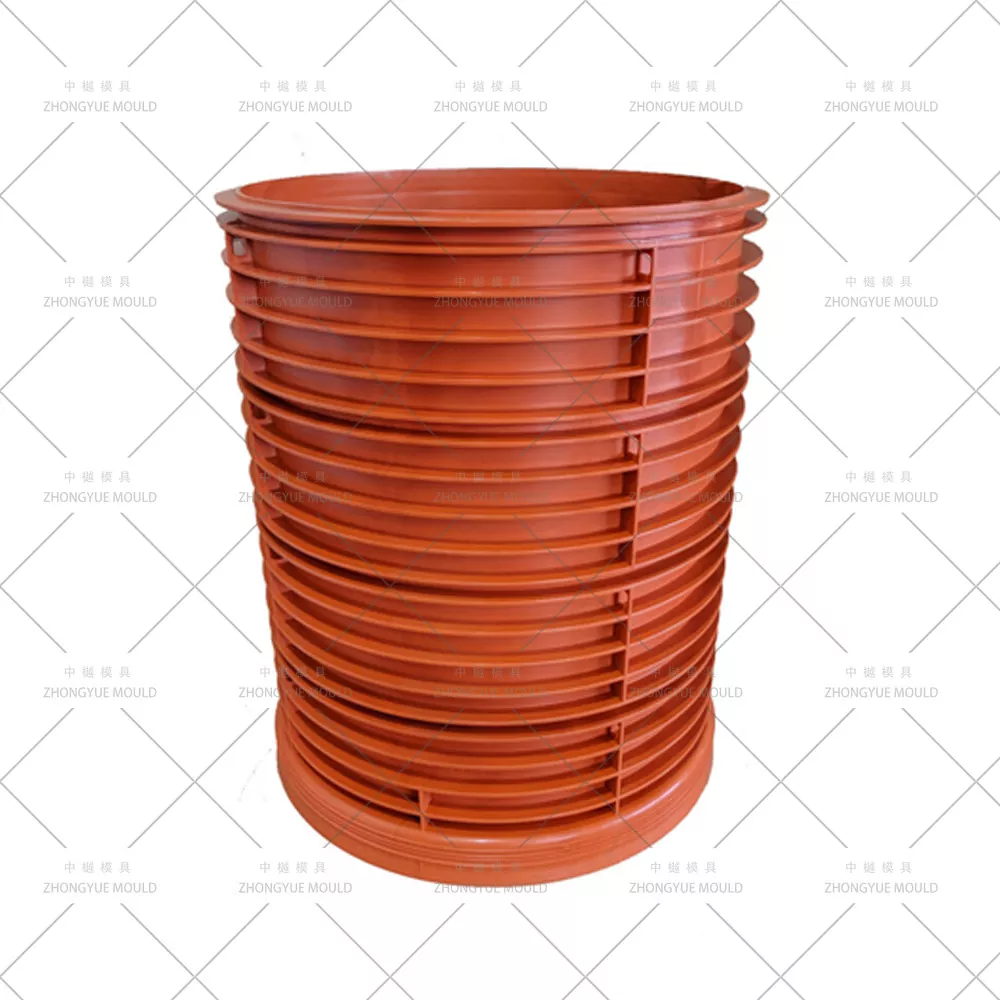

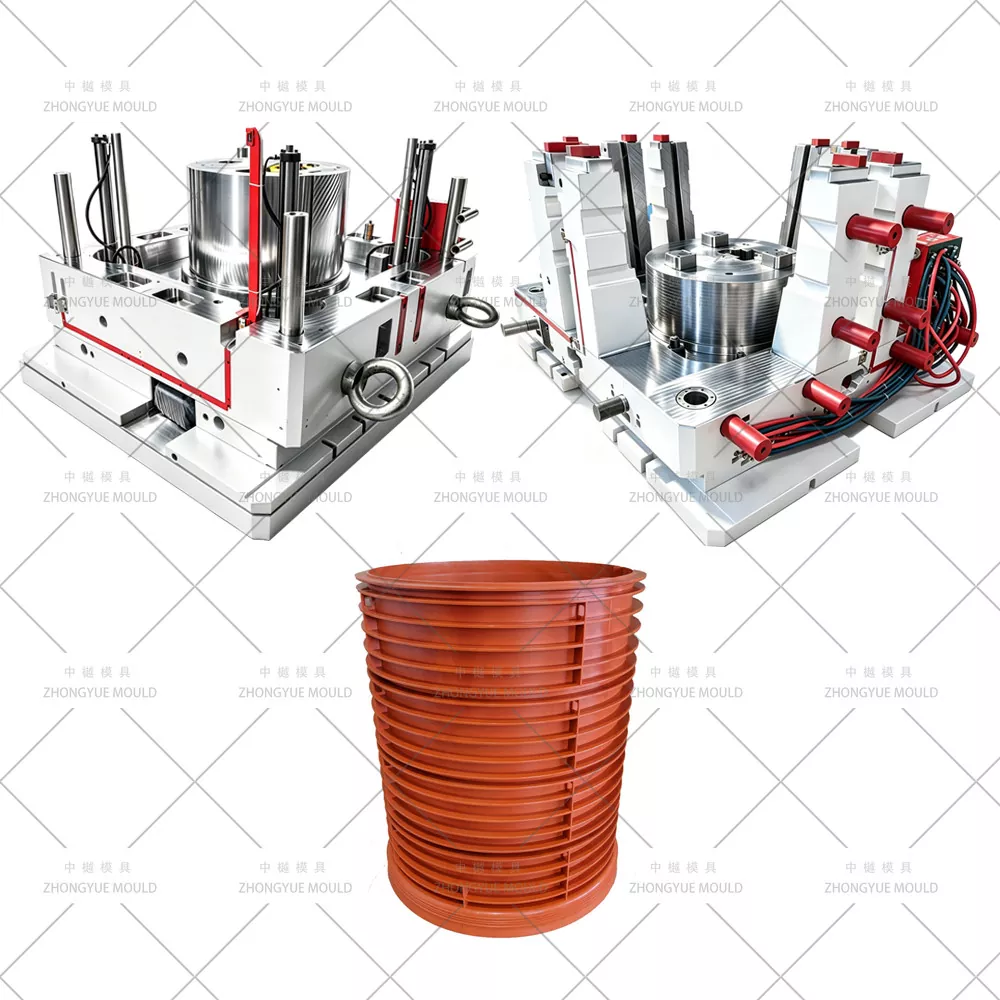

Acuan Sambungan Lurang PP DN1000 Plastik (L=1000mm) ialah alat suntikan ketepatan yang menghasilkan riser silinder dinding licin atau bergaris menegak dengan Ø1000mm dalaman, sambungan soket/spigot yang sepadan dengan alur pengedap getah EPDM di bahagian atas & bawah. Di ZHONGYUE MOLD (Huangyan, Taizhou, China), kami pakar dalam sistem acuan ruang lurang — termasuk tapak, aci (ketinggian 250/500/750/1000mm), kon dan rangka penutup — direka bentuk untuk bahan PP (pengecutan 1.6–1.8%), penyejukan rongga dalam (. rongga berpecah)

Spesifikasi Acuan Lurang Plastik:

Spesifikasi Teknikal Biasa – Acuan Aci Sambungan Lurang DN1000 (L=1000mm)

Jadikan projek Acuan Lurang Plastik anda yang seterusnya menjadi cerah!

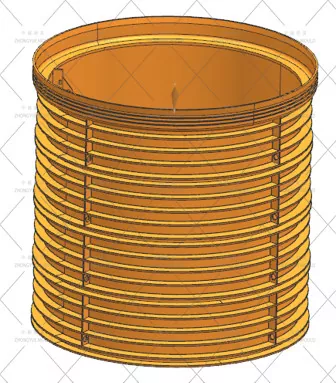

Apakah itu Aci Sambungan Lurang PP DN1000 (L=1000mm)?

Reka Bentuk Tulang Rusuk: Rusuk pengukuh menegak luaran pilihan untuk menambah rintangan lengkok dalam pengebumian dalam.

Piawaian: Mematuhi EN 13598-2 / DIN 19534 / GB/T 19472 (bergantung pada pasaran).

Bagaimana ZHONGYUE Menjana Acuan Aci Lurang Berkualiti Tinggi

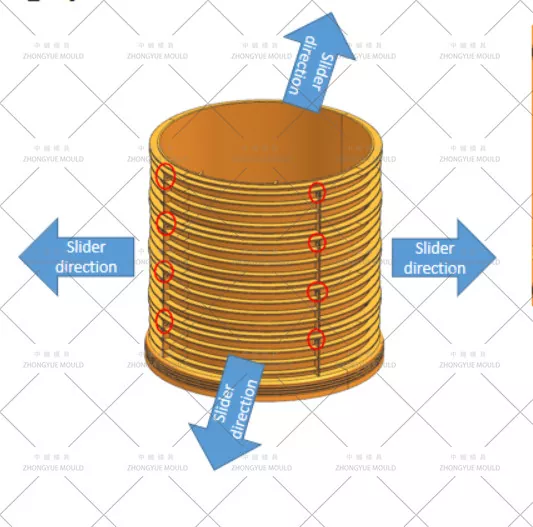

① Rongga Terbelah (Acuan Berantakan / Dua Separuh) untuk Penurun Bawah Selamat

Tong dinding nipis Ø1000mm × L1000mm tidak boleh ditanggalkan daripada teras pepejal tanpa draf yang berlebihan → memerlukan reka bentuk rongga terbelah (哈夫模 / acuan terbelah):

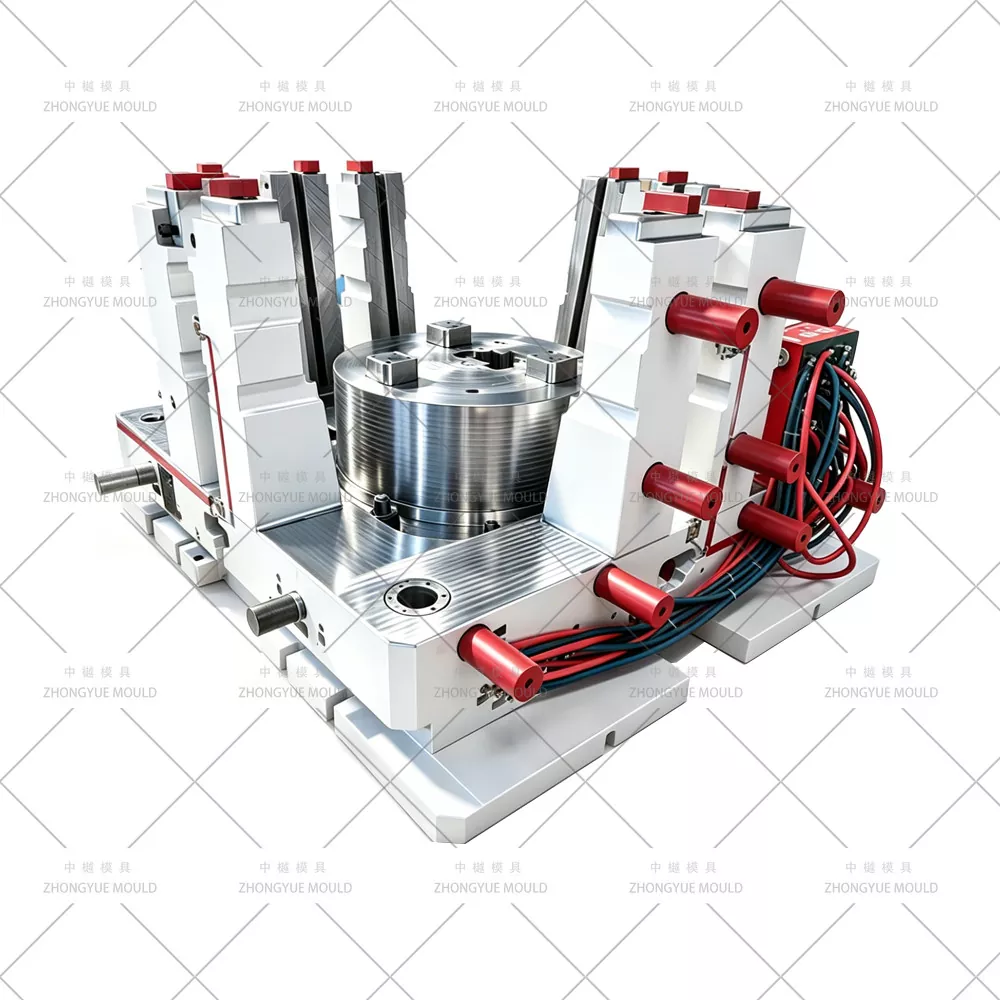

Rongga berpecah kepada 2 atau 3 segmen (separuh / kelopak) yang dikendalikan oleh silinder hidraulik atau pin bersudut untuk pembukaan sisi.

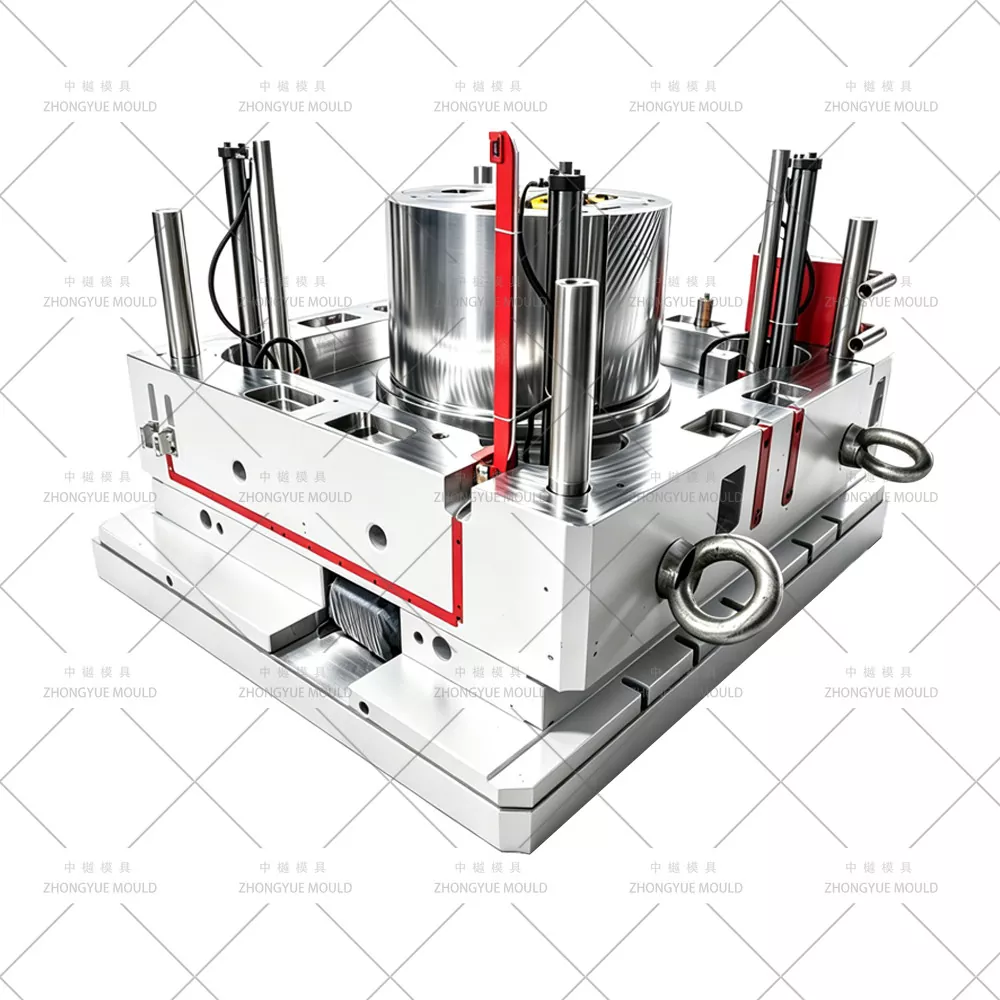

Teras (mandrel dalam) adalah pegun atau boleh ditarik balik; produk yang dikeluarkan dengan membuka rongga terbelah.

Talian perpisahan mesin ketepatan dengan denyar minimum; permukaan mengawan dikisar & dipasang.

Sudut draf pada teras dalam biasanya 1°–1.5° (lebih sedikit pada rongga belah luar) untuk pelepasan lancar.

② Penyejukan Rongga Dalam – Pemisahan Teras Dalam & Cangkang Luar

Penyejukan mendominasi masa kitaran (biasanya 90–150 saat untuk aci L=1000mm):

Teras Dalam: Penyekat gerudi dalam + tiub gelembung mencapai kedalaman penuh → penyejukan seragam dari dalam ke luar.

Rongga Belah Luar: Garisan air bersiri atau selari dengan jarak 20–25mm dari permukaan acuan; Sisipan BeCu (Tembaga Berilium) pada hujung rusuk/aci tebal.

Kawalan suhu bebas untuk teras vs rongga untuk menguruskan pengecutan pembezaan dan mencegah bujur.

③ Pampasan Pengecutan PP & Ketepatan Alur Pengedap

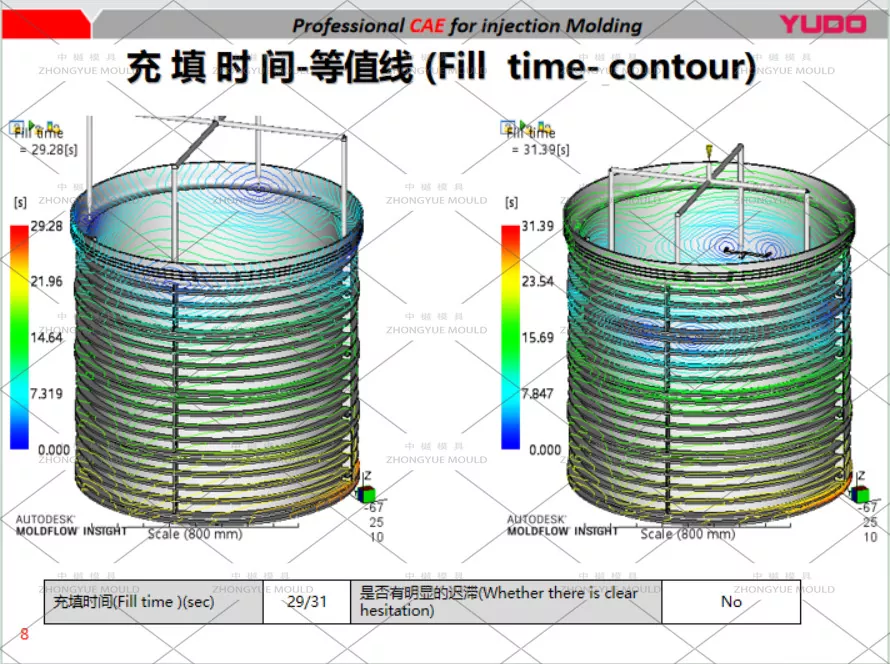

Acuan direka dengan faktor pengecutan PP 1.6–1.8% secara isotropik, disahkan oleh Moldflow jika perlu.

Alur pengedap soket atas & bawah (untuk gasket EPDM cincin Ø) dimesin kepada toleransi ±0.05mm untuk memastikan sambungan kedap air dengan aci/tapak/kon bersebelahan.

Permukaan dalaman boleh licin (Ra ≤ 0.8μm) atau dengan tekstur ringan jika bergaris.

④ Pemilihan Keluli – Keseimbangan Haus & Kos

⑤ Gating & Venting

Biasanya pintu kipas sisi atau berbilang pintu bertindih pada satu hujung (bawah atau atas bergantung pada orientasi) untuk diisi dari hujung soket ke atas, meminimumkan terperangkap udara dalam rongga dalam.

Saluran pemisah sepanjang tong untuk mengosongkan udara — kritikal dalam acuan PP dinding nipis dalam untuk mengelakkan kesan terbakar.

Standard pelari sejuk; muncung panas pilihan untuk talian khusus volum tinggi.

Aplikasi Biasa

Ribut Perbandaran & Pembetung Sanitari: Bilik pemeriksaan kedalaman boleh laras untuk pembangunan kediaman/komersial

Saliran Tepi Jalan: Dengan penyesuai penutup tugas berat (dinilai D400/F900)

Penuaian Air Hujan / Rendam: Sebagai riser untuk membawa akses ke permukaan

Sistem Modular: Boleh ditindan dengan sambungan gelang getah tekan muat — boleh menggabungkan berbilang aci 250/500/1000mm untuk mencapai sebarang kedalaman pengebumian

Serasi dengan ruang standard EN 13598-2, DIN 19534, GB/T 19472 apabila dihasilkan dengan PP yang diperakui.

Mengapa ACUAN ZHONGYUE untuk Acuan Aci Lurang Anda?

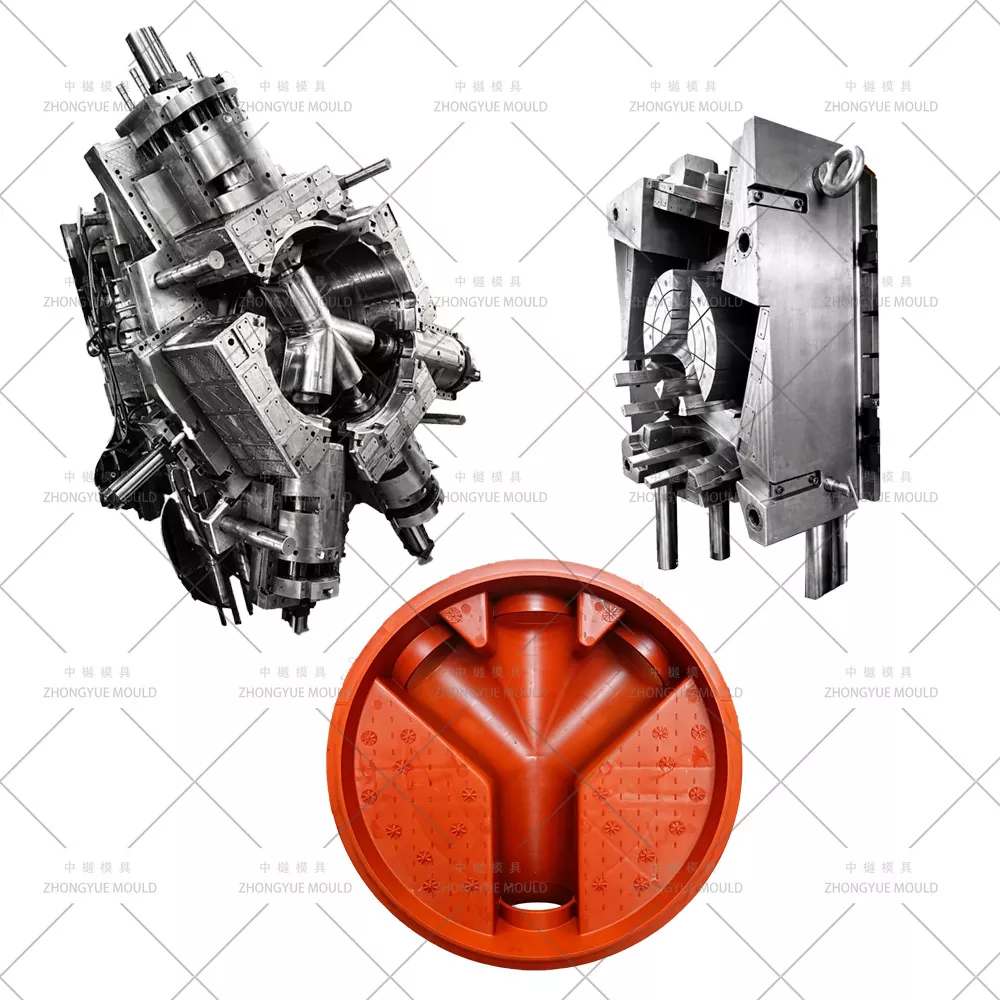

Keupayaan Sistem Ruang Lengkap – Kami membuat acuan untuk Tapak + Aci (berbilang ketinggian) + Kon + Rangka Penutup — sehenti untuk pembekal sistem ruang.

Kepakaran Penyejukan Deep-Draw – Buih teras bingung + penyejukan rongga berzon untuk meminimumkan masa meledingkan dan kitaran pada aci L=1000mm.

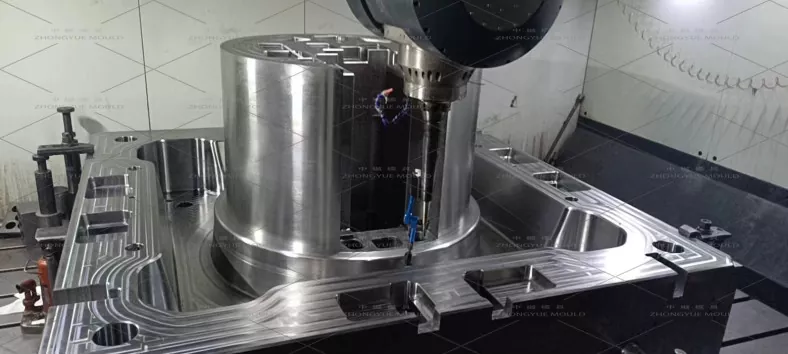

Pemesinan Split-Rongga Ketepatan – Muka pemisah tanah, denyar minimum, keselamatan saling kunci hidraulik.

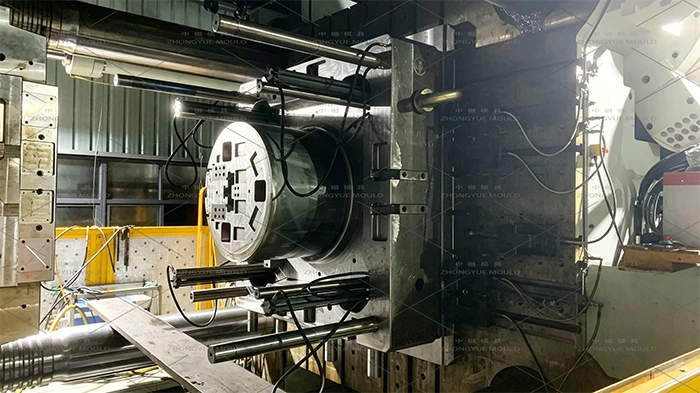

Pakej QC Penuh – Pemeriksaan CMM, sijil keluli, video percubaan T0 & sampel laporan dimensi sebelum penghantaran.

Alat Ganti & Sokongan – Pengedap tambahan, plat haus, jalur pemanas (jika muncung panas), penyelesaian masalah jauh.

Mulakan Projek Acuan Aci Sambungan Lurang Anda

Sama ada anda memerlukan Acuan Aci Lurang DN1000 PP L=1000mm (atau varian 500/750mm), atau set acuan ruang pemeriksaan penuh (tapak + aci + kon + penutup), pasukan kejuruteraan kami sudah bersedia.
