Acuan Asas 4 Hala Lurang PP DN1000 Plastik

Acuan Asas 4-Way Lurang Plastik PP DN1000 – Acuan Dasar Ruang Pemeriksaan oleh ACUAN ZHONGYUE

Rangkaian saliran bawah tanah dan pembetung bergantung pada Bilik Pemeriksaan Plastik  untuk akses, pembersihan dan penyelenggaraan. Komponen paling kritikal ialah Pangkalan Lurang— lazimnya tapak acuan PP atau PE berdiameter besar dengan bangku (saluran aliran) dan bukaan salur masuk/alur keluar bersoket untuk menyambungkan paip kumbahan DN150–DN600.

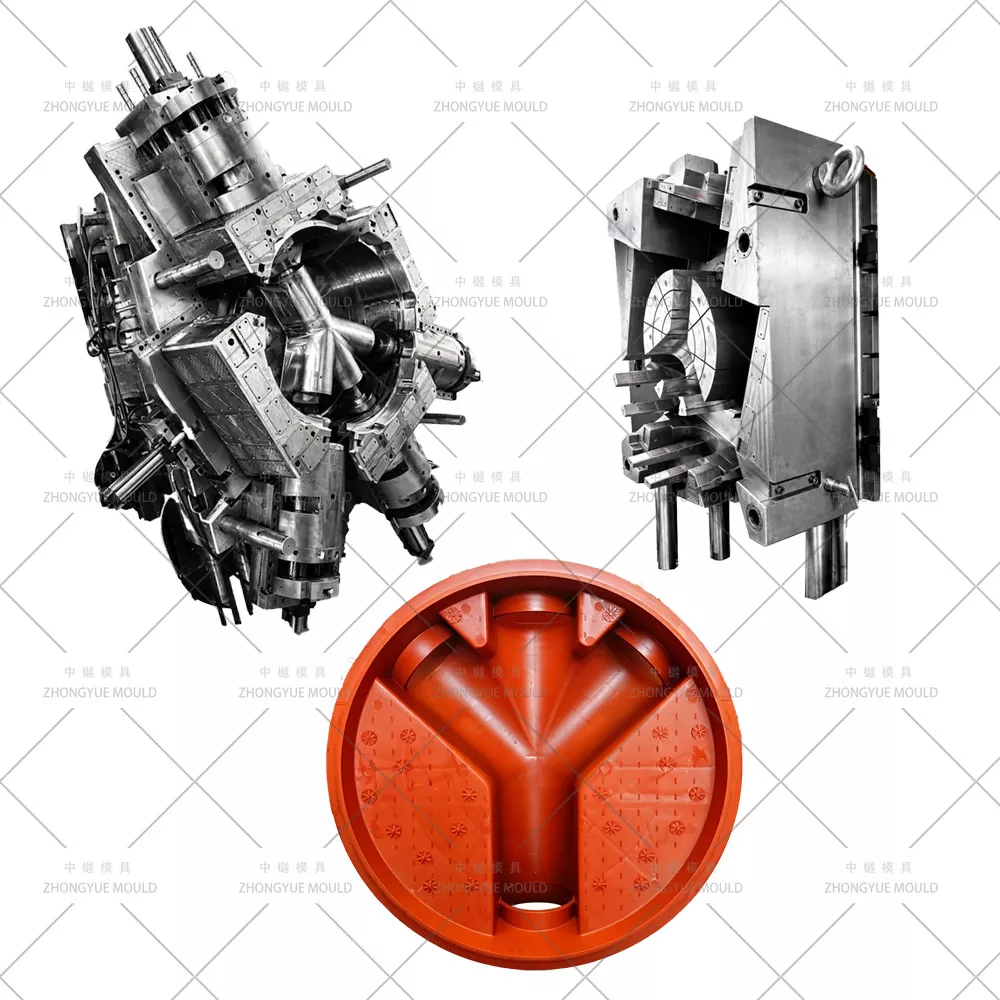

Acuan Asas 4-Way Lurang PP DN1000 Plastik ialah alat suntikan yang besar dan tepat yang membentuk tapak berdiameter dalaman Ø1000mm dengan empat soket paip berarah, bangku teracu bersepadu dan struktur rusuk tarik dalam. Di ZHONGYUE MOLD (Huangyan, Taizhou, China), kami mempunyai pengalaman luas mereka bentuk dan membina acuan asas ruang lurang untuk PP (pengecutan ~1.6–1.8%), menampilkan tarikan teras hidraulik 4 sisi, penyejukan rongga dalam dan pembinaan blok sisipan yang diperkukuh untuk memastikan ketepatan dimensi dan jangka hayat acuan yang panjang.

Spesifikasi Acuan Lurang Plastik:

Spesifikasi Teknikal Biasa – Acuan Asas Lurang PP DN1000 4-Way

Jadikan projek Acuan Lurang Plastik anda yang seterusnya menjadi cerah!

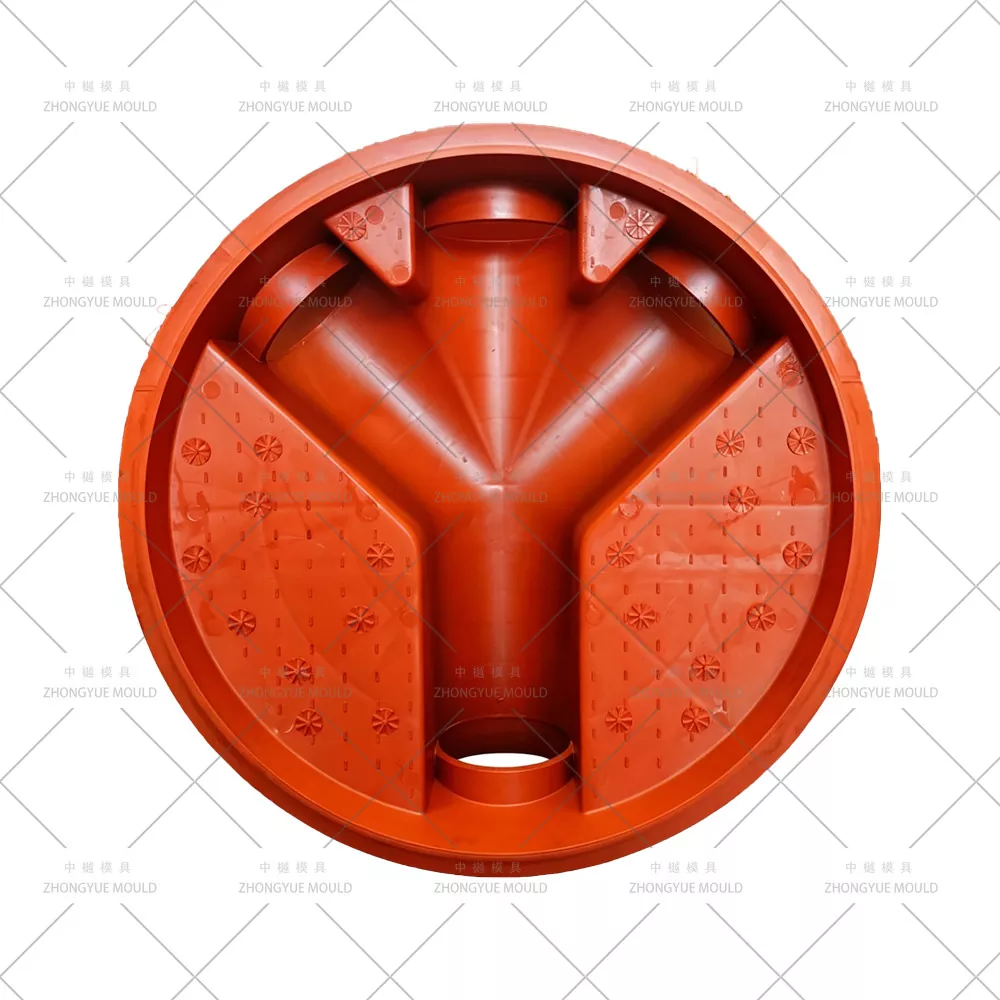

Apakah itu Pangkalan Lurang 4-Way PP DN1000?

Diameter Asas: Dalaman Ø1000mm (Outer Ø biasanya ~1140–1200mm bergantung pada ketebalan dinding)

Konfigurasi: 4-Way = 1 Inlet + 1 Outlet (bertentangan) + 2 Cawangan Sisi (boleh menjadi palam kosong di tapak); soket mematuhi piawaian EN 13598-2 / DIN 19535

Saiz Soket Paip: Biasanya DN150 / DN200 / DN225 / DN300 / DN400 / DN500 / DN600 boleh dikonfigurasikan melalui cincin sisipan yang boleh ditukar

Bahan: Polipropilena (PP) dara atau kitar semula — tahan kimia, ringan, hayat perkhidmatan yang panjang (>50 tahun di bawah tanah)

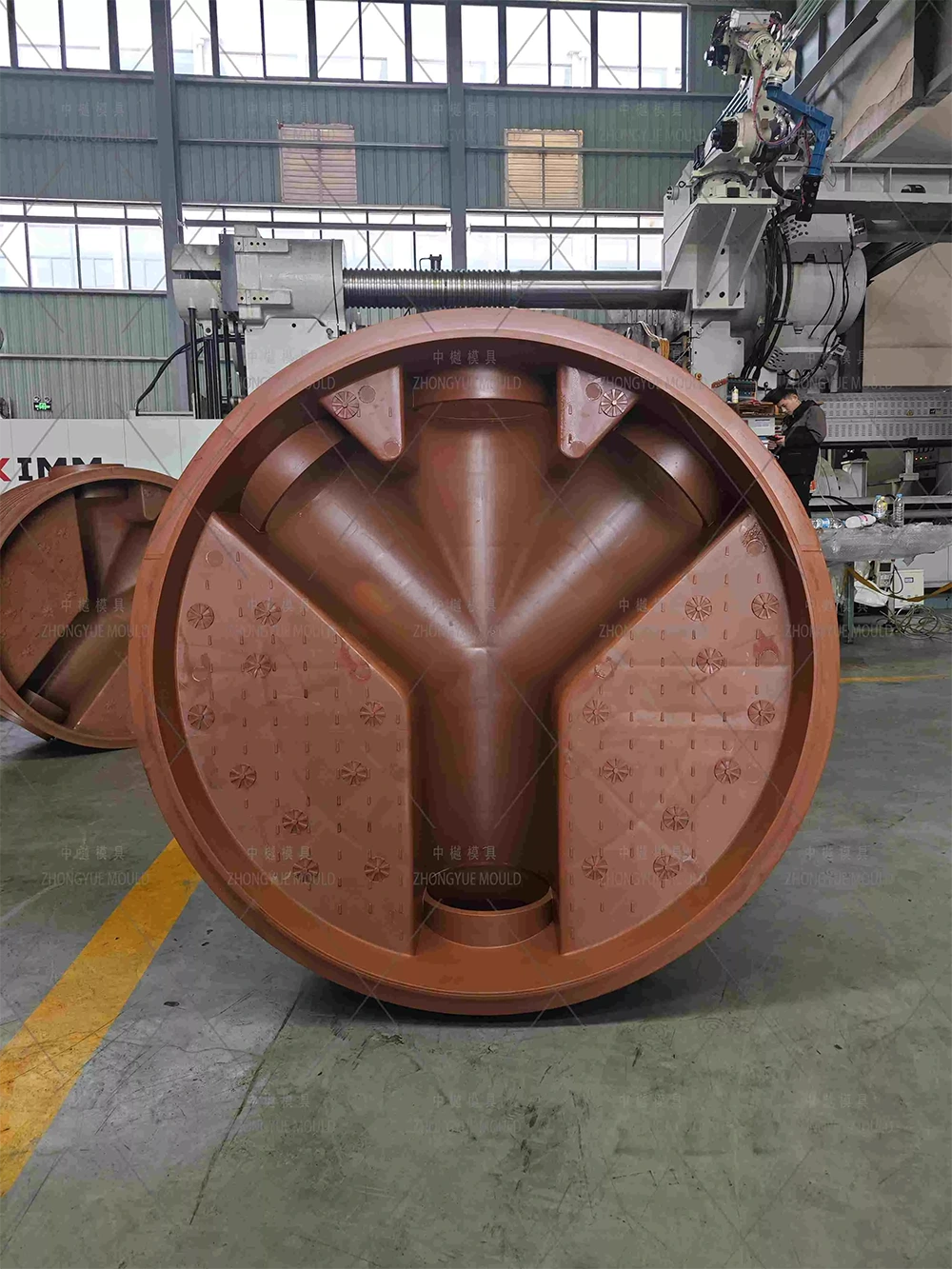

Bangku: Saluran aliran masuk (sump/bangku) untuk mengarahkan efluen ke alur keluar — boleh berupa jejari licin atau bangku rata setiap reka bentuk

Bagaimana ZHONGYUE Merekacipta Acuan Pangkalan Lurang Berkualiti Tinggi

① Penarikan Teras Hidraulik 4 Sisi untuk Soket Paip

Ciri penentu bagi Acuan Asas 4-Way Lurang PP DN1000 Plastik ialah empat teras sisi besar yang membentuk soket/loceng paip.

Setiap teras soket digerakkan oleh silinder hidraulik bebas (atau pengangkat sudut besar untuk soket cetek), dengan suis had keselamatan saling kunci menghalang penutupan acuan jika mana-mana teras tidak ditarik balik/maju sepenuhnya.

Sudut draf soket dikira dengan tepat (biasanya 1°–2°) dengan pin teras / lengan bersalut krom untuk pengeluaran lancar dan hayat haus yang lama.

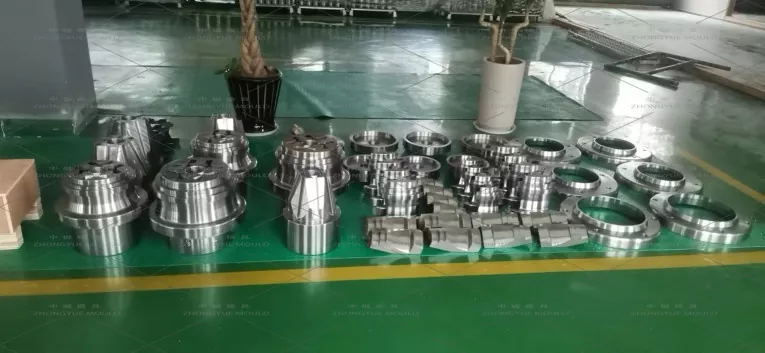

Gelang sisipan boleh tukar membenarkan diameter paip yang berbeza (DN150–DN600) tanpa pemesinan semula keseluruhan teras — penjimat kos untuk pembekal sistem ruang.

② Penyejukan Rongga Dalam & Pembinaan Blok Sisipan

Tapak lurang mempunyai dinding tebal (8–15mm) dan tarikan dalam — penyejukan adalah penting untuk masa kitaran (biasanya 120–200 saat).

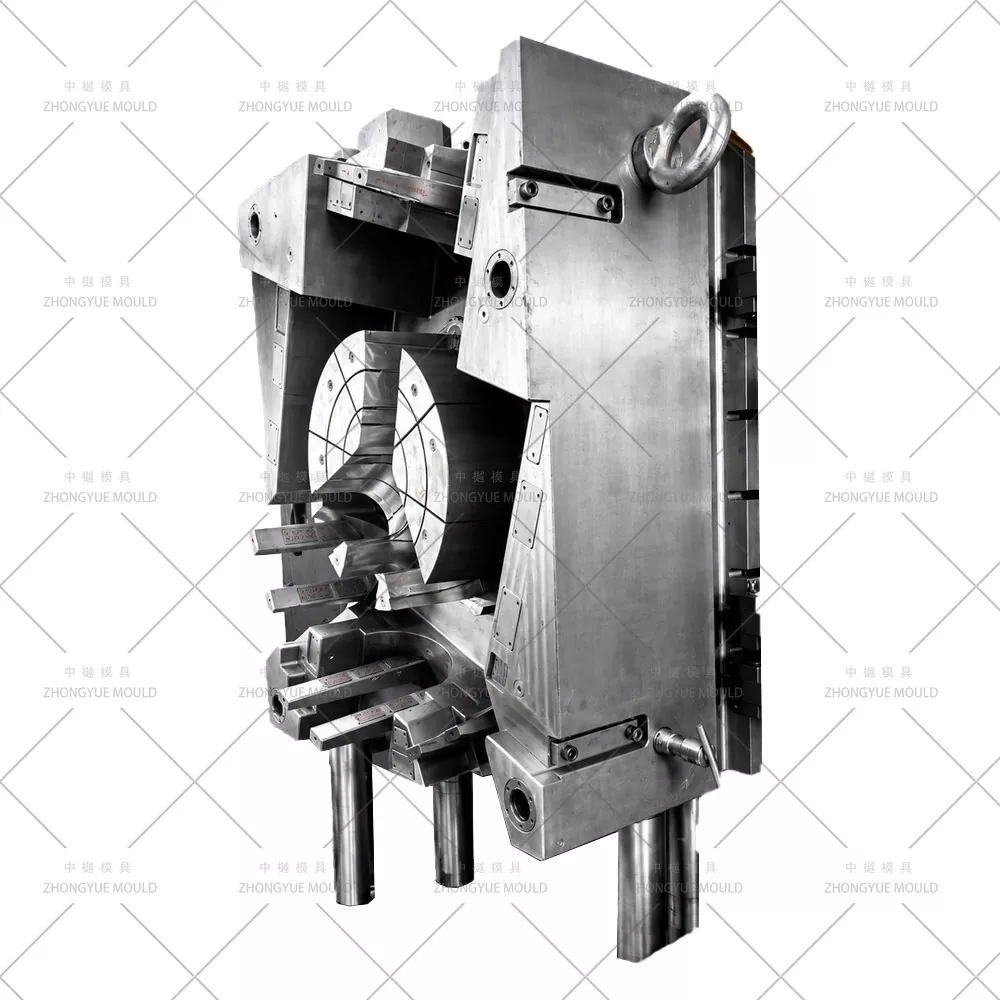

Teras: Penyekat gerudi dalam + tiub gelembung sampai ke bahagian bawah teras dalam untuk penyejukan seragam.

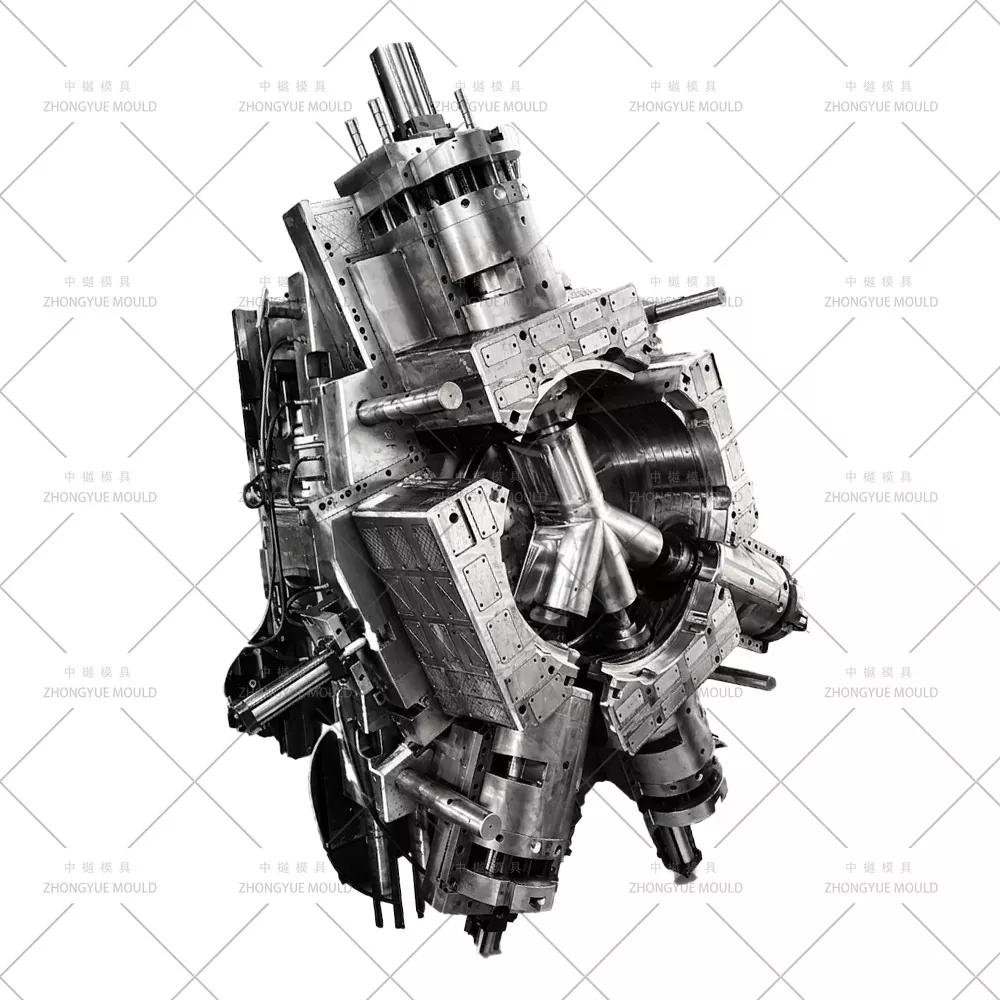

Rongga (cengkerang luar): Talian air bersiri dengan jarak yang mencukupi; Sisipan BeCu (Berilium Copper) di kawasan rusuk/bangku tebal untuk mengurangkan bintik panas.

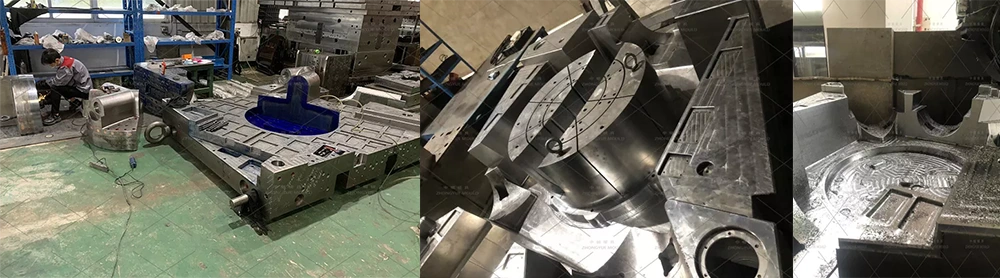

Badan acuan berpecah kepada blok sisipan mesin ketepatan untuk pemprosesan CNC/EDM selari → ~40% lebih pendek masa pendahuluan, lebih mudah penyelenggaraan/penggantian masa hadapan.

③ Pemilihan Keluli – Ketahanan untuk Alatan Berformat Besar

④ Ejection & Perincian Bangku

Plat ejektor besar dengan 30–60+ pin/lengan ejektor diletakkan di bawah rusuk bangku dan bebibir persisian.

Cincin penarik pilihan untuk lentingan bebibir atas berdiameter besar.

Permukaan bangku yang dibentuk digilap/dikawal tekstur mengikut piawaian EN untuk prestasi aliran.

⑤ Pelari & Gating

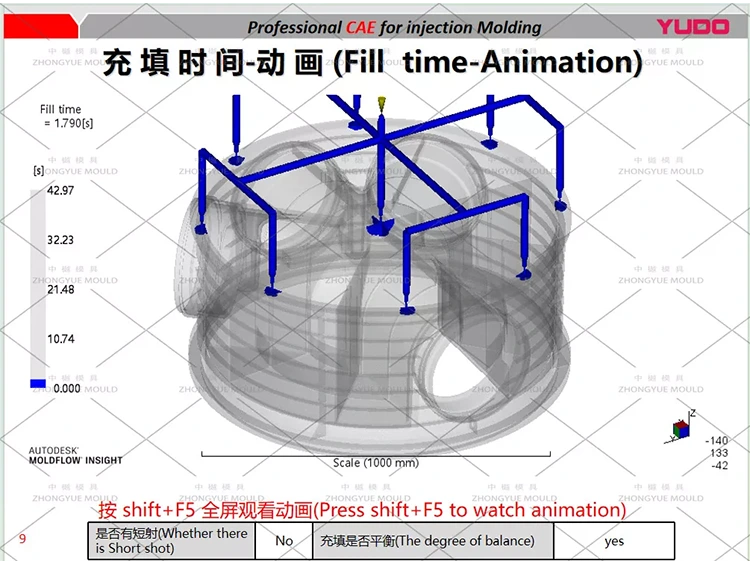

Biasanya sprue sisi tunggal atau dwi + pintu kipas / pintu bertindih kerana sebahagian besar; sesetengah reka bentuk menggunakan muncung panas (pintu injap berjujukan) untuk baki isian berbilang pintu pada tapak yang sangat besar.

Telaga slug sejuk & lubang penyahgas direka di sepanjang garis perpisahan dan hujung bangku untuk mengelakkan kesan melecur di ceruk yang dalam.

Aplikasi Biasa

Pembetung Perbandaran & Saliran Ribut: Bilik pemeriksaan DN1000 untuk pembangunan kediaman/komersial

Saliran Tepi Jalan & Perindustrian: Dengan penyesuai penutup tugas berat, serasi dengan penutup lubang D400/F900

Loji Rawatan Air Sisa: Ruang akses untuk stesen pam dan tangki pemendapan

Sistem Penuaian Air Hujan: Sebagai lubang tangkapan / asas pemendapan sebelum penapisan

Serasi dengan EN 13598-2, DIN 19535, dan spesifikasi perbandaran utama apabila dihasilkan dengan bahan PP yang diperakui.

Mengapa ACUAN ZHONGYUE untuk Acuan Asas Lurang Anda?

Pengalaman Rongga Besar Terbukti – Tapak lurang (Ø315–Ø1200), aci, kon & rangka penutup dibekalkan ke Eropah, SEA, Timur Tengah.

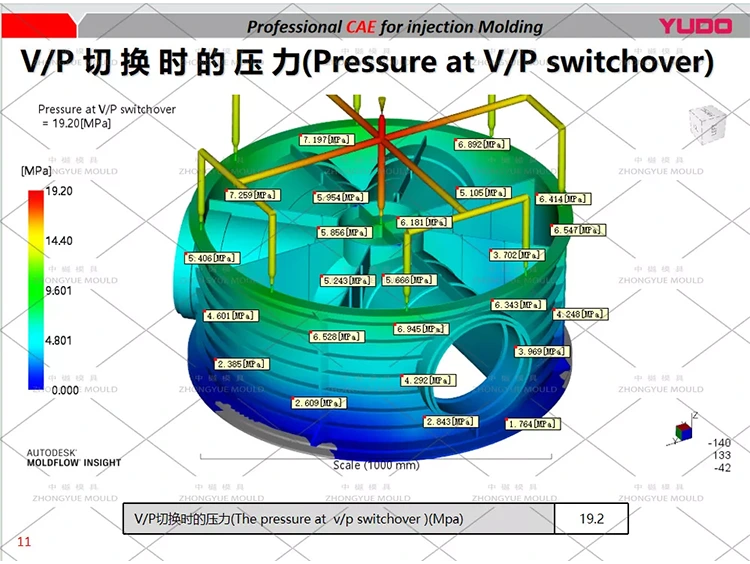

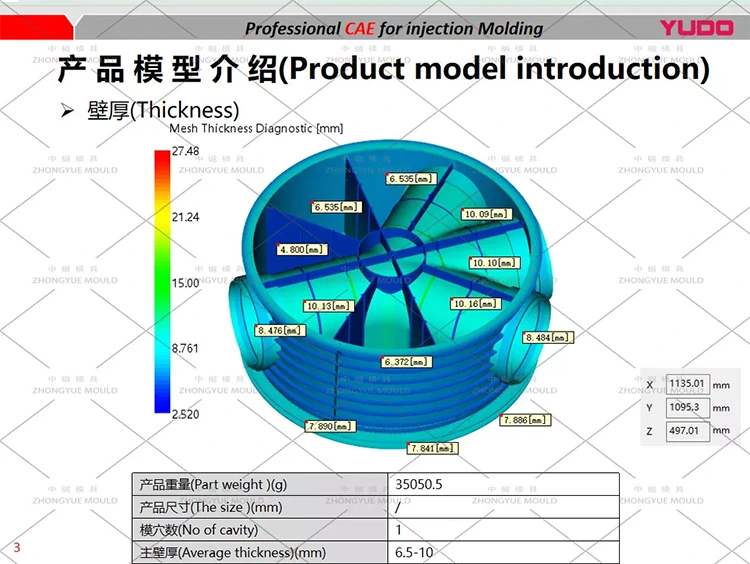

Aliran Acuan & DFM Sebelum Pemotongan Keluli – Sahkan corak isian, risiko tanda sinki bangku, dan keseragaman penyejukan sebelum pemesinan.

Pemesinan Selari Blok Sisip – Memotong masa penghantaran ~40%; memudahkan pengubahsuaian masa depan bahagian teras/rongga yang haus.

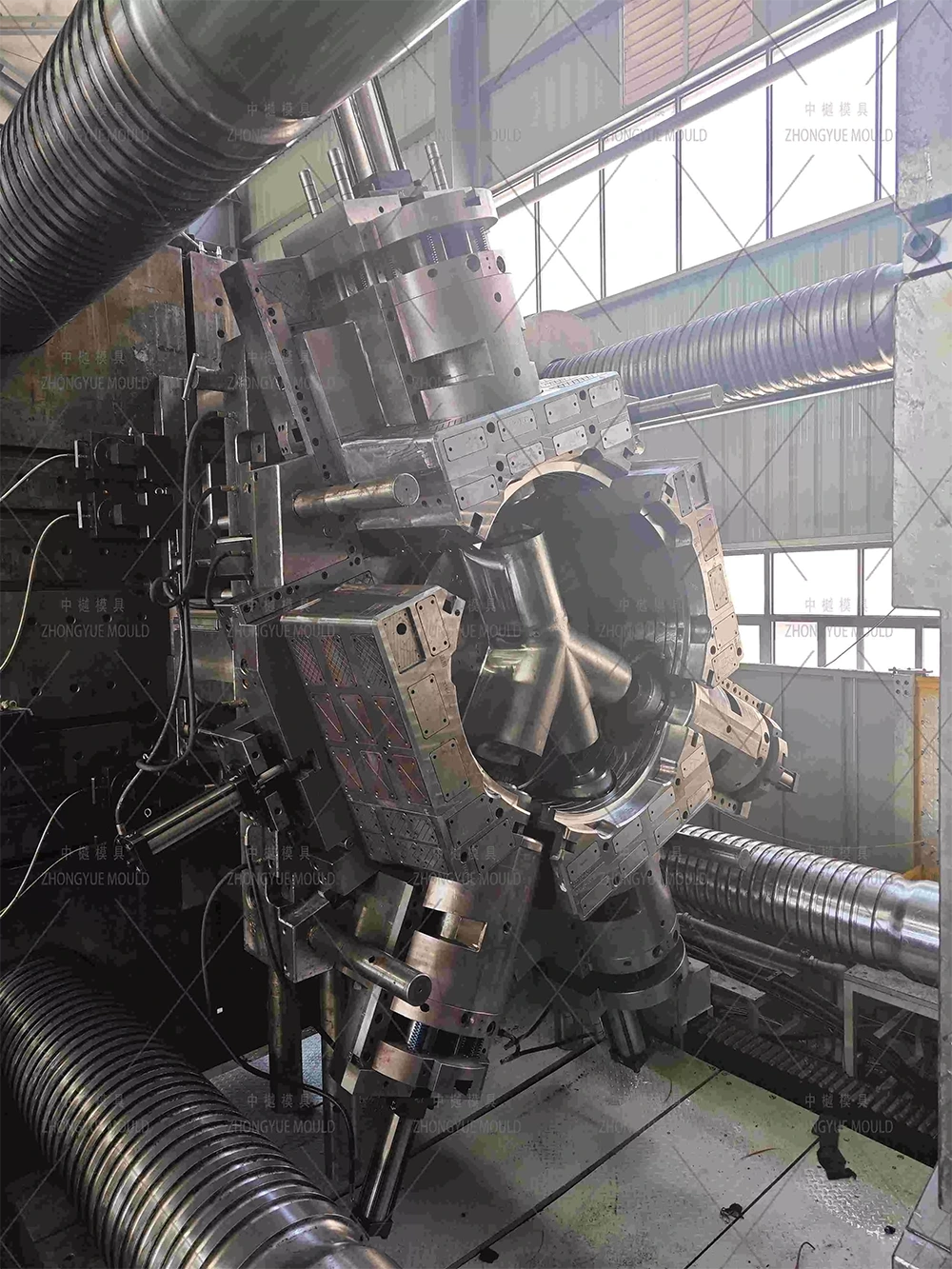

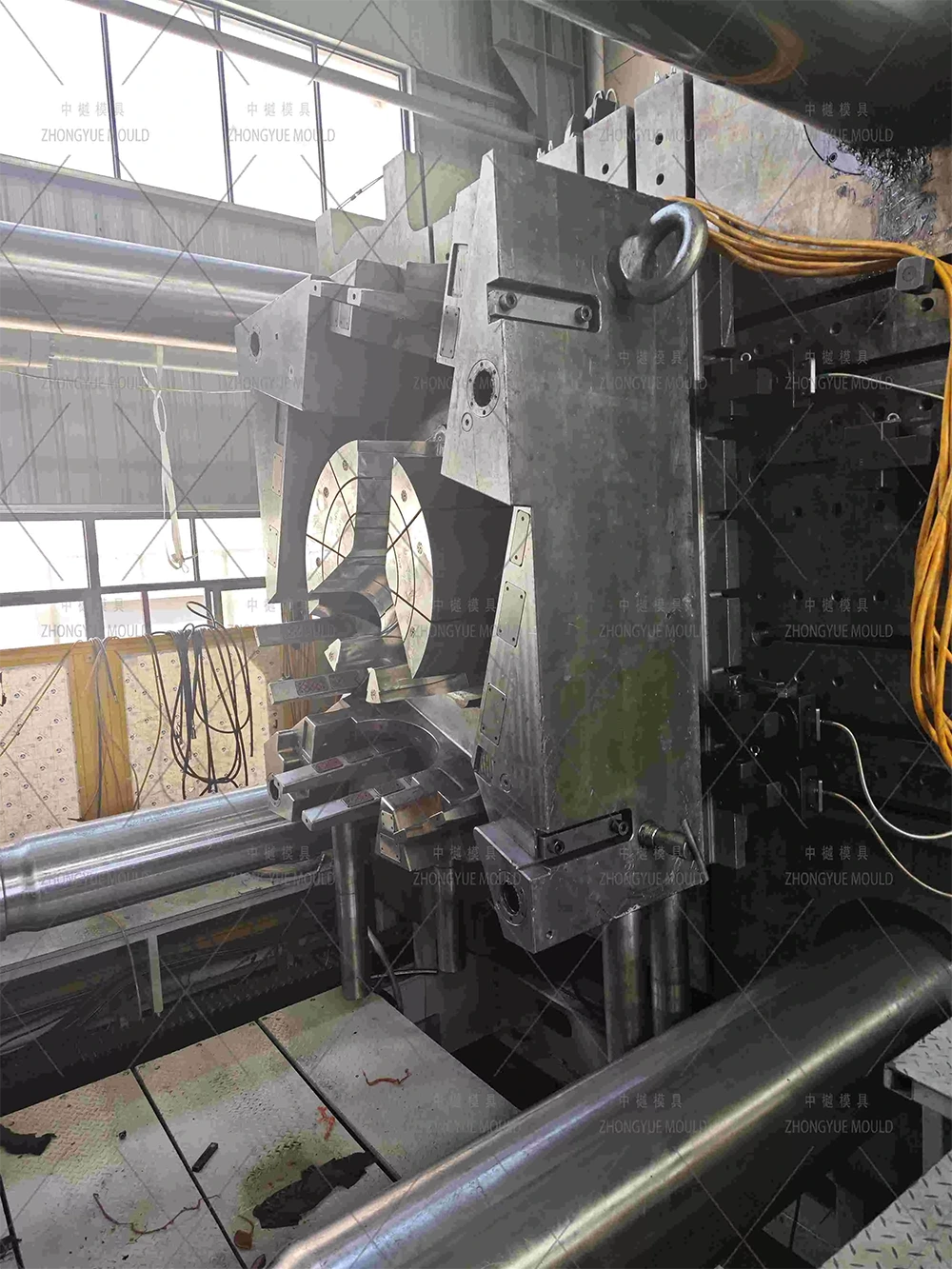

Pakej QC Penuh – Pemeriksaan CMM, sijil keluli, video percubaan T0 + laporan dimensi sampel sebelum penghantaran.

Alat Ganti & Sokongan – Pengedap tambahan, jalur pemanas (jika muncung panas digunakan), hos hidraulik, gelang sisipan soket; penyelesaian masalah jauh.
