Acuan Kon Lurang PP DN1000 Plastik

Dalam sistem Kebuk Pemeriksaan Plastik yang lengkap, Kon Pengurangan / Penyesuai Tirus menyambungkan aci berdiameter besar (Ø1000mm) ke bukaan penutup akses yang lebih kecil (biasanya Ø600mm, Ø450mm atau Ø315mm). Ia menurunkan leher ruang ke saiz penutup lurang standard sambil mengekalkan integriti struktur dan prestasi kedap air.

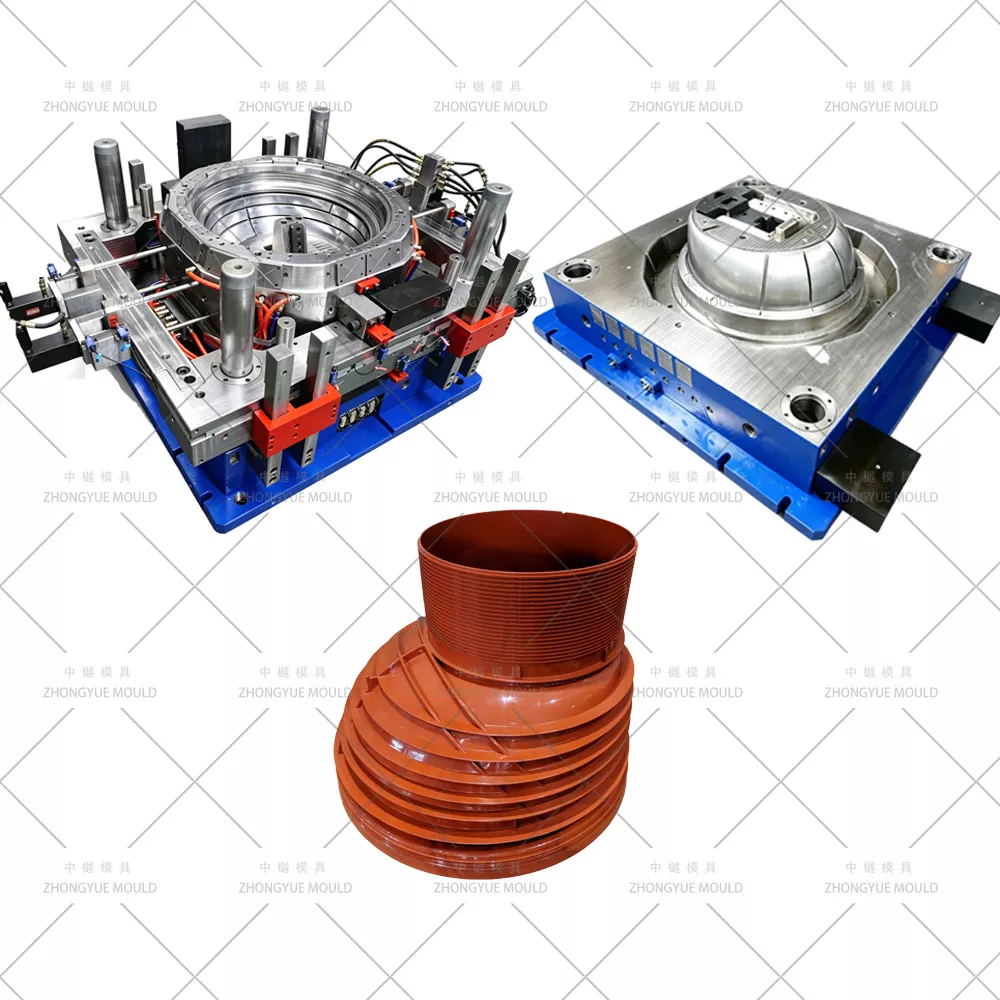

Acuan Kon Lurang PP DN1000 Plastik ialah alat suntikan ketepatan yang membentuk komponen tirus ini daripada Polipropilena (PP), lengkap dengan alur soket atas/bawah untuk gasket EPDM, rusuk mengeras menegak dalaman/luar dan soket tangga anti-gelincir (pilihan). Di ZHONGYUE MOLD (Huangyan, Taizhou, China), kami merekayasa acuan kon dengan binaan rongga terbelah (berkubang), penyejukan teras penyekat dalam dengan sisipan BeCu dan pampasan pengecutan PP (1.6–1.8%)—menghasilkan kon yang memenuhi piawaian EN 13598-2 / DIN

Spesifikasi Acuan Lurang Plastik:

Spesifikasi Teknikal Biasa – Acuan Kon Lurang PP DN1000

Jadikan projek Acuan Lurang Plastik anda yang seterusnya menjadi cerah!

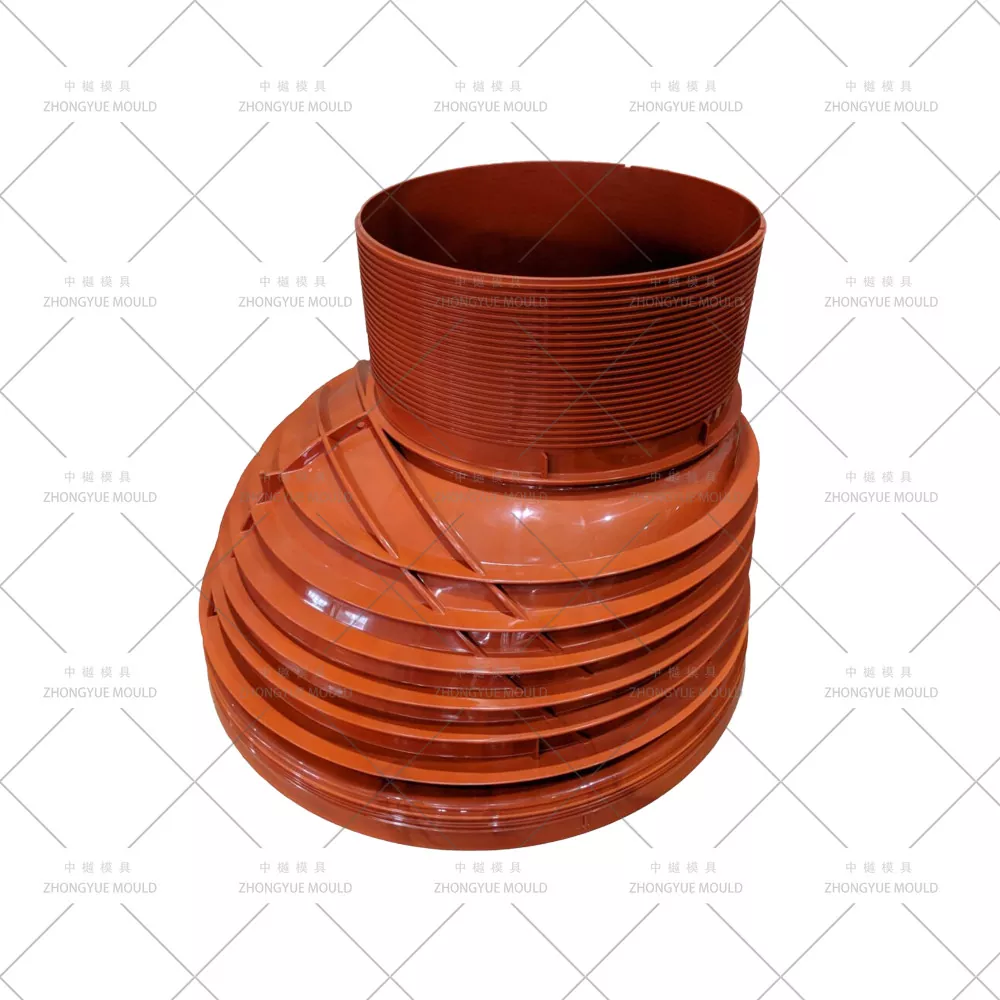

Apakah Kon Pengurangan Lurang PP DN1000?

Parameter	Spesifikasi Biasa
Bukaan Atas (Soket Atas)	Ø1000 mm dalaman (padanan dengan aci/sambungan di luar)
Bukaan Bawah (Kencing/Soket Bawah)	Ø600 mm / Ø450 mm / Ø315 mm (boleh disesuaikan)
Ketinggian	250 mm / 500 mm / 750 mm (paling biasa: 500mm)
Ketebalan Dinding	6–10 mm (pilihan bertetulang rusuk tersedia)
bahan	Polipropilena (PP) dara atau kitar semula, MFI 2–6
Jenis Sendi	Spigot & Soket dengan pengedap dua bibir EPDM
Ciri-ciri	Tulang rusuk yang mengeras menegak, pemegang tangga acuan pilihan dalam acuan, tekstur anti-gelincir pada permukaan luar

Kon biasanya berdinding licin dengan rusuk luar untuk rintangan lengkok apabila ditanam.

Bagaimana ZHONGYUE Menghasilkan Acuan Kon Lurang PP DN1000 Plastik Berkualiti Tinggi

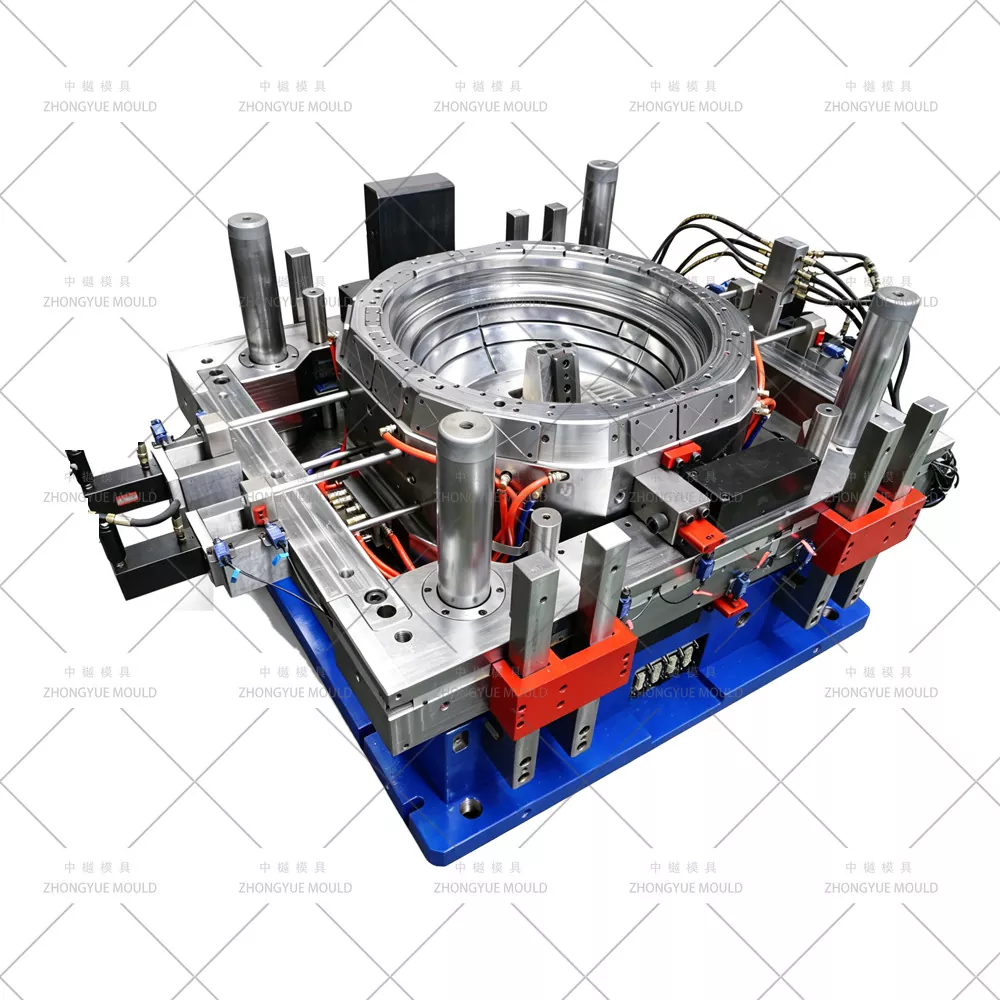

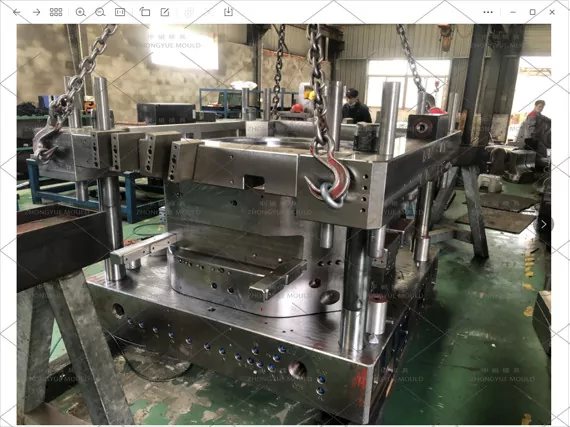

① Rongga Terbelah (Acuan Berjuntai / Dua Separuh) untuk Geometri Tirus

Tirus kon menghalang pelucutan paksi daripada teras/rongga pepejal. Acuan kon kami menggunakan:

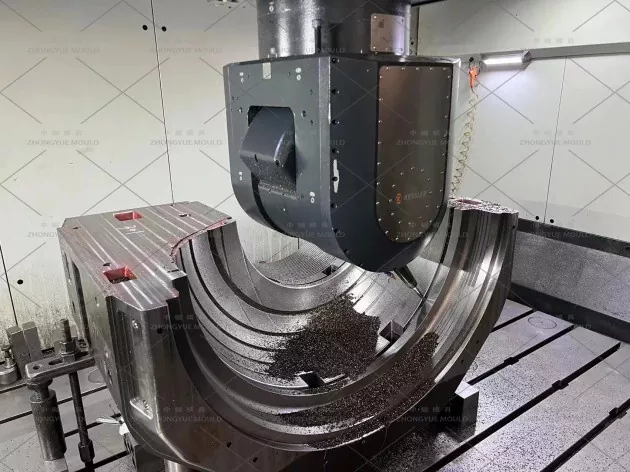

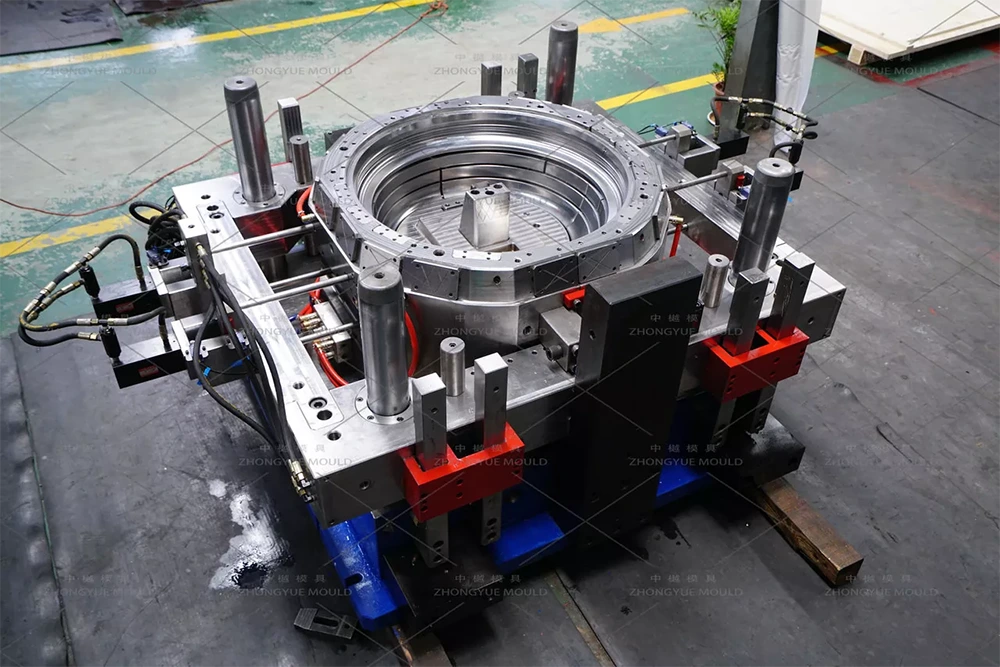

Reka Bentuk Rongga Pisah (acuan kelopak 2-separuh atau 3-segmen) dikendalikan oleh silinder hidraulik atau pin panduan bersudut untuk bukaan sisi.

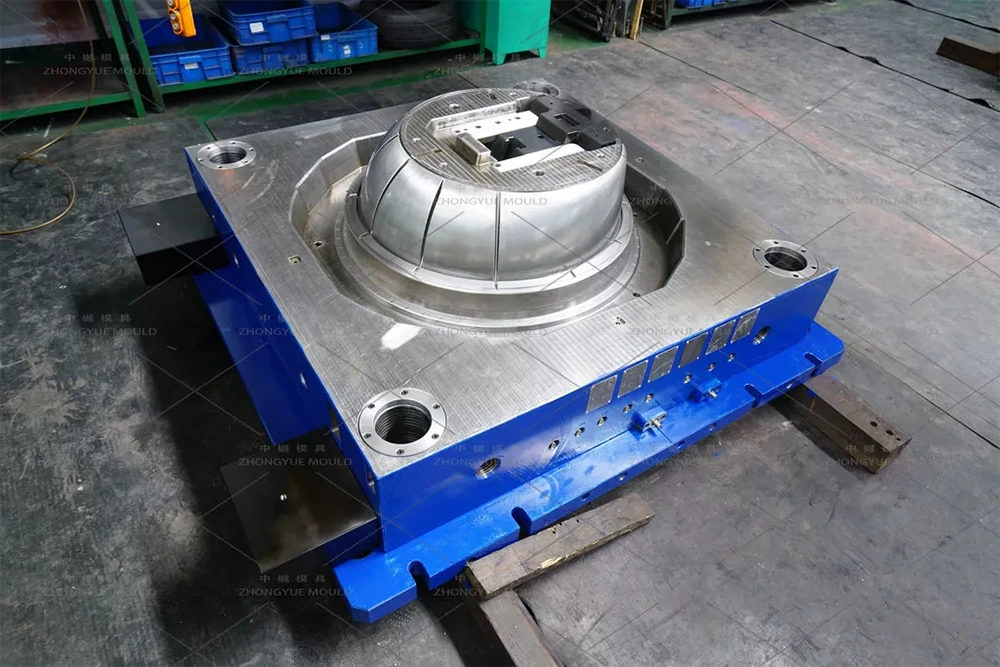

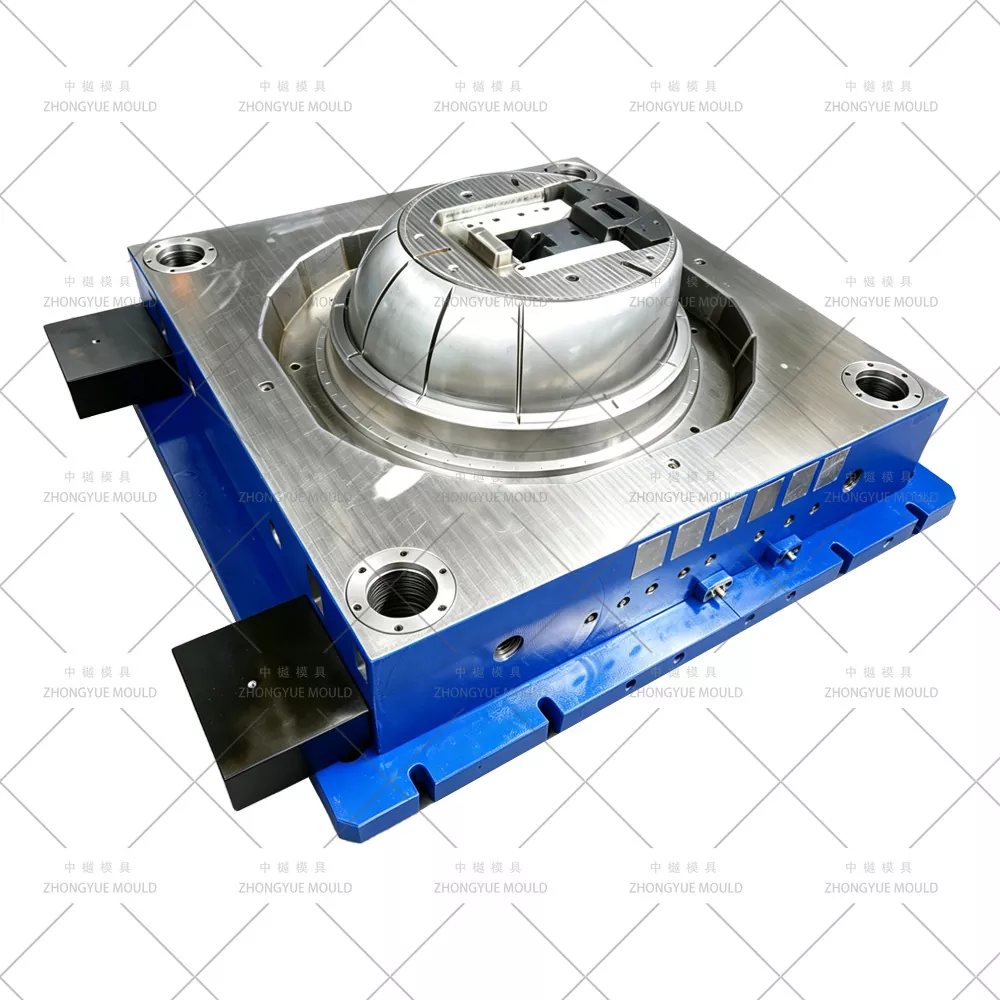

Teras dalam (mandrel) biasanya tetap atau boleh ditarik balik sedikit; keluaran produk apabila rongga terbelah terbuka.

Muka yang berpisah dikisar hingga ±0.01mm untuk meminimumkan kilat pada permukaan kon.

Sudut draf pada teras dalam: 1°–2° (bergantung kepada zon); rongga belah luar dipadankan dengan sewajarnya.

② Penyejukan Rongga Dalam – Penyekat Teras

Penyejukan mengawal masa kitaran (biasanya 70–120 saat untuk kon H=500mm):

Teras Dalam: Penyekat gerudi dalam dengan tiub gelembung mencapai kedalaman kon penuh → penyejukan seragam dari dalam ke luar dan meminimumkan bujur.

Cangkerang Rongga Terbelah: Talian air berzon 18–22mm dari permukaan acuan.

Zon suhu bebas untuk teras vs rongga untuk mengurus pengecutan PP pembezaan.

③ Pampasan Pengecutan PP & Ketepatan Alur Pengedap

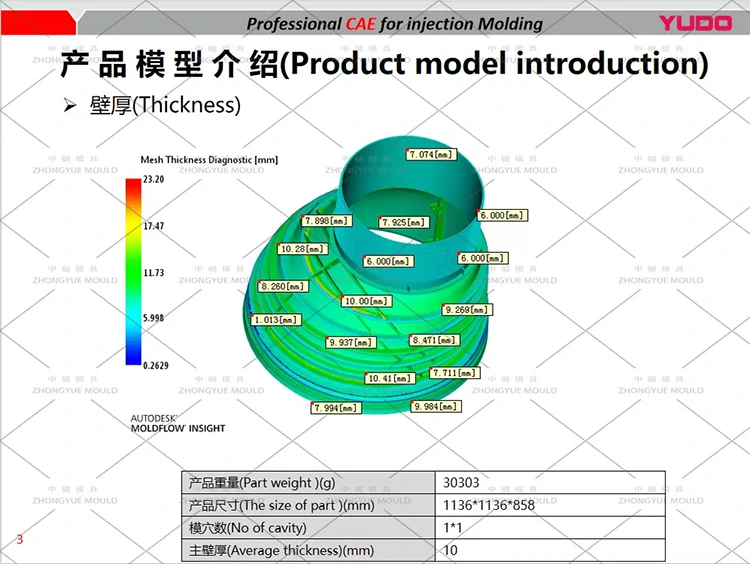

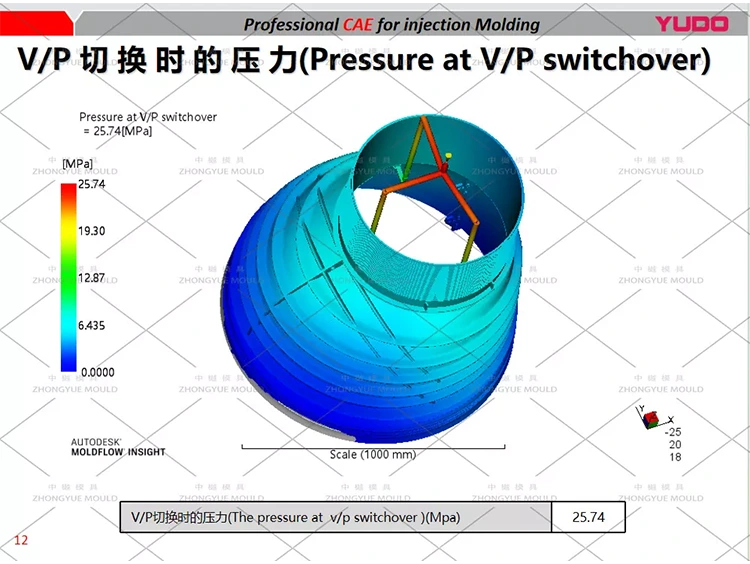

CAD acuan memberi pampasan untuk pengecutan isotropik PP 1.6–1.8%, disahkan oleh Moldflow jika diminta.

Alur pengedap atas & bawah (untuk cincin O EPDM / pengedap bibir) dimesin kepada toleransi ±0.05mm → memastikan sambungan kedap air dengan aci/tapak/penutup bersebelahan.

Permukaan dalaman Ra ≤ 0.8μm (pilihan licin); rusuk luar dengan tekstur batu ringan.

④ Pemilihan Keluli – Rintangan Haus & Awet Muda

Komponen	Keluli yang disyorkan	Kekerasan	Nota
Asas Acuan	S50C /	—	Bar pengikat yang diperkukuh
Sisipan Rongga Terbelah	P20 Pra-keras	HRC 28–33	Standard, tangkapan 500K–1M
Teras Dalam / Mandrel	P20 Pra-keras	HRC 28–33	P20 diutamakan untuk rintangan kejutan haba yang lebih baik pada teras dalam
Pakai Plat / Cara Slaid	Nitrided 718H	—	Kurangkan geseran pada tindakan belah

⑤ Gating & Venting

Biasanya pintu kipas sisi atau pintu bertindih pada hujung berdiameter lebih besar (hujung atas Ø1000mm) untuk mengisi ke bawah, meminimumkan terperangkap udara dalam tirus.

Saluran pemisah sepanjang kon + palam pernafasan di zon isian terakhir.

Standard pelari sejuk; muncung panas pilihan pada talian khusus volum tinggi.

⑥ Jalinan Lenting & Keselamatan

Pancutan melalui plat ejektor yang menolak pada bebibir/bahu apabila rongga terbelah terbuka; kadangkala dibantu oleh cincin penari telanjang.

Penderia interlock hidraulik menghalang penutupan acuan jika rongga terbelah tidak tertutup sepenuhnya atau teras tidak ditarik balik.

Aplikasi Biasa

Pembetung Perbandaran & Ruang Pemeriksaan Saliran Ribut: Menyambungkan aci Ø1000mm ke bingkai penutup standard (DN600/DN450/DN315→penyesuai penutup DN315 atau DN190)

Bilik Tepi Jalan: Dengan penyesuai penutup berkadar trafik tugas berat (D400/F900)

Sistem Ruang Modular: Serasi dengan aci PP (250/500/750/1000mm) & tapak bangku — pematuhan EN 13598-2 penuh apabila dihasilkan dengan PP yang diperakui

Pengecilan Air Hujan / Ruang Rendaman: Sebagai peralihan kepada penutup akses

Mengapa ACUAN ZHONGYUE untuk Acuan Kon Lurang Anda?

Sistem Acuan Ruang Pemeriksaan Lengkap – Kami membuat Pangkalan (2/3/4 hala) + Aci (250–1000mm) + Kon (pelbagai pengurangan) + Rangka Penutup — sehenti untuk pembekal sistem ruang.

Kepakaran Split-Rongga – Muka pemisah tanah, denyar minimum, keselamatan saling kunci hidraulik, pelepasan tirus yang tepat.

Penyejukan Deep-Draw – Buih teras bingung + sisipan BeCu → kitaran meledingkan & lebih pendek diminimumkan pada geometri tirus.

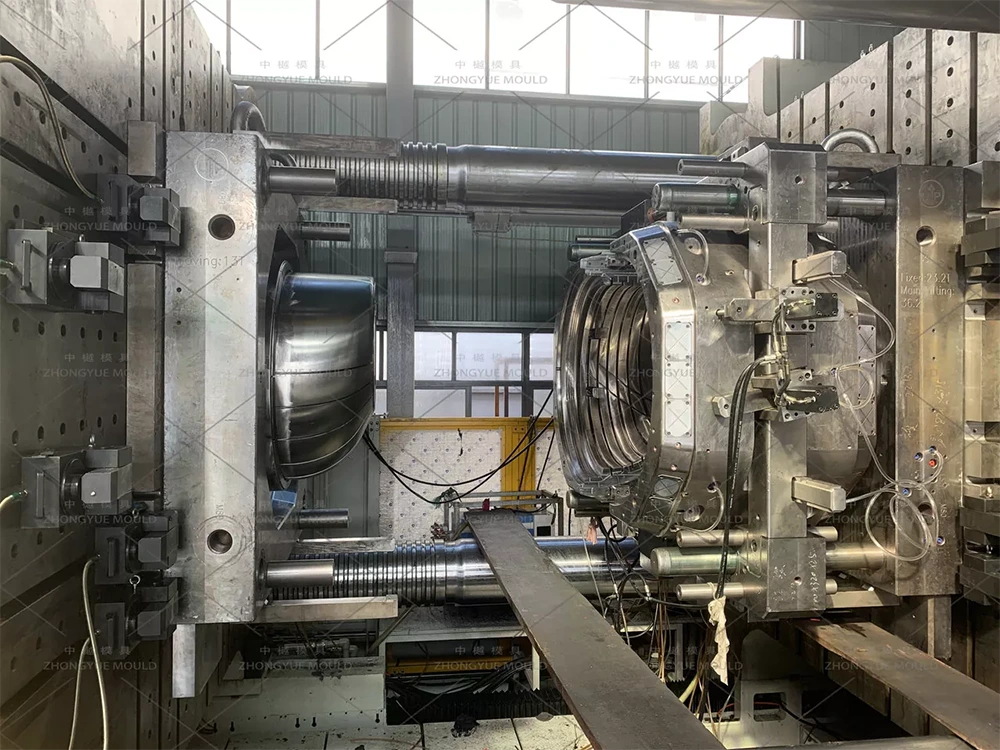

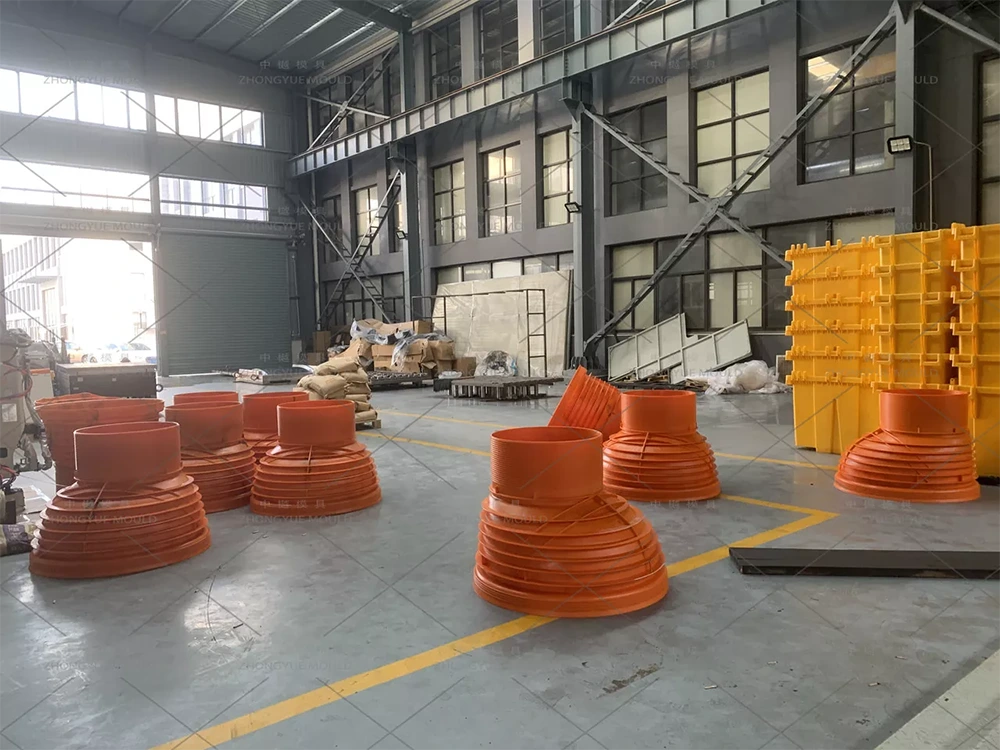

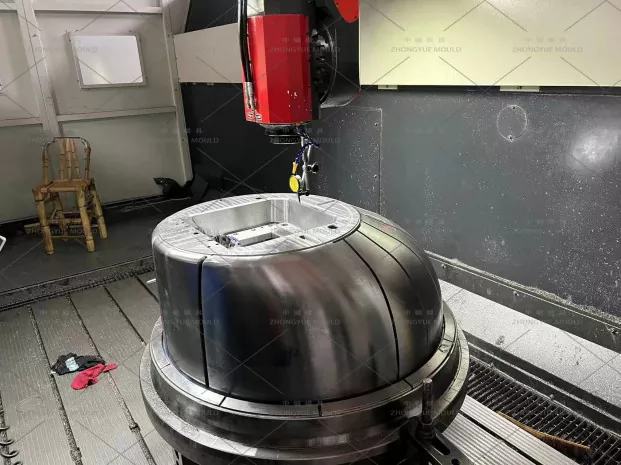

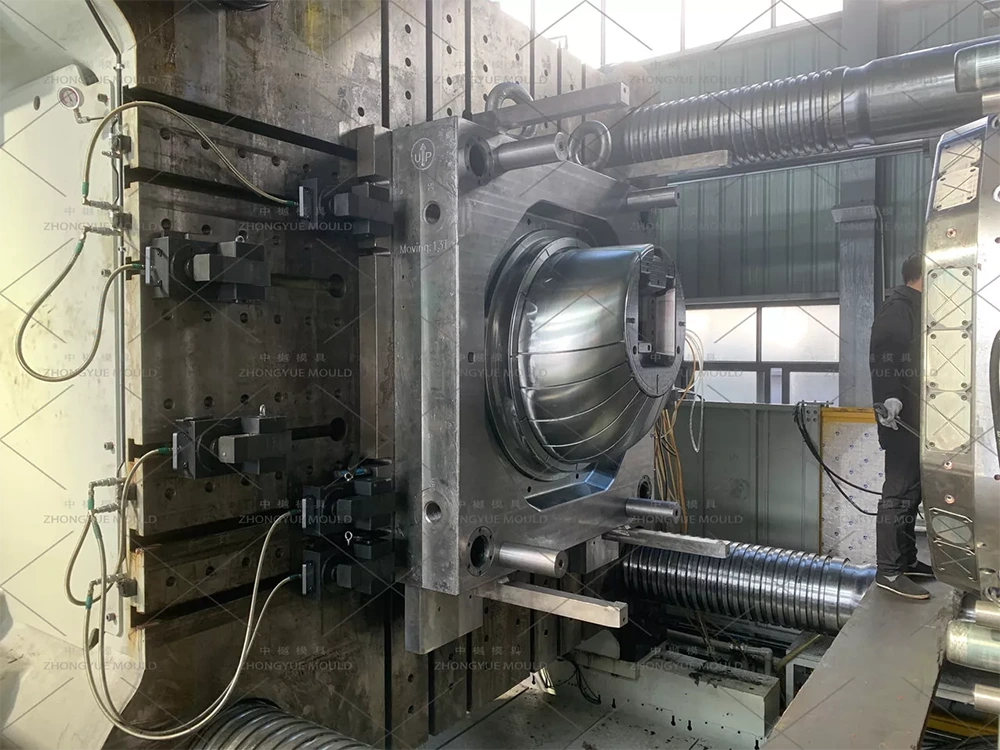

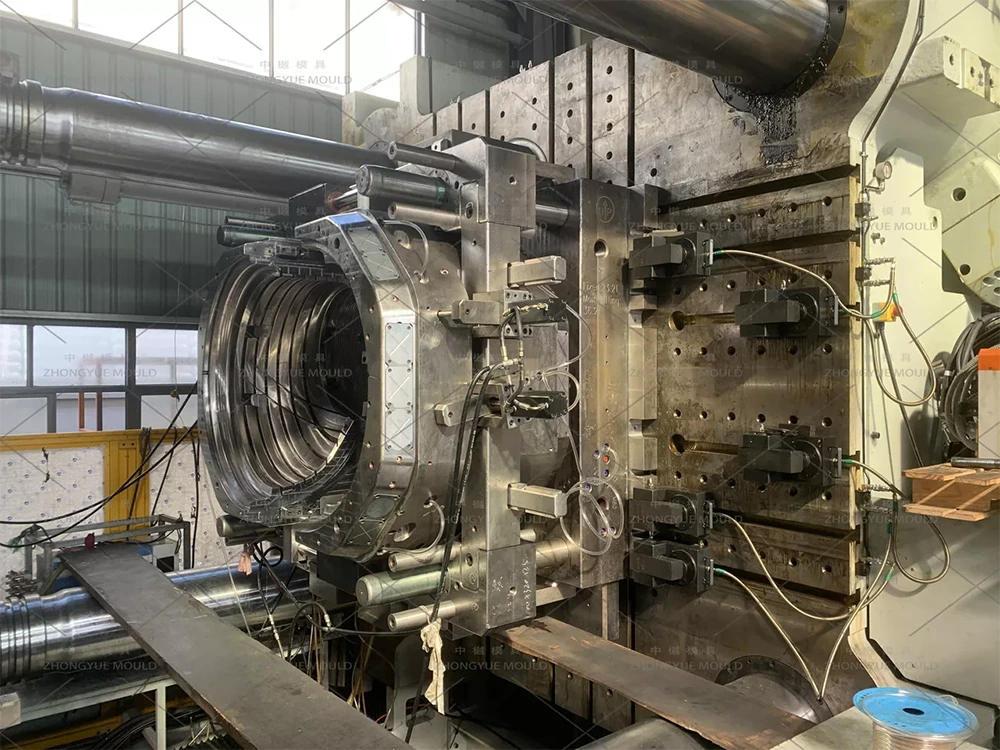

Pakej QC Penuh – Pemeriksaan CMM, sijil keluli, video percubaan T0 & sampel laporan dimensi sebelum penghantaran.

Alat Ganti & Sokongan – Pengedap tambahan, plat haus, jalur pemanas (jika muncung panas), penyelesaian masalah jauh.
