ZHONGYUE MOLD ialah pengeluar acuan suntikan profesional Cina yang membekalkan Acuan Periuk Bunga Rotan Bentuk Bola Plastik / Penanam Sfera Tekstur Rotan (Bakul Gantung, Penanam Bola Separuh, Periuk Orb Hiasan) kepada jenama hiasan taman global, peruncit kelengkapan rumah dan pemborong hortikultur. Tidak seperti pasu dinding licin standard, penanam sfera ini menampilkan tekstur tebu/anyaman (rotan) simulasi merentasi seluruh permukaan luar, yang memerlukan perendaman EDM khusus + goresan asid (siri VDI 30–42 / Mould-Tech MT-11000) dan reka bentuk rongga terbelah dua separuh untuk membolehkan bahagian bertekstur terlepas tanpa koyak.
Biasanya diacu dalam PP (Polypropylene, MFR 8–15) untuk fleksibiliti dan rintangan hentaman, periuk berbentuk bola ini berjulat daripada diameter 120mm hingga 350mm. Acuan kami menampilkan slaid nitrid H13 untuk rongga terbelah, teras penyejuk lingkaran BeCu (Berilium Tembaga) untuk mengendalikan geometri sfera lukisan dalam, dan pintu dasar laut tersembunyi yang tidak meninggalkan tanda yang jelas pada tekstur hiasan. Daripada pasu gantung sfera penuh dengan saliran kepada penanam yang dipasang di dinding separuh bebola, kami menyediakan semakan DFM penuh yang memfokuskan pada sudut draf tekstur dan daya merobohkan sebelum pemotongan keluli.
|
item |
Spesifikasi / Pilihan |
|
|
Nama Acuan |
Acuan Periuk Bunga Rotan Bentuk Bola Bulat Plastik (Penanam Sfera Tekstur Rotan) |
|
|
Rongga & Keluli Teras |
Rongga: P20 (HRC 28–33) std.; 718H (HRC 33–38) untuk jangka hayat yang panjang. Teras: P20 / 718H. Slaid:H13 (2344 ESR, Nitrided HRC 48–52) |
|
|
Jenis Acuan |
Acuan dua plat atau Tiga plat; Rongga Terbelah (2-Separuh atau 3+ Slaid) |
|
|
Asas Acuan |
LKM / DME / HASCO Tugas Berat (Saiz bergantung pada diameter bola) |
|
|
rongga |
Standard 1×1 (Disebabkan rongga & tekstur pecahan yang kompleks, rongga berbilang jarang berlaku untuk bola besar) |
|
|
Sistem Pelari |
Pelari sejuk (sub-gate) std.; Pelari panas (YUDO/SYNVENTIVE) pilihan untuk bola besar |
|
|
Jenis Pintu |
Gerbang dasar laut (terpendam) pada rim dalam atau tengah bawah;Tiada gerbang pada muka luar bertekstur |
|
|
Ejection |
Pin ejektor + plat Penjalur (jika berkenaan); Slaid ditarik balik dahulu, kemudian keluarkan |
|
|
Menyejukkan |
Lingkaran/bubbler BeCu dalam teras sfera; Penyekat dalam gelongsor rongga; Litar terpencil |
|
|
Kemasan Permukaan |
Rongga:EDM Tekstur Rotan + VDI 30–42 Acid Etch; Teras: SPI B1/B2 Poland |
|
|
Jangka Hayat Acuan |
≥300,000 tangkapan (slaid P20 + H13); ≥500,000 tangkapan (718H) |
|
|
Bahan yang Disyorkan |
PP (MFR 8–15, fleksibiliti yang baik untuk pelepasan tekstur), PP+UV untuk kegunaan luar |
|
|
Perisian Reka Bentuk |
UG NX, Pro/E, SolidWorks, AutoCAD, Moldflow (Fill & Warp) |
|
|
Kawalan Toleransi |
±0.15 mm am; Kebulatan sfera ≤0.3mm; Kedalaman tekstur konsisten |
|
|
Masa Utama |
45–60 hari (EDM & etsa tekstur mengambil masa lebih lama) |
|
|
Bahan acuan |
Kekerasan |
Kehidupan acuan |
|
P20 |
HRC 28-33 |
>300,000 tembakan |
|
718 |
HRC 33-36 |
>500,000 tembakan |
|
H13 |
HRC >43 |
>800,000 tembakan |
|
2344 |
HRC >48 |
>800,000 tembakan |
|
S136 |
HRC 48-52 |
>1,000,000 tembakan |
Jadikan projek Acuan Periuk Bunga plastik anda yang seterusnya menjadi cerah!

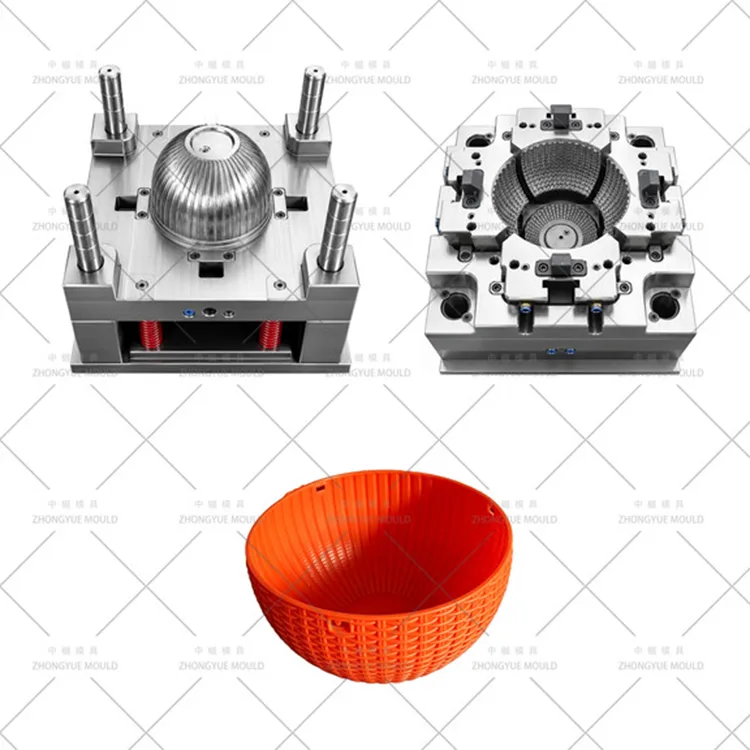

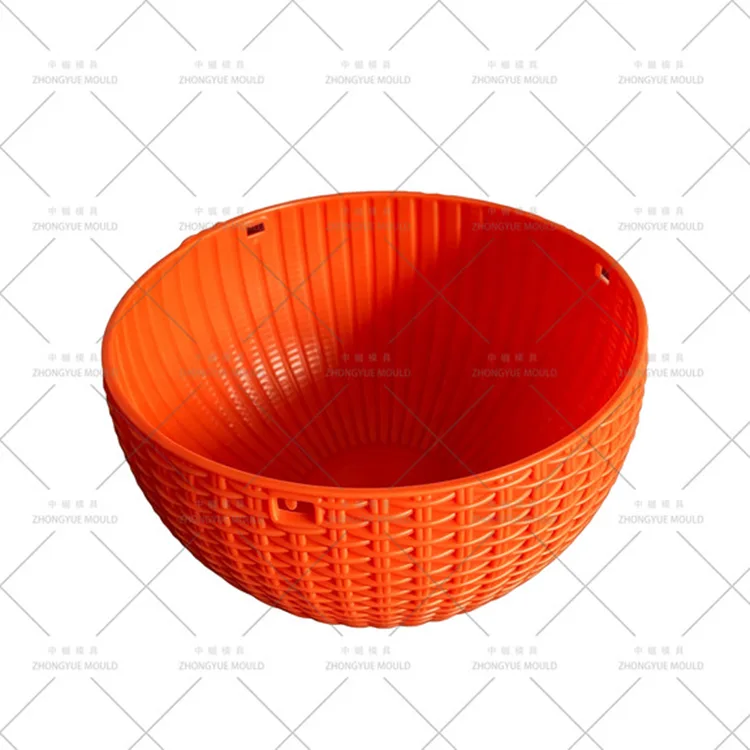

Acuan Periuk Bunga Rotan Bola Bulat ialah alat khusus yang direka untuk mencipta penanam sfera hiasan yang meniru bahan semula jadi seperti rotan, rotan atau buluh. Struktur acuan pada asasnya berbeza daripada acuan periuk standard:

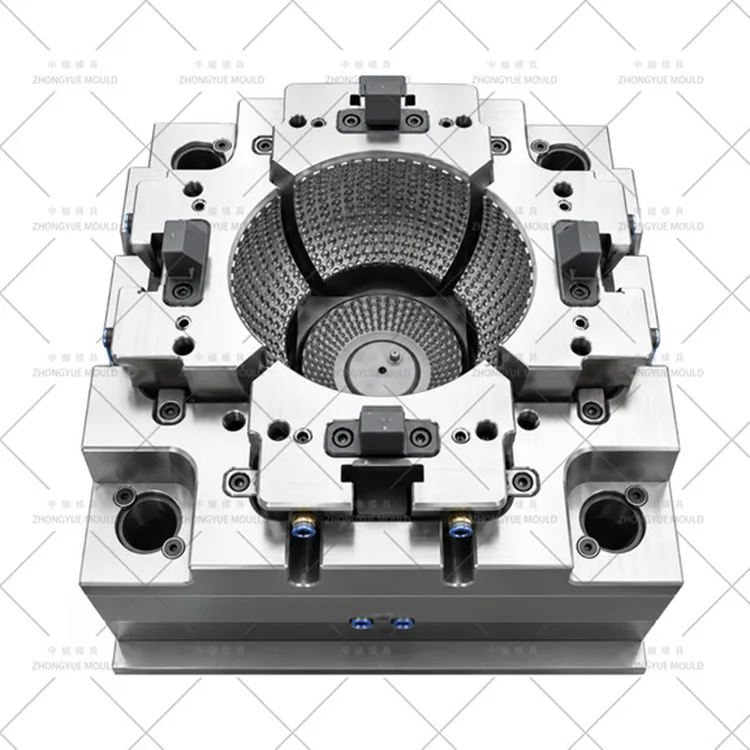

Rongga Pisah (Dua Separuh / Berbilang Gelongsor) — Oleh kerana bola itu bulat dan bertekstur, ia tidak boleh dilucutkan terus dari teras. Rongga berpecah kepada 2, 3, atau 4 segmen (slaid) yang ditarik balik secara jejari untuk membersihkan tekstur potongan.
Tekstur Rotan / Rotan — Permukaan rongga luar tidak licin. Ia dimesin EDM dengan corak rotan dan kemudian terukir asid untuk mencipta rupa tenunan yang realistik (standard VDI 30–42).

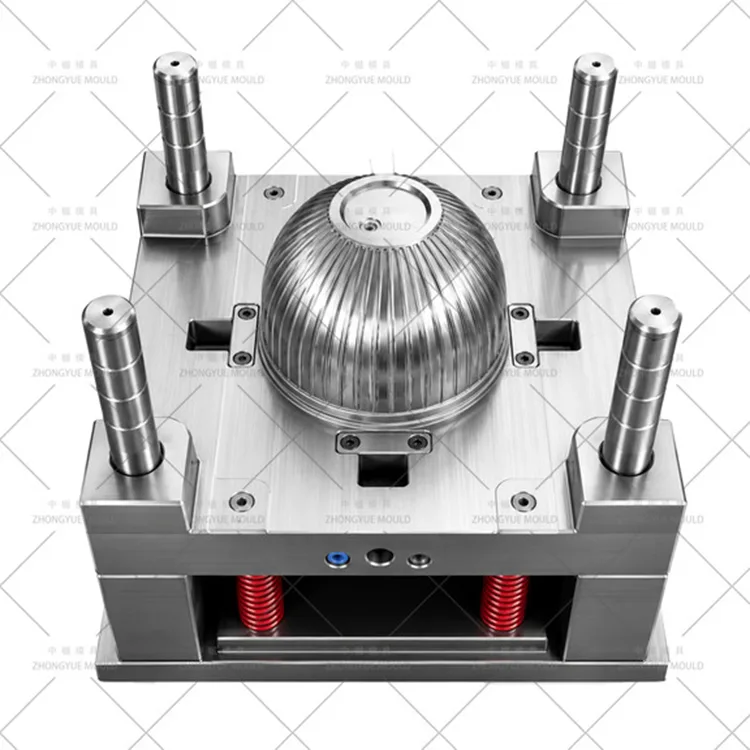

Teras Sfera Dalam — Teras dalam ialah hemisfera atau sfera penuh, memerlukan penggerudian lubang dalam untuk penyejukan dan kawalan draf yang tepat.
Ciri Saliran & Gantung Tersembunyi — Selalunya termasuk lubang saliran yang dibentuk dan gelung/rantai gantung bersepadu, yang memerlukan pengangkat atau sisipan tambahan.
Menerapkan tekstur pada permukaan sfera meningkatkan geseran semasa merobohkan. Kami mengira sudut draf tambahan (jumlah 2.5°–4°) khusus untuk zon bertekstur (Asas 1.5° + 1.0–2.5° untuk kedalaman tekstur). Rongga mengalami tenggelam EDM untuk mencipta corak pelepasan, diikuti oleh goresan kimia untuk konsistensi.
Untuk bola bulat, kami biasanya mereka bentuk rongga belahan mendatar dua setengah (kiri/kanan) atau belahan menegak tiga gelongsor. Setiap segmen disokong oleh slaid mengeras H13 (2344 ESR) dengan permukaan nitrid (HV ≥ 850) untuk menahan daya pengapit yang tinggi dan sentuhan tekstur yang melelas.
Teras sfera ialah sink haba yang besar. Kami menyepadukan sisipan lingkaran BeCu (MOLDMAX™/Ampcoloy) atau tiub gelembung di dalam teras untuk mengeluarkan haba dari tengah bola. Ini mengurangkan masa kitaran dan menghalang tanda tenggelam pada dinding sfera tebal.
Untuk mengekalkan tekstur rotan pada permukaan luar, pintu pagar mestilah tidak kelihatan. Kami menggunakan gerbang dasar laut (latent gate) yang terletak di pinggir dalam pembukaan periuk atau di tengah bawah (acuan tiga plat). Gunting pagar dengan bersih dan tidak meninggalkan parut pada tekstur.
Lubang saliran dibentuk oleh pin tirus (kadang-kadang disejukkan dengan air). Gelung gantung dibentuk oleh pengangkat kecil atau sisipan gelongsor yang ditarik balik selepas dibentuk. Kami memastikan ciri ini tidak mengganggu gerakan rongga belah.
Walaupun rongga bertekstur, teras (permukaan dalaman pasu) digilap kepada SPI B1/B2 untuk memastikan pelepasan mudah dan dalaman yang bersih untuk sentuhan tanah.
|
Permohonan |
Fokus Reka Bentuk Acuan |
|
Orbs Taman Gantung |
Sfera penuh dengan saliran; gelung gantung bersepadu; tekstur meliputi seluruh permukaan |
|
Penanam Dinding Separuh Bola |
Separuh sfera dipasang pada dinding; belakang rata; tekstur pada bahagian hadapan melengkung |
|
Mangkuk Meja Hiasan |
Diameter kecil (120–200mm); sering digunakan sebagai cachepot untuk tumbuhan dalaman |
|
Hiasan Patio Luaran |
Diameter lebih besar (250–350mm); bahan PP + UV; reka bentuk rongga belah yang teguh |
Draf Tekstur & Garis Pisah DFM — Analisis draf yang diperlukan untuk tekstur rotan (2.5–4°). Reka bentuk gerakan rongga berpecah untuk memastikan tiada gangguan pada tekstur. Laporan DFM percuma.
EDM Texturing & Etching — CNC roughing, diikuti oleh Sodick/Charmilles EDM untuk menenggelamkan corak rotan. Kemudian goresan asid ke kedalaman VDI akhir.
Pemasangan Slaid & Teras — Muatkan slaid nitrid H13 dengan ketepatan. Pasang teras penyejukan lingkaran BeCu. Sahkan perjalanan slaid dan saling kunci.
Ujian T1 Percubaan & Pelepasan Tekstur — Jalankan pada mesin dalaman dengan PP tertentu. Periksa tekstur melekat, kecacatan permukaan dan kebulatan. Bekalkan video percubaan + sampel.
Penghantaran Akhir — Hantar dengan manual acuan, spring slaid H13 ganti, pin ejektor dan sisipan BeCu (jika berkenaan).
Pakar Tekstur — Kami mengendalikan tenggelam EDM dan goresan asid secara dalaman untuk kemasan rotan/anyaman yang realistik.
Pakar Split Cavity — Kami mereka bentuk sistem slaid H13 yang teguh untuk geometri sfera yang kompleks.
Penyejukan Teras Dalam — Sisipan lingkaran BeCu memastikan kitaran pantas walaupun pada sfera berdinding tebal.
Jaminan Kualiti — Kami menguji pelepasan tekstur khusus untuk mengelakkan kegagalan medan.
Pengalaman Global — Acuan dieksport ke Eropah, Amerika Utara dan Australia untuk jenama hiasan taman.
S: Bolehkah anda melakukan pelbagai rongga (2+2 atau 4+4) untuk periuk bola kecil?
J: Untuk diameter di bawah 150mm, kadangkala kita boleh mengatur susun atur 2 rongga. Walau bagaimanapun, untuk bola yang lebih besar (>200mm), kerumitan rongga terbelah dan penyejukan biasanya menghadkan kita kepada 1×1 untuk memastikan kualiti.
S: Bagaimanakah anda menghalang tekstur daripada melekat pada acuan?
J: Kami mengira sudut draf tambahan (2.5–4°) khusus untuk zon bertekstur. Kami juga menggilap tekstur memuncak sedikit dan memastikan teras (permukaan dalam) sangat digilap (SPI B1/B2) untuk menarik plastik dari rongga.
S: Apakah perbezaan antara ini dengan acuan periuk licin biasa?
J: Acuan periuk biasa biasanya merupakan acuan mudah terbuka/tutup. Acuan periuk rotan bola memerlukan rongga terbelah (slaid) untuk membentuk bentuk bulat dan permukaan bertekstur yang memerlukan pertimbangan draf dan penyejukan khas.
S: Apakah bahan yang anda cadangkan?
J: PP (MFR 8–15) adalah yang terbaik kerana ia mempunyai fleksibiliti yang cukup untuk dilepaskan daripada acuan bertekstur tanpa retak. Kami mengesyorkan menambah penstabil UV jika periuk berada di luar rumah.
S: Apa yang anda perlukan untuk sebut harga?
A: Lukisan 2D (PDF/DWG) + model 3D (STP/IGS/X_T) menunjukkan diameter bola, ketebalan dinding dan gaya tekstur (atau hantar contoh foto tekstur).
Hantar lukisan periuk bola atau sampel tekstur anda ke ZHONGYUE MOULD. Kami akan menyediakan laporan DFM percuma yang meliputi reka bentuk rongga berpecah, draf tekstur dan strategi penyejukan + sebut harga rasmi dalam masa 24–48 jam bekerja.
Hubungi kami sekarang untuk memulakan projek Acuan Suntikan Penanam Sfera Tekstur Rotan anda!
