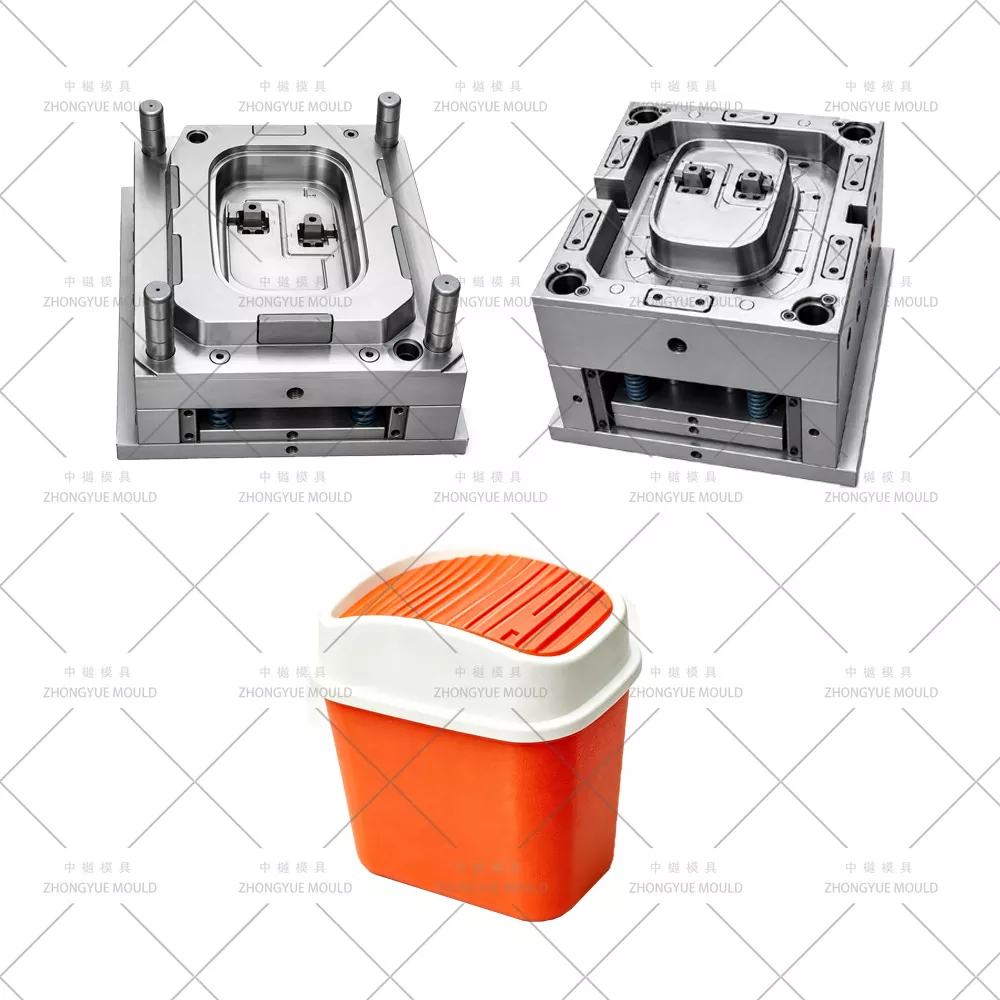

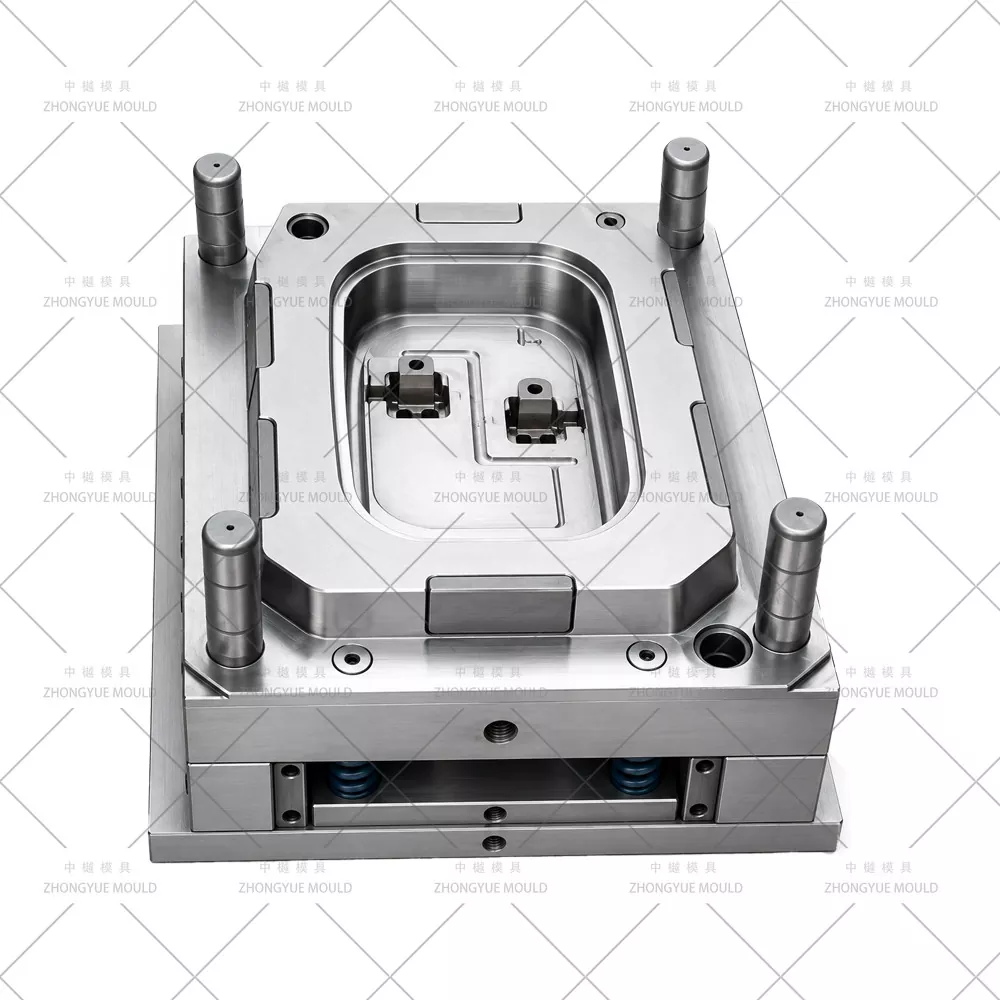

Acuan Bingkai Tengah Tong Debu Meja Plastik

Acuan Bingkai Tengah Tong Debu Meja Plastik – Pembuat Acuan Suntikan Cincin Perantaraan Tong Sampah Mini Desktop Tersuai / Pembuat Acuan Suntikan Gelang Tekanan

ZHONGYUE MOLD ialah pengeluar acuan suntikan Cina profesional yang membekalkan Acuan Meja Debu Meja Plastik Tengah Bingkai / Cincin Perantaraan Tong Sampah Desktop Mini (Gelang Tekanan, Kolar Penyambung dengan Slot Spring & Lubang Pangsi) kepada pemborong produk isi rumah global, pasar raya dan jenama label persendirian. Bingkai tengah terletak di antara badan tong dan penutup buaian/tekan-terbuka — biasanya diacu dalam PP (MFR 10–20 untuk sedikit fleksibiliti) atau ABS (tegar, padan warna) dengan rongga yang digilap licin (SPI B1/B2), menampilkan kilasan acuan/mampatan kamiran saluran spring ax-5mm, Φ3 mampatan spring, Φ3 mampatan. klip snap-fit yang melibatkan rim badan tong. Acuan bingkai tengah kami biasanya rongga tunggal (1×1) atau 1+1 L+R untuk reka bentuk simetri, dengan pintu masuk dasar laut tersembunyi pada muka belakang dalam, pin teras tanah ketepatan (toleransi h7) untuk ketumpuan lubang pangsi, dan analisis DFM untuk memastikan pelepasan yang betul (0.15–0.3mm) dengan kedua-dua badan bint.lid pivo.

Daripada gelang tengah tekan ke buka dengan tempat duduk spring, kolar penyambung penutup ayun dengan gerek pangsi, kepada gelang pemisah hiasan (tiada mekanisme), kami menyediakan semakan DFM penuh sebelum pemotongan keluli.

Spesifikasi Acuan Tong Habuk Plastik:

Jadikan projek Acuan Tong Debu Plastik anda seterusnya menjadi cerah!

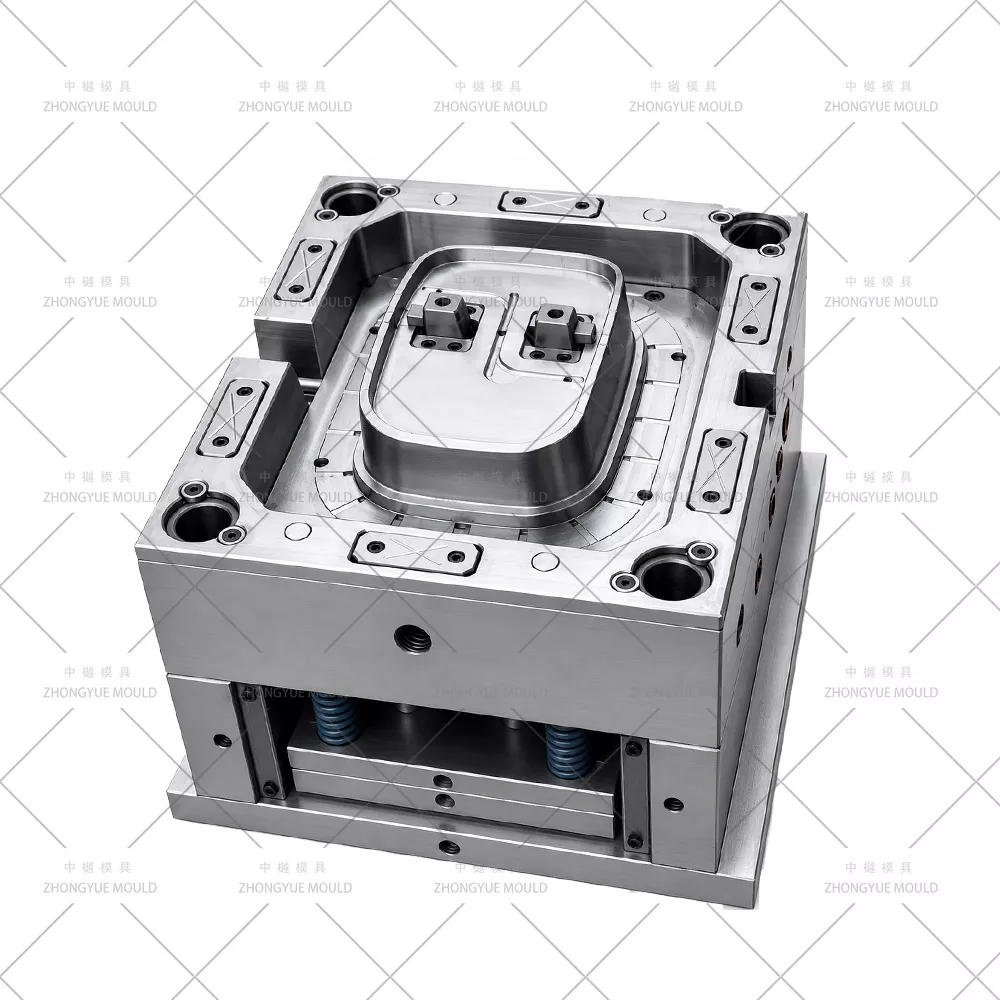

Sorotan Kejuruteraan Acuan Utama untuk Acuan Bingkai Tengah

Pin Teras Lubang Pangsi Ketepatan (Φ3–5mm)— Pin teras H13 atau SKD61 tanah kepada toleransi h7; disematkan atau mengecutkan ke dalam teras; diperiksa untuk kepekatan kepada garis tengah datum (±0.05mm) — kritikal untuk aksi hayunan/spring tudung yang licin.

Geometri Saluran Spring / Bar Kilasan— Ketebalan dinding seragam (2.0–2.5mm) dalam alur spring; gelembung penyejuk tempatan berhampiran hujung saluran tebal untuk mengelakkan tenggelam; draf saluran ≥2° disemak dalam DFM.

Snap-fit ​​Clip Undercut— Pengangkat Bersudut Mini atau Slaid Mudah — Klip bawah kecil yang menarik rim badan tong; dikendalikan melalui 1–2 pengangkat bersudut mini atau gelongsor cetek; gangguan yang disimulasikan dalam pemasangan 3D.

Rongga High-Polish / Satin— Tiada Tekstur Rotan — piawaian SPI B1 (satin); SPI A2 pilihan untuk versi PS yang kelihatan jelas premium; TIADA goresan VDI/rotan melainkan dinyatakan sebagai cincin luar hiasan.

Pintu Kapal Selam Tersembunyi pada Bebibir Dalam / Muka Belakang— Sisa pintu tidak kelihatan dari muka luar yang boleh dilihat; pelari sejuk cawangan Y jika 1+1 L+R; panas-tip jarang (bahagian kecil, tidak wajar kos biasanya).

Penyejukan Padat— Penyekat Tengah + Sisipan BeCu — Penyekat Ø6–8mm melalui teras; Sisipan BeCu (kuprum berilium) pada jejari dasar saluran spring; litar air terpencil tunggal yang mencukupi untuk kitaran 8–14s.

Kelegaan Pemasangan DFM (Badan ↔ Bingkai ↔ Penutup)— Kami mengesahkan kelegaan yang disyorkan 0.15–0.3mm setiap tindanan dengan lukisan badan & penutup tong anda untuk mengelakkan tempat duduk ketat atau goyah.

Proses Pengilangan & Pengesahan Acuan Kami

Permulaan Projek & Semakan DFM— Menganalisis ketebalan dinding saluran spring, lubang pangsi Ø & unjuran pin, draf potongan bawah klip, lokasi pintu & susun atur ejektor; sahkan kelegaan pemasangan (0.15–0.3mm) dengan lukisan badan & penutup tong anda.

Kelulusan Reka Bentuk Acuan (3D)— Pemasangan penuh dengan susun atur penyejuk penyejuk, definisi pin teras ketepatan (h7), pengangkat/gelongsor mini untuk klip jika ada, strategi pengudaraan (bolong garis perpisahan 0.01–0.015mm).

Pemesinan Ketepatan— Rongga kasar/penamat CNC berkelajuan tinggi, penggerudian lubang dalam untuk penyekat penyejukan, pin teras H13 tanah (diperiksa kepekatan), pengilat rongga/teras SPI B1/B2.

APercubaan ssembly & T1— Dijalankan pada mesin suntikan dalaman; periksa lubang pangsi Ø dengan tolok pin, muat saluran spring dengan spring/wayar tiruan, ujian pemasangan dengan sampel badan & penutup; membekalkan video percubaan + bahagian sampel.

Pembetulan & Kelulusan Akhir— Perhalusi jika perlu; hantar dalam bekas bebas pengasapan dengan manual acuan & senarai alat ganti (pin teras, pin ejektor, sesendal sprue).

Sokongan Selepas Jualan— Waranti acuan 1 tahun, pin teras ganti / pin ejektor percuma untuk kerosakan bukan buatan manusia, bimbingan teknikal jauh.

Mengapa Memilih ACUAN ZHONGYUE untuk Acuan Isi Rumah Anda?

Pengalaman Acuan Komoditi Isi Rumah yang Kaya— Tong meja (badan + penutup + set bingkai tengah), bakul rotan, kerusi, peti yang dibina di dalam rumah

Semakan DFM dalaman dengan Semakan Timbunan Pemasangan— Sahkan toleransi & kelegaan lubang pangsi antara badan↔bingkai↔penutup sebelum pemotongan keluli

Kepakaran Pin Teras Ketepatan & Alur Spring— Pin H13 tanah, dinding seragam dalam saluran berfungsi, reka bentuk pengangkat mini untuk potongan klip

QC Tegas & Kemajuan Telus— Foto pemesinan mingguan, kelulusan sampel T1 (ujian kesesuaian pemasangan) sebelum penghantaran

Pengalaman Eksport— Acuan dihantar ke Eropah, Amerika Utara, Amerika Selatan, Asia Tenggara, Timur Tengah

Waranti Acuan 1 Tahun + Pin Teras Ganti / Pin Pancut

Soalan Lazim — Bingkai Tengah / Acuan Cincin Pertengahan

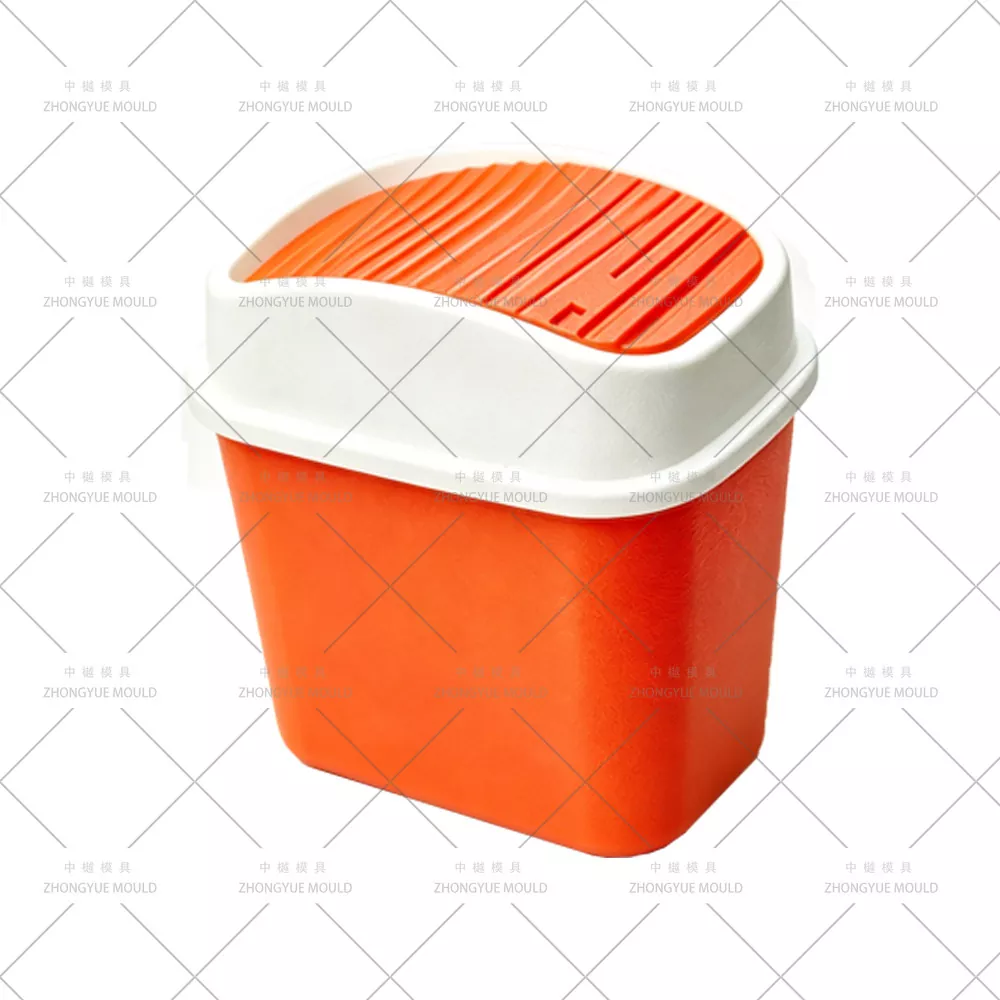

S: Apakah sebenarnya "bingkai tengah" berbanding tudung atau badan?

A: Bingkai tengah (gelang perantaraan / gelang tekanan) terletak di antara badan tong dan penutup. Ia menempatkan saluran spring/bar kilasan, lubang gandar pangsi untuk tudung dan klip snap-fit ​​untuk dikunci pada rim badan tong. Tudung berayun atau menekan pada bingkai ini — bingkai itu sendiri TIDAK menggantikan tudung.

S: Adakah anda memerlukan lukisan badan tong sampah & penutup untuk memetik acuan bingkai tengah?

J: Amat disyorkan — kita perlu menyemak kelegaan pemasangan (kedalaman penglibatan bos pangsi, muat pasang klip pada rim badan Ø, arka hayunan penutup vs. bukaan bingkai) dan sahkan kedudukan lubang pangsi. Jika anda hanya mempunyai lukisan bingkai, kami masih boleh memetik, tetapi pemasangan pemasangan tidak boleh disahkan terlebih dahulu.

S: Rongga tunggal atau 1+1 L+R?

A: Kebanyakan bingkai tengah adalah 1 × 1 rongga tunggal. Jika bingkai adalah simetri sempurna L/R (bahagian yang sama digunakan pada kedua-dua belah unit dwi-bin — jarang untuk tong tunggal) kita boleh melakukan 1+1. Cincin hiasan biasa kadangkala 2 rongga. Kami akan menasihati geometri bahagian anda.

S: Kemasan permukaan apa - apa-apa tekstur rotan?

J: Tidak — bingkai tengah adalah standard SPI B1 (satin), SPI A2 pilihan untuk cincin hiasan PS yang jelas. Tekstur rotan/VDI TIDAK digunakan melainkan anda secara khusus meminta versi cincin luar hiasan.

S: Apa yang anda perlukan untuk sebut harga?

A: Lukisan 2D (PDF/DWG) + model 3D (STP/IGS/X_T) bingkai tengah DAN sebaik-baiknya badan tong sampah & penutup 3D (atau sekurang-kurangnya dimensi mengawannya: OD atas badan, lokasi bos pangsi tudung). Nyatakan bahan (gred PP MFR / ABS).

Minta Sebut Harga untuk Acuan Bingkai Tengah Tong Debu Meja Plastik Anda

Hantar lukisan 2D + model 3D bingkai tengah anda (dan idealnya malap atau fail mengawan badan/tudung tong) dan keperluan projek. ZHONGYUE MOLD akan menyediakan semakan DFM percuma dengan semakan tindanan pemasangan + sebut harga rasmi dalam masa 24–48 jam bekerja.

Hubungi kami sekarang untuk memulakan projek Acuan Suntikan Tong Sampah Mini Desktop anda!
